| 是否進口 : | 否 | 加工定制 : | 是 |
| 品牌 : | JSS/金時速 | 型號 : | APG500/KF16 |
| 類型 : | 電容式壓力變送器 | 測量范圍 : | 5×10-2~1.0×105Pa |
| 測量介質 : | 空氣，氮?dú)猓鯕猓谎趸? | 精度等級 : | 1×10-1~5.0×103Pa讀數的±35% |
| 輸出信號 : | .. | 防爆等級 : | . |
| 防護等級 : | . | 電源電壓 : | +13.5~+30 |
| 接口尺寸 : | . |

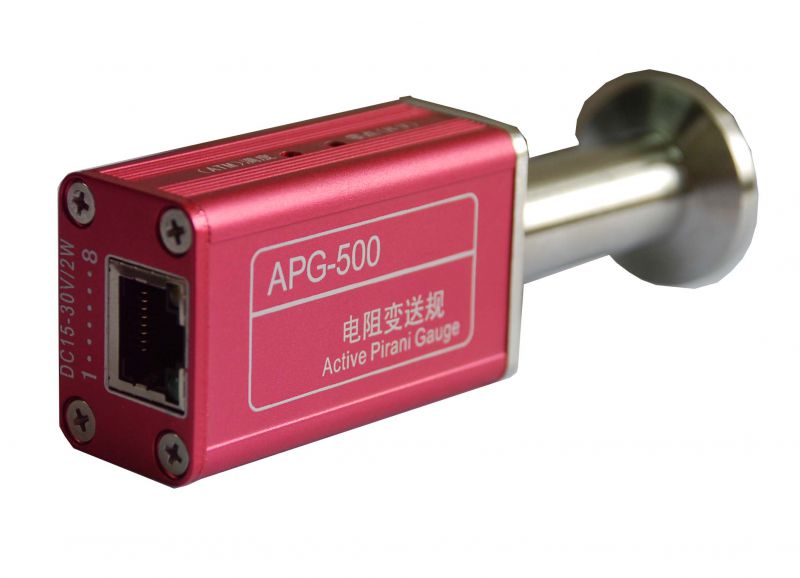

電阻皮拉尼精密變送器/真空變送器/電阻變送規APG500/KF16
◆使用用途
*APG500電阻（皮拉尼）精密變送器的設計用途是對真空范圍在5×10-2…1.0×105Pa之間的氣體進行真空測量。
*該變送器不能用于測量可在一定氣氛中發生反應的可燃性或可爆性氣體。
*該變送器必須同本公司的控制顯示儀器或其他控制顯示儀器一起使用。
◆技術資料
*測量原理根據電阻(皮拉尼)的熱傳導物理性能
*規管接口DN16ISO
?*測量范圍5×10-2~1.0×105Pa（僅適應于空氣，氮?dú)猓鯕猓谎趸迹?/p>
*準確度（氮?dú)猓?×10-1~5.0×103Pa讀數的±35%
5×10-2~1×10-1Pa讀數的±50%
5×103~1×105Pa讀數的±50%
*重復性1×10-1~5×103Pa讀數的5%
◆輸出信號(測量信號)
*輸出電壓+1.9~+10.0VDC
*電壓真空比對數1.286V/每量級
*錯誤信號0~+0.5VDC（燈絲斷裂）
*輸出阻抗2×5.1?
* 小阻抗10k?
*反應時間100ms
*變送器識別27.0k?,
*調節變送器側面兩小孔用于滿度(ATM大氣壯態下)
?零點(HV高真空壯態下)調節
◆電源
*變送器輸入電壓+13.5~+30VDC
*紋波≤5％Vpp
*電流<300ma(啟動電流)
*電力消耗≤2W
*電纜連接FCC68/RJ45電氣連接器，8腳電極
*變送器電纜8芯電纜
麤9 *電纜長度≤100米(線徑不小于8×0.18平方毫米*接地概念參考"電纜連接"
*真空系統連接到公用信號通過10K?電阻連接（電壓差小于<45v)<>
*電源地與信號地分別進行
*暴露在真空中的材料鎢、鎳、不繡鋼、丁晴椽膠
*傳感絲鎢絲
?*容許壓力0.3Mpa（絕壓），僅限于惰性氣體
?*容許溫度真空測量時+5～+45℃
?真空連接件80℃
?傳感絲120℃
?存儲-5+60℃
?*相對濕度溫度小于等于+31°C時候時，相對濕度小于80℅；
溫度在+40°C時，相對濕度降低至50℅
*使用僅限于室內使用
*安裝方向豎直安裝
*危險該變送器只能連接到符合接地超低電壓要求的電源、儀表或控制儀器上。
?變送器的電源連接須安有保險絲。
◆通用安全須知
*遵守通用規定并對工藝介質采取必要措施。
*考慮材料和工藝介質之間的可能發生的反應。
*考慮到當產品生成熱量（例如：爆炸）時，工藝介質可能發生的反應。
*遵守通用規定并對所有即將進行的工作采取必要措施，并牢記本文件中的安全須知。
*開始工作前，請檢查所有的真空零部件是否完整或臟污。
