產品特性 : | 鉆機 | 加工定制 : | 是 |
品牌 : | dr | 型號 : | ZYJ-800/200 |
鉆孔直徑 : | 50 | 外形尺寸 : | 3324 |
訂貨號 : | 3423 | 貨號 : | 34 |
別名 : | 液壓回轉鉆機 | 用途 : | 煤礦 |
鉆孔深度 : | 200 | 鉆孔角度 : | 180 |
重量 : | 1 | 立軸轉速 : | 423 |
鉆桿直徑 : | 42/50 | 規格 : | 234 |
是否跨境貨源 : | 否 |

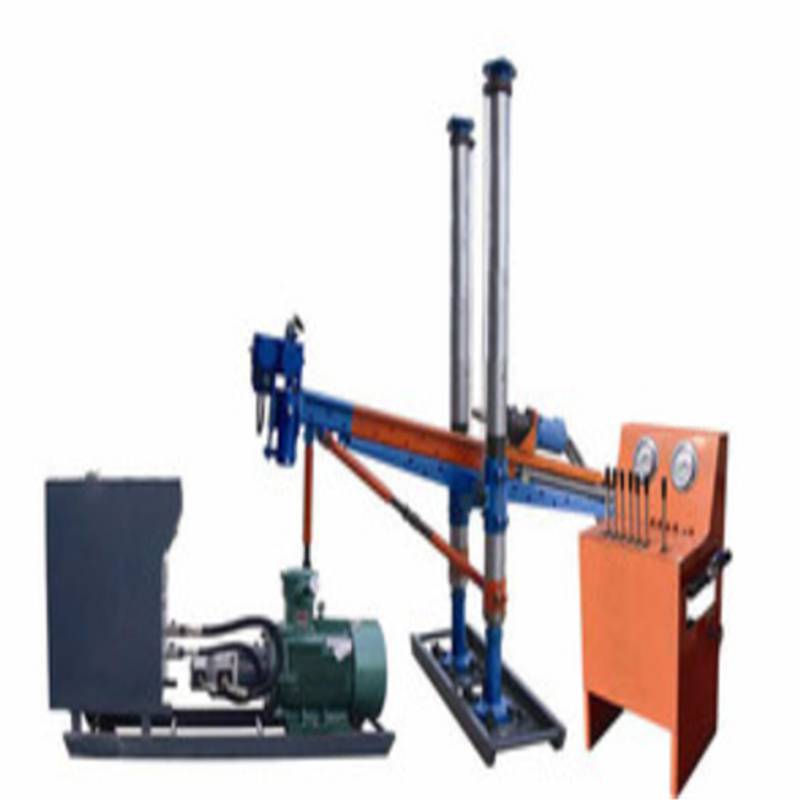

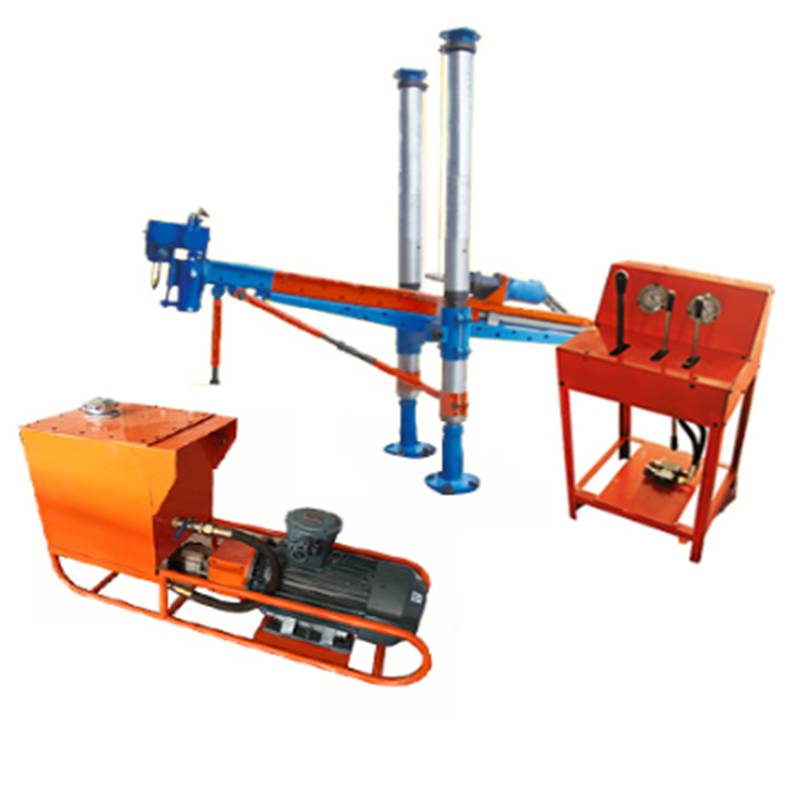

ZYJ-800/200架柱式液壓回轉鉆機
適用范圍
??ZYJ-800/200架柱式液壓回轉鉆機適用于煤礦井下巖石硬度f≤12的巷道中大直徑瓦斯抽放鉆孔、探水孔、巷道超前貫通孔、巖巷探煤孔和地址勘探孔。鉆孔深度可達300米,時效可達20米/小時。也可以在錨網支護或工程隧道中鉆頂板孔、底板孔和側幫孔。??
技術特點
???該產品由主機和配套液壓泵組成。主機由立柱、付支柱、外跨式滑軌、推進器、切割組件及操作臺幾部分組成。整機具有結構合理、技術先進、高度調節范圍大、解體性好、搬運方便、操作安全可靠等特點。是目前我國煤礦井下及地質工程中鉆探作業的一種新型便攜式設備。
主要性能參數
ZYJ-800/200架柱式液壓回轉鉆機
項目?????單位????參數值????????備注
工作壓力MPa???18/9??馬達/(架柱、推進器)
額定轉矩N.m 800
額定轉速??r/min 200
額定流量L/min 90/12馬達/(架柱、推進器)
主機頂緊力kN 98
推進力一級kN 30
二級kN 20
返回速度mm/min 6000
空載推進速度mm/min 3000
推進行程mm 1090
鉆機高度mm 3800/4600
鉆機 小高度mm 2200/3000
導軌長度mm 1900
鉆孔速度mm/min>200
沖洗水壓力MPa 0.6-1.2
鉆孔直徑mm 48-Φ152
噪聲聲功率級dB(A)≤108
聲壓級dB(A)≤92
機重kg 205
泵站額定壓力MPa 19/10馬達/(架柱、推進器)
額定流量L/min 94/14馬達/(架柱、推進器)
電機型號- YBK2-180L-4
電機額定功率kW 22
電機額定電流A 43.1/24.9/14.4
電機額定電壓V 380/660或660/1140
電機額定容積L 156
外形尺寸(長*寬*高)mm 2000*520*850
機重kg 430
操作臺外形尺寸mm 615*350*600
機重kg 54
