| 產(chǎn)品特性 : | 模具硅膠 | 是否進口 : | 否 |
| 產(chǎn)地 : | 深圳 | 型號 : | 模具硅膠 |
| 類型 : | 通用型 | 廠家(產(chǎn)地) : | 深圳紅葉 |
| 牌號 : | 天賦揚 | 品名 : | 模具硅膠 |
| 貨號 : | TF-3730 | 品牌 : | 天賦揚科技 |
| 外觀 : | 流動好半透明液體 | 硬度 : | 邵A 30度 |
| 粘度 : | 27000MP | 包裝 : | 25KG/桶 |
| 混合比例 : | 100 : 3 |
水泥塑形翻模硅膠材料/液體硅膠模具膠
3730#模具硅膠適用范圍：水泥產(chǎn)品塑形翻模，古建磚雕翻模硅膠材料，浮雕翻模，石膏擺件，GRC模具硅膠，園林仿木硅膠模具，假山制作翻模，大型工業(yè)產(chǎn)品翻制，仿玉樓梯扶手翻模，羅馬柱翻模，文化石翻模，仿古磚翻模，石膏異形翻模，鞋底模具制造，塑形翻模，仿真動植物標本塑化、浮雕工藝品、仿古文化石、仿古磚雕、假山模型，各種不規(guī)則模具翻模，人物雕塑等產(chǎn)品
液體硅膠材料做產(chǎn)品模具方便簡單快捷。硅膠固化成型是比較軟的彈性體，這樣有利于翻制精細花紋，脫模更簡單，制作產(chǎn)品的損耗低，成功率高，可以為生產(chǎn)水泥建材的廠家節(jié)約成本。
縮合型半透明模具硅膠的性能及特點：
1、模具硅膠成型后抗撕裂力強、回彈性好、抗拉伸性能好，模具更耐用，使用壽命長，翻模次數(shù)多；
2、模具硅膠收縮率小，復模次數(shù)多，收縮率在0.2%，制模方便快捷,做出的硅膠模具不變形，紋理清晰，可原型復制。
3、具有流動好，不變形、耐高溫、耐酸堿，好成型，易脫模，不粘膜，不膨脹的特點；
4、耐高溫200度都沒有問題，零下-50度模具硅膠仍然可以正常使用。
TF-3730半透明模具硅膠的參數(shù)：
| 型號 | TF-3730 | ? ? ? ? ? ? 半透明 / 白色 | |
| 翻模硅膠/固化劑模具硅膠 | ? ? ? ? ? ? ? ? ? ? ? ? ? ?粘度 | ? ? ? ? ? ? 27500CS | |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ?拉伸強度 | ? ? ? ? ? ? 5.7?kgf /cm2? | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? ?撕裂強度 | ? ? ? ? ? ? 28?kgf /cm2? | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? ?硬度 | ? ? ? ? ? ? ?邵A 30度 | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? ?伸長率 | ? ? ? ? ? ? ?510％ | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? 操作時間 | ? ? ? ? ? ? 15-40分鐘 | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? 固化時間 | ? ? ? ? ? ? 2-5個小時 | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? 混合比例 | ? ? ? ? ? ?硅膠100 : 3固化劑 | ||
| ? ? ? ? ? ? ? ? ? ? ? ? ? 縮水率 | ? ? ? ? ? ? ＜0.2% |

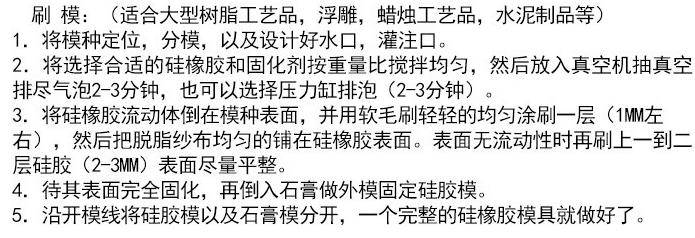

1、將母模洗凈晾干，作光滑處理(可打一層脫模蠟或涂刷一遍脫模劑)
2、將500-1000克模具硅橡膠(模具硅膠、模具膠、硅橡膠、硅膠)盛如塑膠盆備用;
3、將固化劑按重量比(一般是2-3%)稱量后加入容器中進行混合，充分攪拌均勻;
4、視情況(尤其 層)加入一定量硅膠稀釋劑（硅油），添加硅油硅膠會變軟，這樣翻模更細節(jié)，但是抗撕拉效果會下降，所有制適合 層刷模。直至混合均勻為止，一般3-5分鐘。
5、模具硅橡膠(模具硅膠、模具膠、硅橡膠、硅膠)與硬化劑混合后，室溫下即進行反應，并釋放低分子醇，為使醇分子脫離膠體，需在負壓下排泡1-3分鐘。也可不用借助設備(主要視模具師的操作經(jīng)驗而定) 6、多層涂刷片模，應遵循內(nèi)、中、外同時固化為宜。固化劑用量相對少時，反應時間加長，反應充分，膠體就好，因此固化劑用量是內(nèi)少外多。涂刷時待 層(內(nèi)層)干后再刷 層。操作時間30-50分鐘，拆模時間10-15小時。養(yǎng)護時間24小時。注意涂刷 層、二層后加如紗布，這樣可大大提高模具使用壽命(但是切不可用玻璃纖維布，否則容易造成分層而使整個模具報廢)
7、立體灌注模，一般以10-15小時固化為好。
8、軟模具制作完成后還要制作石膏或者玻璃鋼外套來支撐硅膠軟模
?注意事項：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1、固化劑添加量（硅膠原料100 : 2-3固化劑）應視溫度而定，氣溫高固化時間快，可以減少固化劑添加量。（氣溫低則相反）
2、為了您的模具能達到好的使用效果，請把完全固化好的模具存放至少24小時后使用
3、為防止模具硅膠物理性變化，建議不添加硅油
深圳市天賦揚硅膠科技
