| 產品特性 : | 泥水分離 | 加工定制 : | 是 |
| 污泥處理設備種類 : | 清淤設備 | 處理量 : | 10-150 |
| 品牌 : | 河南科萊紐斯新能源 | 型號 : | KLJC |
| 總功率 : | 5-45 | 添加劑配比 : | 按規格 |
| 池徑 : | 0.2-2 | 池深 : | 0-20 |
| 周邊線速度 : | 0-100 | 無故障時間 : | 0-360 |
| 設備自重 : | 3.2 | 噪音 : | 65 |
| 規格 : | KLJC20/50/100/150/200 | 泥漿處理量m3/h : | 20-250 |
| 分離粒度d50(μm : | 40-74 | 渣料篩分能力(t/h : | 15-80 |
| 篩下物含水量 : | 30% | 裝機總功率 kW : | 10-55 |
河南科萊新能源科技泥漿固控設備類產品主要有泥漿振動篩、泥漿清潔器、除砂器、除泥器、真空除氣器、離心機、射流混漿裝置、泥漿水化罐、砂泵、剪切泵、液下渣漿泵、泥漿攪拌器、液氣分離器、電子點火裝置、照明裝置、泥漿罐、水罐、油罐、組合式泥漿固控系統（根據客戶需求進行配置）、集成式泥漿凈化裝置、2立方、3立方泥漿攪拌站、尾漿處理設備。我公司產品應用范圍涵蓋了石油鉆井、煤層氣頁巖氣鉆井、非開挖管道工程、煤田油田地質勘探、地?zé)崴@井、盾構泥水平衡、地鐵連續墻、橋梁樁基工程、礦山尾礦處理、河道清淤等領域。
濮陽中石集團泥漿凈化系統類產品主要分為三大類
類產品為集成式泥漿凈化產品，該產品為科萊新能源標準化產品，此類產品型號分為25m3/h、50m3/h、100m3/h、200m3/h、250m3/h、500m3/h該系統只具備泥漿凈化功能，適用于現場具備儲漿罐，具備攪拌功能，具備射流配漿的客戶使用。（詳見型號參數表）
類產品組合式泥漿固控系統，該產品為科萊新能源標準化產品為集成式凈化產品基礎上加入了泥漿儲備倉（容積根據客戶要求可變）和射流配漿裝置以及攪拌系統，該產品為客戶提供了泥漿凈化，泥漿配置，泥漿攪拌，系統照明系統綜合功能，可為客戶鉆機提供功能完備的泥漿系統。該類產品主要適用于小型小噸位鉆機使用。
第三類產品為非標類泥漿固控產品，該系列產品根據客戶要求可配置（振動篩）、二級（除砂器）、三級（除泥器）、四級（離心機）凈化處理的固控系統，系統由凈化設備（振動篩、除砂器、除泥器、離心機）、砂泵、射流混漿裝置、攪拌器、泥漿罐（尺寸及個數客戶要求）、走道護欄、管匯、電控系統組成、此類制作標準依據石油鉆井鉆機泥漿固控系統制作。
該類系統具備泥漿凈化回收功能、泥漿儲備功能，射流配漿系統，攪拌系統、泥漿泵管道系統，照明系統及電控系統。可對不同工程客戶提出的要求進行不同匹配或使用我公司建議的系統參數配置。

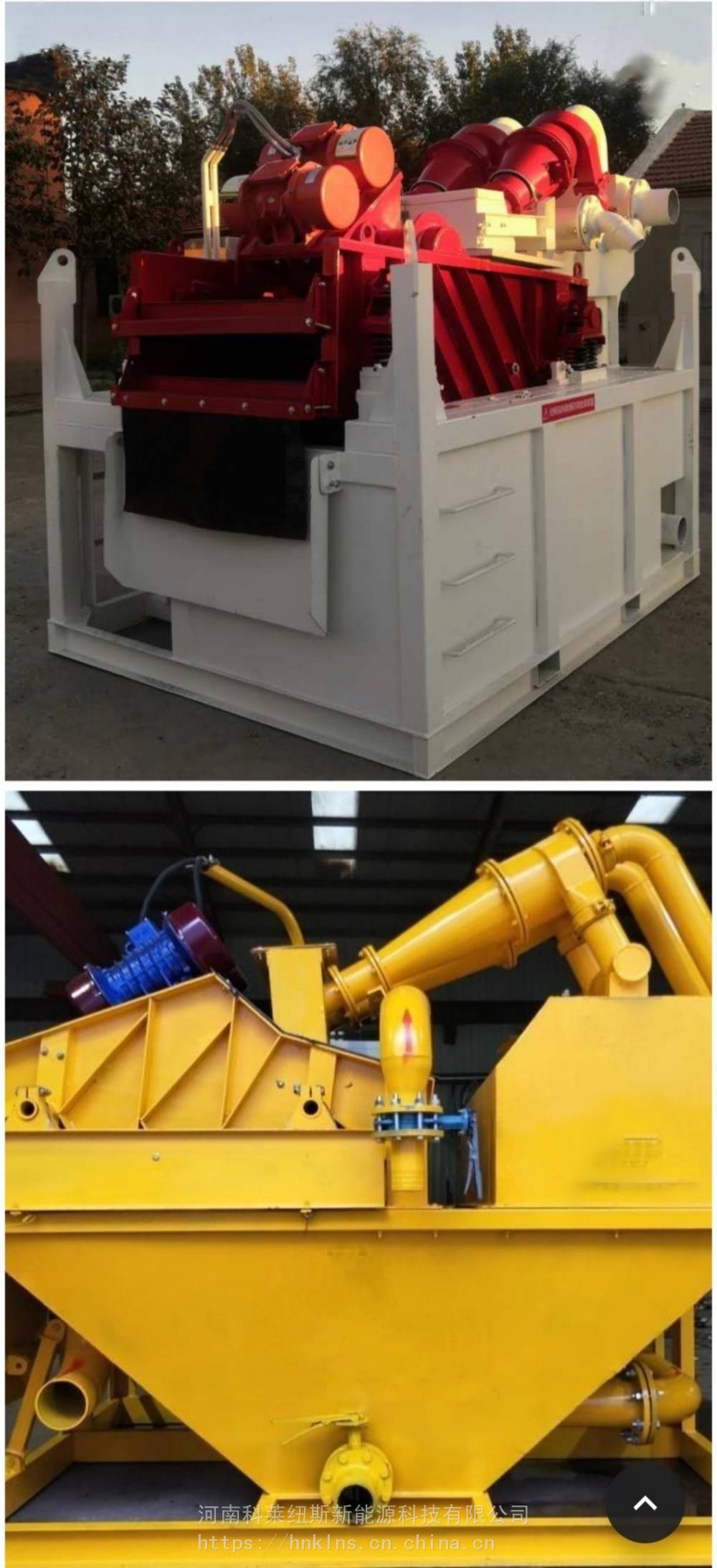

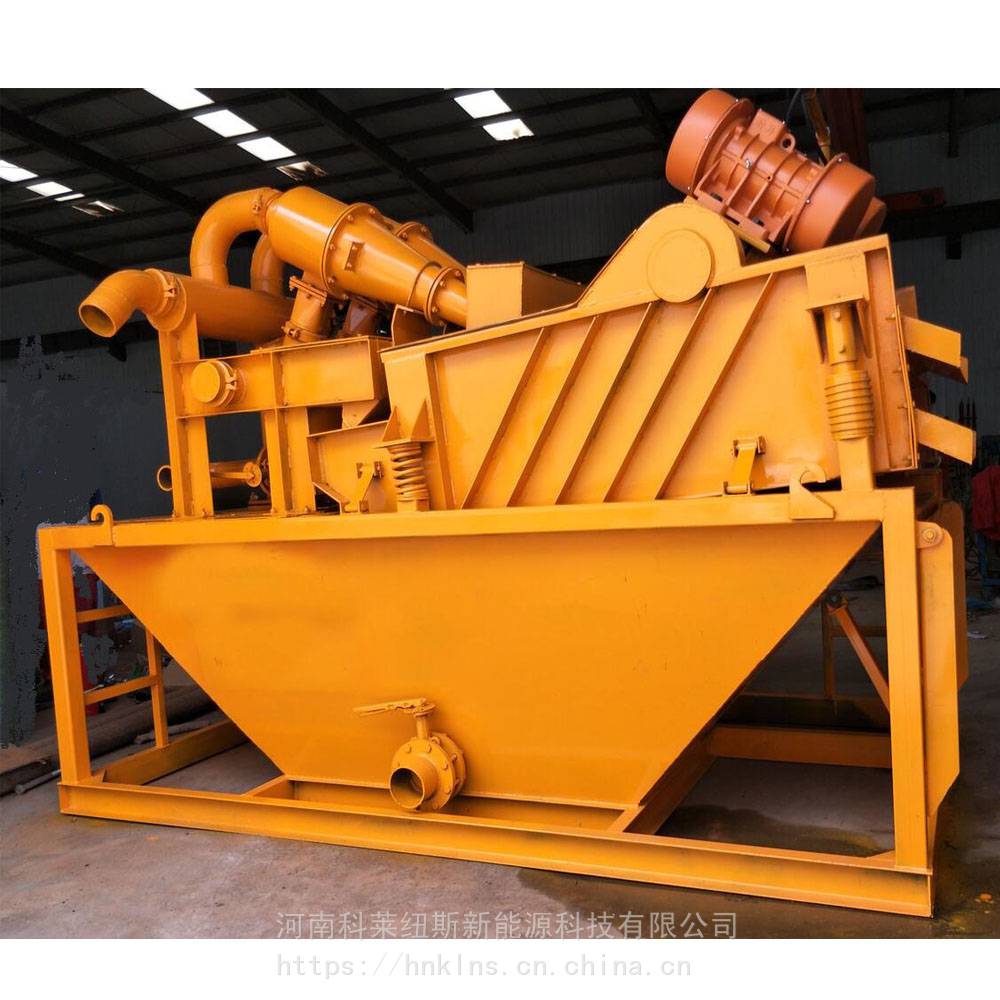

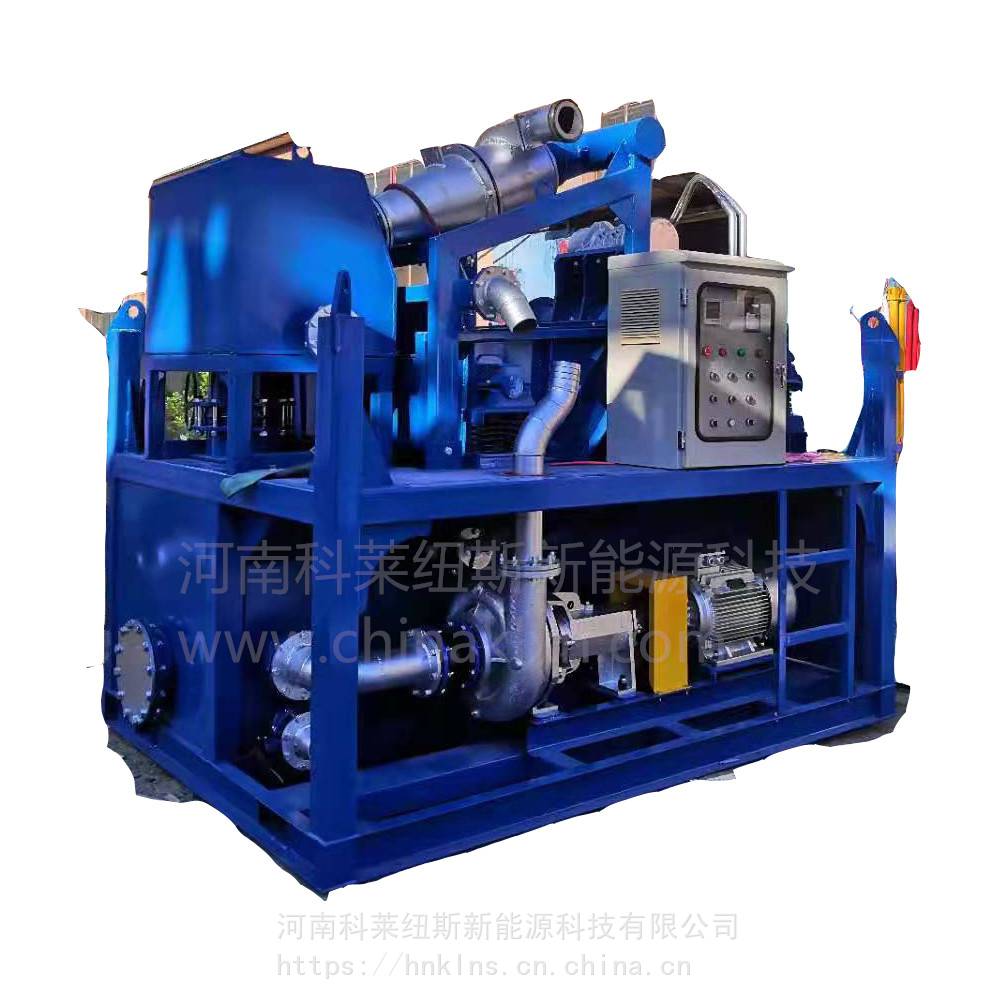

? ? ? ? ? ? ? ? ? ?KLJC-30? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?KLJC-20? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? KLJC-100
? ? ?

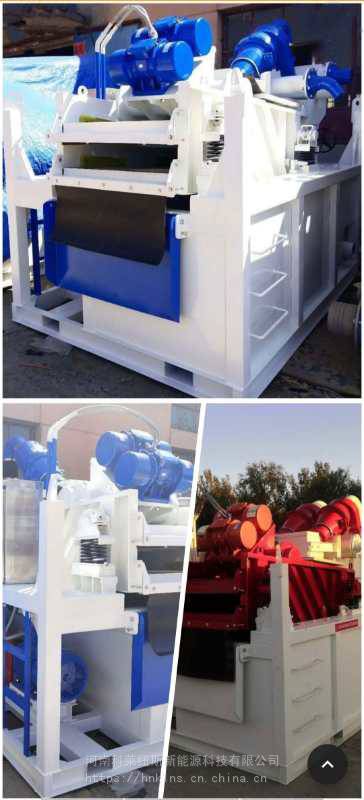

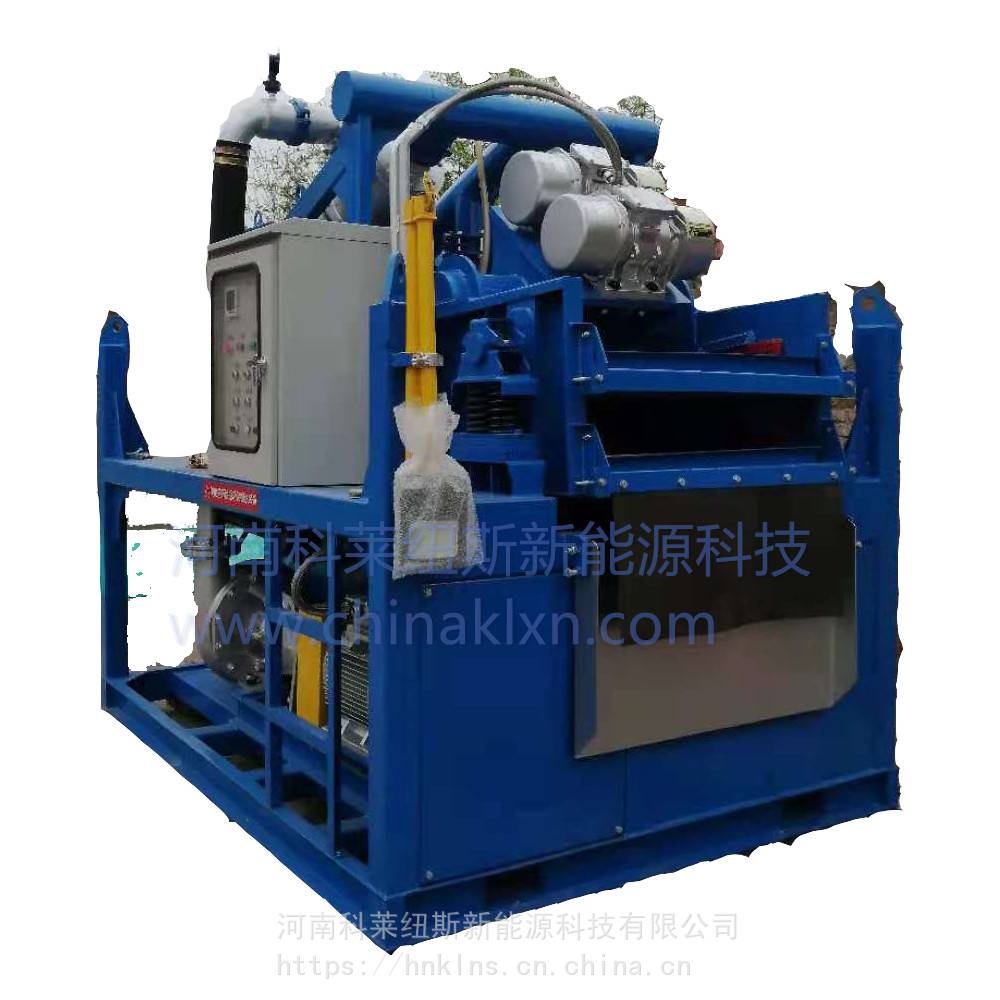

? ? ? KLJC-100? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? KLJC-150? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? KLJC-150-2
泥漿凈化設備應用場景

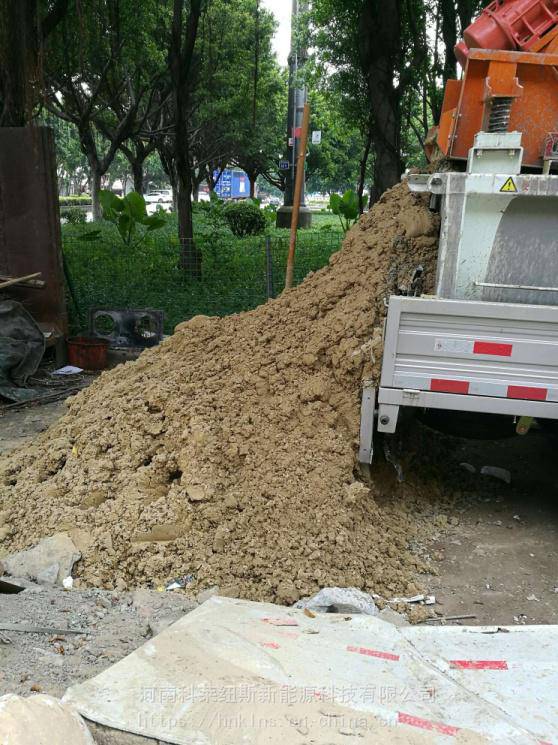

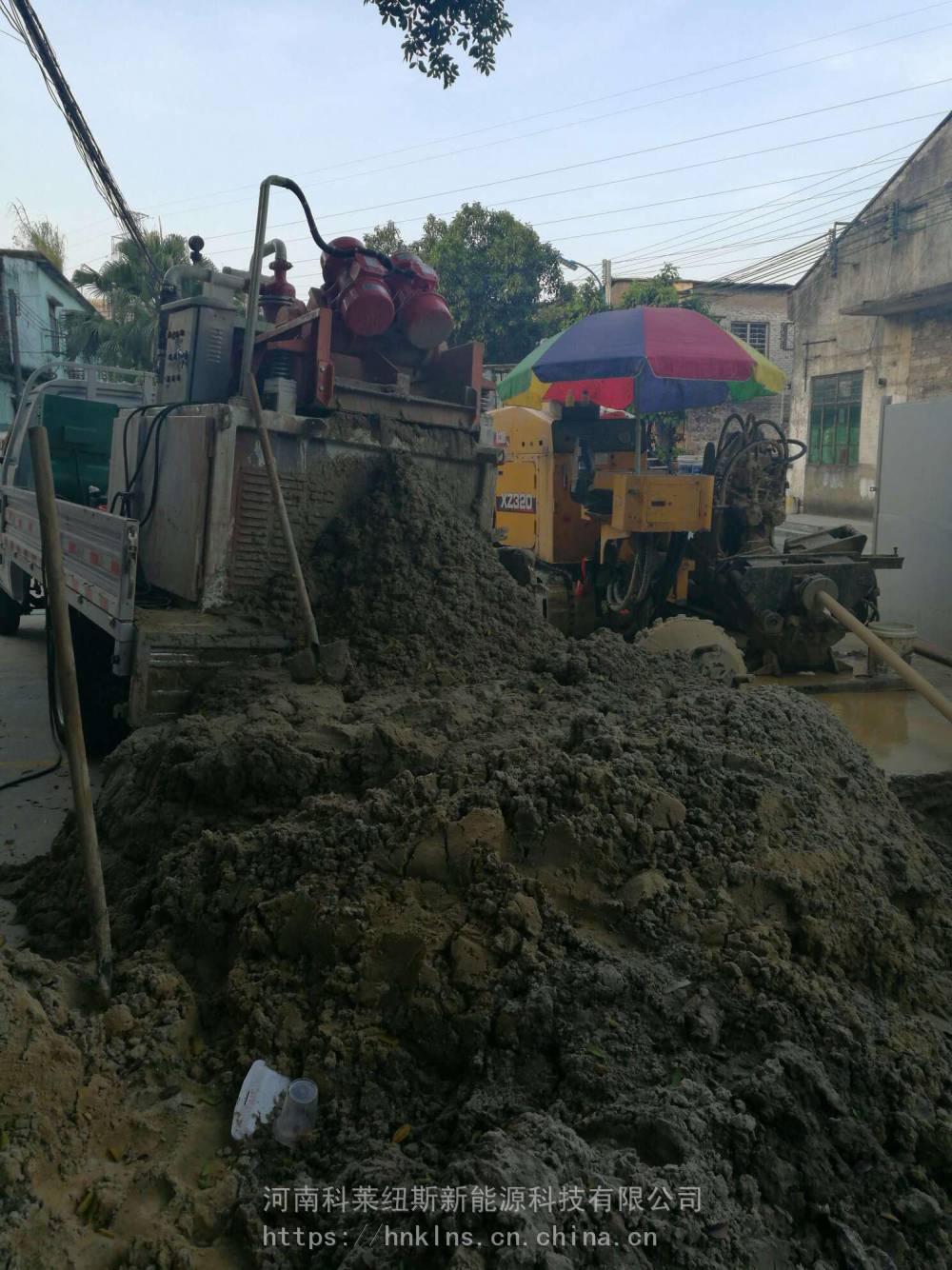

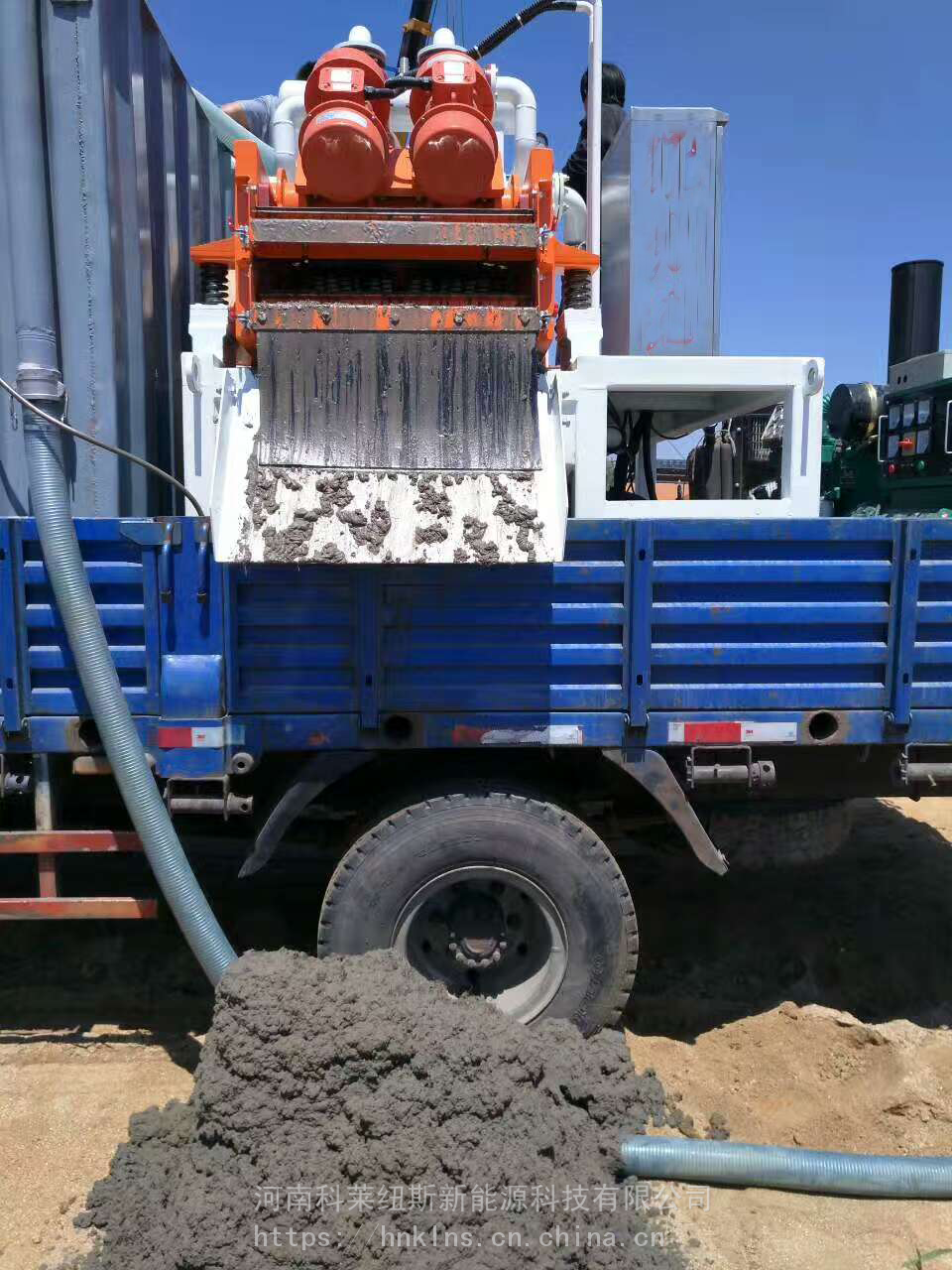

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 打樁泥漿凈化車載? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?定向穿越泥水分離
? ? ? ? ? ? ? ? ? ? ? 建筑泥漿凈化-泥水分離? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 盾構-護壁泥漿回收
泥漿凈化產品適用于非開挖定向穿越工程、泥水平衡頂管工程、旋挖灌注樁工程、地下連續墻工程、微型盾構工程。該產品配置方式多種，可滿足工程中的泥漿回收再利用?，凈化后的泥漿含沙率低于3%（初始含固率要求低于30%，高于30%需增加凈化級數），排出的渣料含水率<30%（粘性大的底層除外），可滿足裝車外運，為客戶節省膨潤土40-50%，省水。泥漿回收率90%。能為用戶節約相關施工費用。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? 產品參數
型號 Model | KLJC25 | ZKLJC50 | KLJCC100 | KLJC150 | KLJC200 | KLJC250 ? |
處理量m3/h capacity | 25 | 50 | 100 | 150 | 200 | 250 |
凈化級數cleaning ?class | 二級凈化——振動篩+旋流器離心分離 2 class- vibrate screen + hydrocyclone | |||||
二級功率 Power | 9Kw | 12.5 Kw | 25 Kw | 33 Kw | 40 Kw | 48 Kw ? |
震動篩 vibrate screen | SZS175 | SZS306 ? | ||||
旋流器 Cyclone | DN150X1 | DN150X2 | DN300X1 | DN250X2 | DN300X2 | DN350X2 ? |
渣漿泵 Slurry pump | 渣漿泵過流部件采用耐磨合金 Parts of flow path of pump is made of Abrasion alloy | |||||
分離粒度μm Cutting | >30μm—60μm | |||||
凈化后含沙量 silt concentration | ＜3% （當進漿含砂量小于20%時） (＜20% silt concentration before pumping） | |||||
進漿口尺寸 Inlet | 3寸 (75mm) | 4寸 (100mm) | 4寸或6寸 (100mm or 150mm) | |||
排漿口尺寸 Outlet | 4寸 (100mm) | 6寸 (150mm) | 8寸 (200mm) | |||
重量 Weight | 2000Kg | 2100 Kg | 2900 Kg | 3050 Kg | 3200 Kg | 3500 Kg 4300 Kg |
外形尺寸 Size | 2100x1715x2380mm | 2950x2000x2550 mm | 2950x2000x2600 mm ? | |||
備注說明 Remark | 為了較大限度凈化泥漿，充分達到設備使用效率。建議使用的供漿泵流量小于系統給定流量規格的80%。,進漿含沙量＜20%時分離效果較好 Pls use the slurry pump which capacity is less 20% than flow capacity of system. Separation effect is better when pumping silt concentration is ＜20% | |||||
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

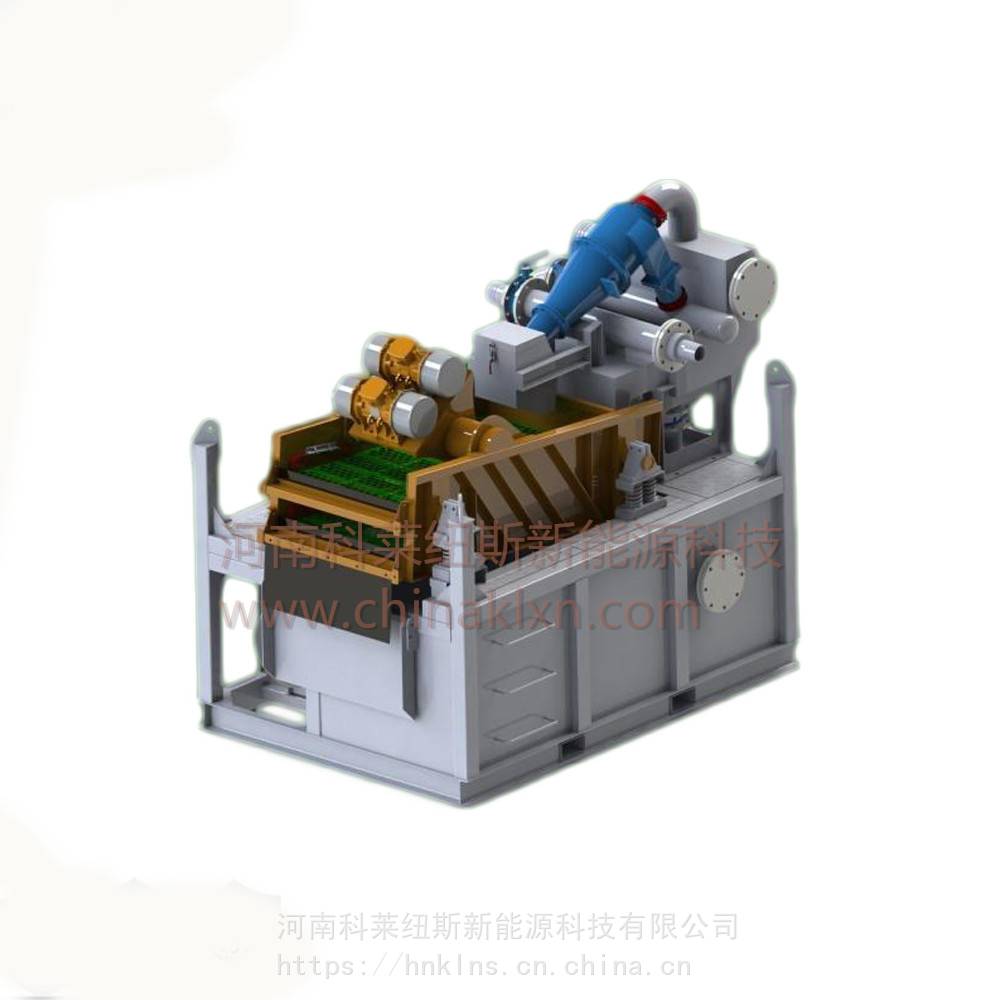

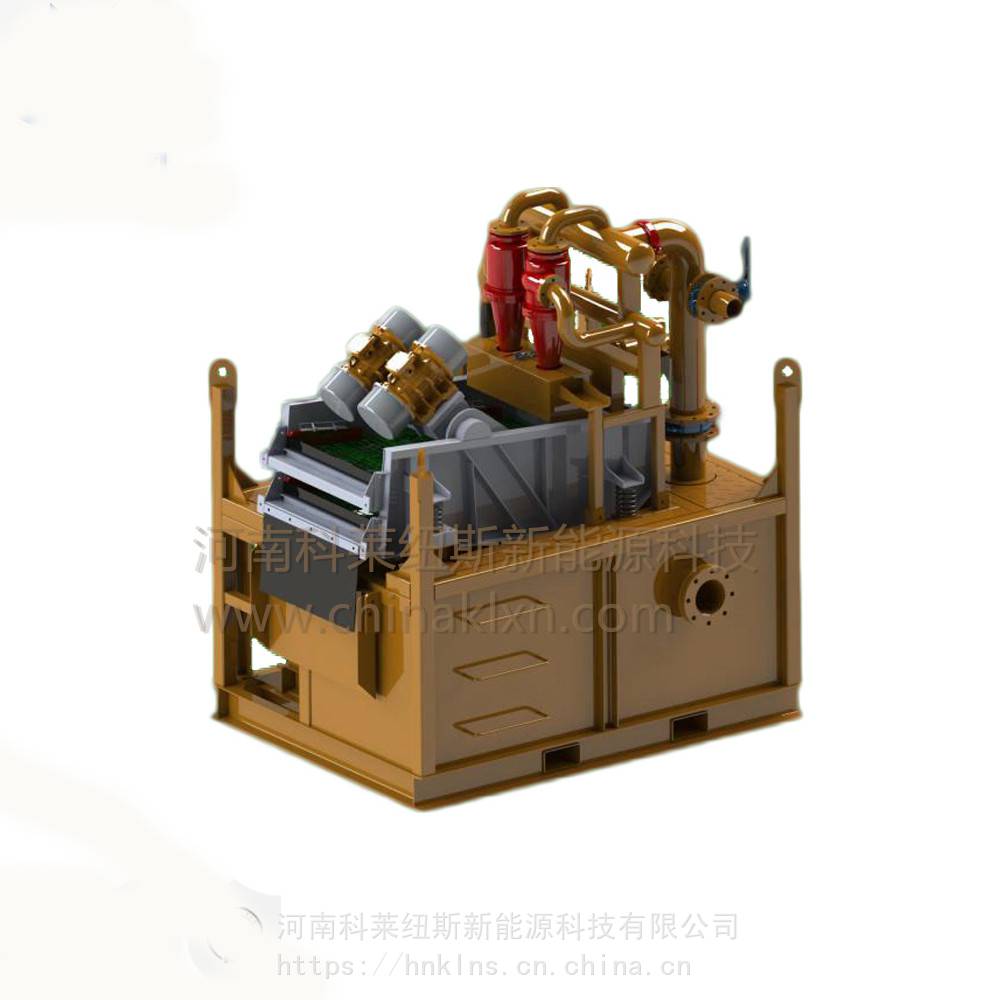

? ? ?集成式泥水凈化裝置主要由循環罐、雙層篩、砂漿泵、旋流器、分流箱、管匯、液位自控裝置、電控箱、自動控制系統組成。
產品特點：
1、凈化泥漿，適用于控制泥漿的性能指標、減少卡鉆事故，提高造孔質量；
2、對土渣的泥水分離，利于提高造孔工效；
3、泥漿的重復使用，利于節約造漿材料、降低施工成本；
4、泥漿的閉路循環方式及較低的渣料含水率有利于減少環境污染。
5：集成化的產品設計節省占地面積，壓縮集體增加了運輸方便性
6：對返出泥漿可回收80-90%，可節省鈉土等原材40-50%，排出的干料含水率可控制在30%以內。可就地掩埋。
7：降低工人配置新漿的勞動強度以及節省了新漿需要24小時水化的時間。
8：節省未經凈化回收的廢棄泥漿的外排運輸成本。該項費用的產生尤其在鉆進遇巖石層時明顯。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?工作原理
由砂泵從工作機械（或沉淀池）抽吸來的泥漿通過進漿管（1）進入泥漿凈化裝置的粗篩（2），污漿中0.5mm以上的顆粒被篩分出來，然后進入儲漿槽（3），由渣漿泵（4）從槽內抽吸，將具有一定動能的泥漿沿軟管從水力旋流器（5）進漿口切向射入，由旋流器把粒徑細微的泥砂從其下端的沉沙嘴排出落入細篩（6）。經細篩脫水篩選后，較干燥的細渣料分離出來，經過細篩的泥漿再次返回儲漿槽內。而處理后的干凈泥漿從旋流器溢流管分兩個支路一路流回儲漿槽，一路供給鉆井泵。
? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
