| 產品特性 : | 耐磨 | 品牌 : | YJY雅金 |
| 型號 : | H44TC | 材質 : | 不銹鋼 碳鋼 陶瓷 |
| 連接形式 : | 法蘭 對夾 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | DN50-900 | 適用介質 : | 各種高腐蝕化學介質 |
| 形態 : | 旋塞式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 脈沖 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | 100 |

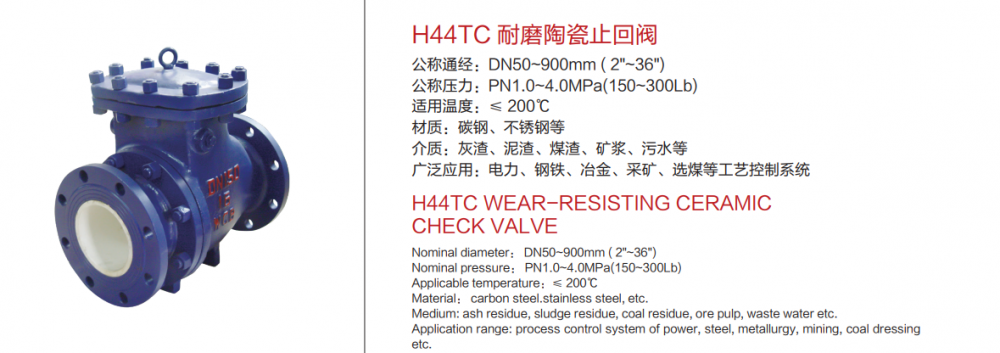

陶瓷止回閥：
驅動方式可選用自動，連接方式可選用法蘭，結構形式可選用旋啟式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN50-500mm，材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配
陶瓷止回閥概述：
陶瓷止回閥主要是針對火力發電廠灰渣牌坊系統而設計的,該止回閥不但耐磨損,且非常適用于軟漿體和硬漿體介質中使用,也可以在水.油.汽等介質單向流動的管線中使用,啟閉方式自動和氣動兩種,氣動裝置選用中日盒子阿爾法麥克斯公司的產品,密封形式采用軟密封和硬密封兩種供用戶根據工程需要任意選用,,密封技術均采用本公司的*技術,通道兩端為法蘭連接或焊接,該閥門在管線中安裝時不要使閥門承受較重的力,大通徑的止回閥,應獨力給以支持,使之不受管系中壓力的影響,以免發生事故.
陶瓷止回閥工作條件和主要技術參數：
(1).環境溫度:-40-60℃
(2).系統工作溫度:≤400℃
(3).系統工作壓力:1.0Mpa-10.0Mpa
(4).配用氣源(氣動):0.3-0.7MPa
(5).輸送介質:泥漿.灰炸漿.水.油.汽和腐蝕性介質
(6).聯接方式:兩端法蘭連接.焊接
(7).密封形式:軟密封.硬密封
陶瓷止回閥結構特點：
閥瓣在閥體內腔處于自然下垂?fàn)顟B(tài),當開泵正常運行時,管路內的壓力將閥瓣推動沿閥桿軸線轉動而開啟,介質通過; 停泵時,閥瓣以自身重力和介質回流的壓力而自動關閉實現止回.
陶瓷止回閥主要件材質：
閥體 碳鋼(WCB) Gb12229
閥瓣 防水解高耐磨合金鑄鋼
閥桿 40Cr GB3077-88
密封形式 軟密封硬密封

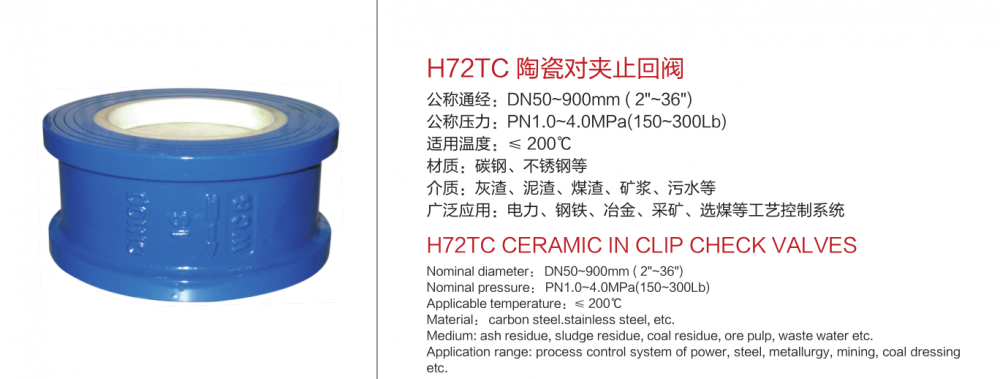

對夾式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。 啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。 止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
特點：
1、閥辨與閥座均采用高性能結構增韌陶瓷制造。
2、該品為手行式閘板結構。密封可靠、啟閉輕便、維修方便。
3、本品具有高耐磨、耐沖刷等特點。
4、適用于水管道安裝。
適用工況
適用于電力、煤礦、化工、鋼廠、污水等行業。灰渣水混合物，渣水比>1：6，固體顆粒粒度≤50㎜。
技術參數
1、 公稱壓力： 1.0MPa-1.6MPa
2、 公稱通經： DN15-DN500
3、 適用溫度： -40°C +425°C
