| 類型 : | 比例閥 | 材質 : | 鑄鐵 |
| 型號 : | 3DREP6A-1X/25A24N9K4V | 品牌 : | Rexroth/力士樂 |
| 類型（通道位置） : | 直動式 | 連接形式 : | 螺紋 |
| 驅動方式 : | 電磁 | 訂貨號 : | R900707910 |
| 加工定制 : | 否 | 貨號 : | R900707910 |
| 適用范圍 : | 航天、冶金、電力、汽車、鋼鐵、煤炭、造紙、石化、水利、船舶機械等 | 產品別名 : | 比例減壓閥 |
| 適用介質 : | 油品 | 適用溫度 : | -30至80 |
| 公稱壓力 : | 31.5 | 公稱通徑 : | 6 |
| 安裝形式 : | 板式安裝 | 工作溫度 : | 常溫 |
| 零部件及配件 : | 請看詳細說明 | 流動方向 : | 雙向 |
| 形態 : | 請看詳細說明 | 壓力環境 : | 常壓 |
| 主體材料 : | 鑄鐵 | 規格 : | 6通徑 |
| 是否跨境貨源 : | 否 |
特征
用于控制壓力和流向的直動式比例閥
通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱
用于底板安裝：孔圖按 ISO 4401
手動應急操作，可選
彈簧定中的控制滑板
帶集成電子元件 (OBE) 的型號 3DREPE
帶外部電子元件的型號 3DREP
三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。
設置：
閥門的基本構成包括：
帶連接面的殼體 (1)
‐
控制閥芯 (2)，帶壓力測量閥芯（3、4）
‐
帶對中螺紋的線圈（5、6）
‐
可選集成控制電子元件 (7)
‐
功能：
通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈（5、6）斷電后，控制閥芯 (2) 將通過壓縮彈簧 (8) 保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”(5)）通電，壓力測量閥芯 (3) 和控制閥芯 (2) 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯 (4) 的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯 (4) 受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯 (2)，并建立 B 與 T 的連接，直到重新達到調定壓力。
壓力與線圈電流成比例。當線圈關閉時，控制閥芯 (2) 在壓縮彈簧 (8) 的作用下返回到中心位置。可選手動應急操作元件（9、10）可在線圈不通電的情況下移動控制閥芯 (2)。
注意：
意外激活手動應急操作元件可能會導致不受控制的機器運動！
部分型號：
3DREPE6A-2X/16EG24N9K31/A1M 3DREPE6A-2X/16EG24K31/A1M
3DREPE6A-2X/16EG24N9K31/F1M 3DREPE6A-2X/16EG24K31/F1M
3DREPE6A-2X/25EG24N9K31/A1M 3DREPE6A-2X/25EG24K31/A1M
3DREPE6A-2X/25EG24N9K31/F1M 3DREPE6A-2X/25EG24K31/F1M
3DREPE6A-2X/45EG24N9K31/A1M 3DREPE6A-2X/45EG24K31/A1M
3DREPE6A-2X/45EG24N9K31/F1M 3DREPE6A-2X/45EG24K31/F1M
3DREPE6B-2X/16EG24N9K31/A1M 3DREPE6B-2X/16EG24K31/A1M
3DREPE6B-2X/16EG24N9K31/F1M 3DREPE6B-2X/16EG24K31/F1M
3DREPE6B-2X/25EG24N9K31/A1M 3DREPE6B-2X/25EG24K31/A1M
3DREPE6B-2X/25EG24N9K31/F1M 3DREPE6B-2X/25EG24K31/F1M
3DREPE6B-2X/45EG24N9K31/A1M 3DREPE6B-2X/45EG24K31/A1M
3DREPE6B-2X/45EG24N9K31/F1M 3DREPE6B-2X/45EG24K31/F1M
3DREPE6C-2X/16EG24N9K31/A1M 3DREPE6C-2X/16EG24K31/A1M
3DREPE6C-2X/16EG24N9K31/F1M 3DREPE6C-2X/16EG24K31/F1M
3DREPE6C-2X/25EG24N9K31/A1M 3DREPE6C-2X/25EG24K31/A1M
3DREPE6C-2X/25EG24N9K31/F1M 3DREPE6C-2X/25EG24K31/F1M
3DREPE6C-2X/45EG24N9K31/A1M 3DREPE6C-2X/45EG24K31/A1M
3DREPE6C-2X/45EG24N9K31/F1M 3DREPE6C-2X/45EG24K31/F1M

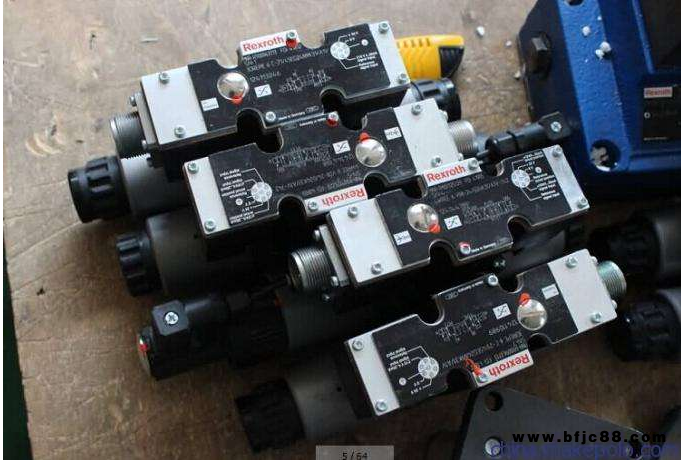

可提供高回扣，無風險，只針對有需要的客戶。注：圖片僅供參考，產品以實物為準。
如無找到所需要的型號產品，或有相關的問題可向我司來電咨詢！歡迎各位尊敬的客戶隨時來電騷擾。
