| 加工定制 : | 否 | 品牌 : | SAR/晟安瑞 |
| 型號 : | DIN2X2 SAR-U-P-U/I | 測量范圍 : | 優于0.2% |
| 測量精度 : | 優于0.2% | 精度等級 : | 優于0.2% |
| 尺寸 : | 79x106.7x25mm | 適用范圍 : | 石油、化工、電力、儀器儀表和工業控制等行 |
概述及定義：
?電流電壓隔離放大器是通過模擬信號（線性光耦）隔離變送，轉換按比列隔離輸出一組模擬量信號。這組模擬量信號是以標準的4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信號。隔離器屬于三端隔離產品，輸入、輸出、電源分別隔離，隔離電壓3000VDC。產品線性精度高、體積小，遠距離無失真傳輸，而且產品抗EMC電磁干擾強。廣泛應用在電力、工業控制轉換，儀器儀表、遠程監控、醫療設備、工業自控等需要電量隔離測控的行業。
??安裝方式：模塊安裝和導軌安裝；模塊安裝適合于焊接在PCB板上，體積小，直排引腳封裝；導軌安裝適用于工業現場，機柜卡槽，產品直接接線就可以使用。
主要特性:
⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC 或者220VAC（范圍±10%）
⑶國際標準二路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹標準DIN35 導軌式安裝（尺寸：106.7x79.0x25.0mm）
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用： ?????????????????????
⑴模擬信號數據隔離、采集和變換?????????????????????⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換???????????????????????????⑷信號長線無失真傳輸
⑸儀器儀表信號收發?????????????????????????????????⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集???????????????????????????????⑻PLC/FA 電機信號隔離控制
⑼非電量信號變送
產品選型表：

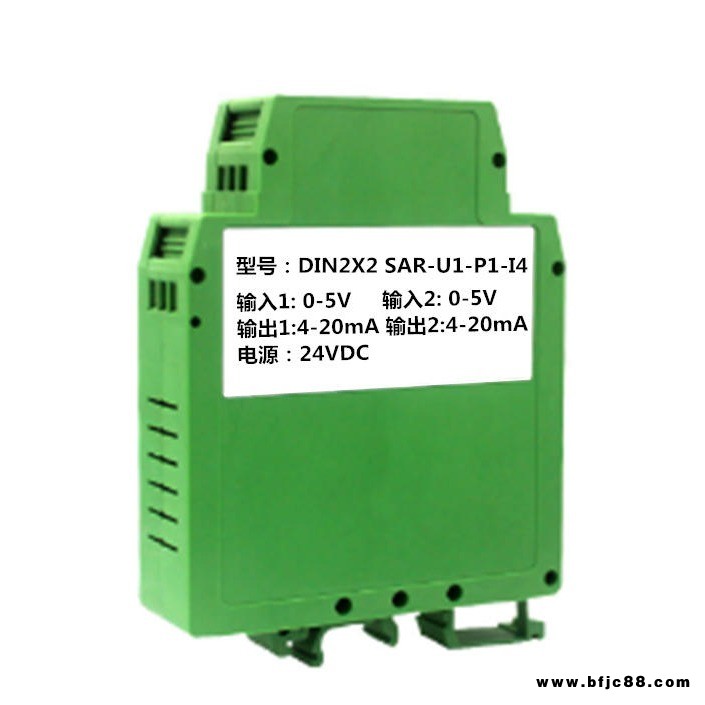

DIN2x2 SAR?- U(I)□ - P□ - U/I□ ?
輸入信號 | 供電電源 | 輸出信號 | |||||||
代碼 | 電壓 | 代碼 | 電流 | 代碼 | Power | 電流 | 代碼 | 代碼 | 電壓 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0~5V |
U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
U4 | 0-2.5 | I4 | 4-20mA | P4 | 15VDC | U8 | 用戶自定義 | ||
U8 | 用戶自定義 | I8 | 用戶自定義 | ||||||
?
選型舉例：
例1：輸入信號:0-10V??供電電源:24V??輸出信號:4-20ma??型號:DIN2x2 SAR-U2-P1-I4
例2：輸入信號:0-10V?供電電源:12V???輸出信號:0-10V???型號:DIN2x2 SAR-U2-P2-U2
例3：輸入信號:0-3V ?供電電源:24V ??輸出信號:4-20ma??型號:DIN2x2 SAR-U8-P1-I4（U8:0-3.3V）
產品 額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature ??（焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起 性損壞。
通用參數
參數名稱 | 測試條件 | 小 | 典型值 |
| 單位 |
隔離耐壓 | 50Hz，1分鐘,漏電流1mA | 2500 | VDC | ||
耐沖擊電壓 | 3KV， 1.2/50us(峰值) | ||||
工作溫度 | -25 | +70 | ℃ | ||
工作濕度 | 無凝露 | 10 | 90 | % | |
存儲溫度 | -45 | +80 | ℃ | ||
存儲濕度 | 10 | 95 | ℃ | ||
?
輸入參數 | 輸出參數 | ||||||
輸入項目 | 輸入阻抗 | 電源損耗 | 輸入過載能力 | 輸出項目 | 輸出過載能力 | 響應時間 | |
0-5V | ≥300KΩ | 電壓輸出 < 0.6W 電流輸出 <1.5W | 2.0倍額定：連續 | 4-20mA | 負載電阻 不超過350Ω | ≤1mS | |
0-10V | 0-20mA | ||||||
0-1mA | 1KΩ | 1.5倍額定：連續 3.0倍額定：1S | |||||
0-10mA | TYP：250Ω 可自設定 | 0-5V | ≥2KΩ | ||||
0-20mA | 0-10V | ||||||
4-20mA | 1-5V | ||||||
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
?
?
引腳定義： ????????????????????????????????????????????????????????????????????????????????????????
引腳 | 名 稱 | 描 ??述 | 引腳 | 名 稱 | 描 ??述 |
1 | OUT2+ | 模擬信號2輸出正端 | 7 | IN1+ | 模擬信號1輸入正端 |
2 | OUT2- | 模擬信號2輸出負端 | 8 | IN1- | 模擬信號1輸入負端 |
3 | GND | 電源負端 | 9 | NC | 空腳 |
4 | OUT1+ | 模擬信號1輸出正端 | 10 | IN2+ | 模擬信號2輸入正端 |
5 | OUT1- | 模擬信號1輸出負端 | 11 | IN2- | 模擬信號2輸入負端 |
6 | PW+ | 電源正端 | 12 | NC | 空腳 |
