| 產品特性 : | 直流互轉 | 是否進口 : | 否 |
| 產地 : | 深圳 | 加工定制 : | 是 |
| 品牌 : | SAR/晟安瑞 | 型號 : | DIN1X1 SAR-U1-P1-I4 |
| 訂貨號 : | 現貨 | 貨號 : | 現貨 |
| 測量范圍 : | 優于0.2% | 測量精度 : | 優于0.2% |
| 精度等級 : | 優于0.2% | 尺寸 : | 79 X 25 X70 |
| 適用范圍 : | 直流電流電壓信號變送 | 是否跨境貨源 : | 否 |

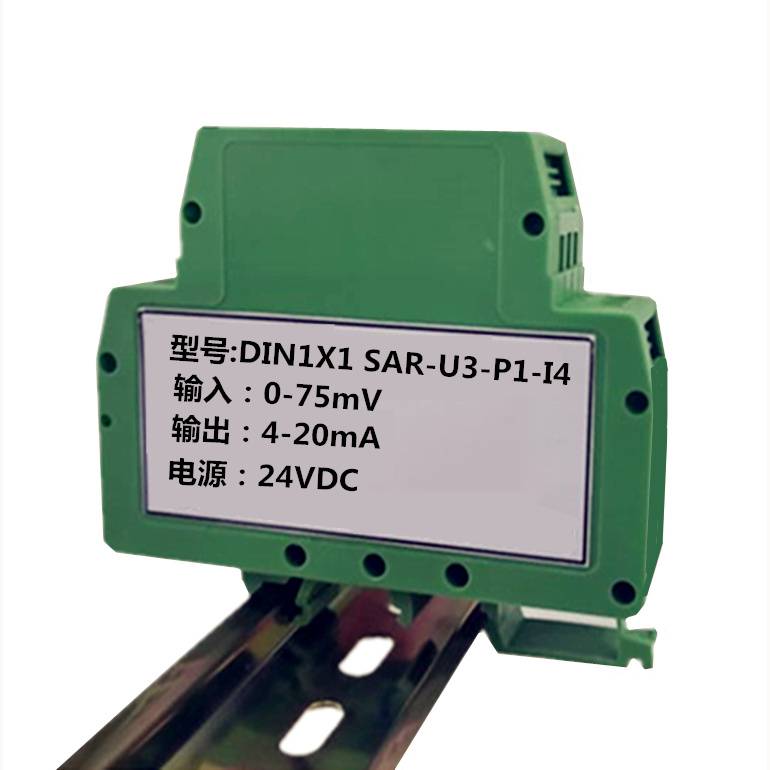

一路輸入一路輸出信號隔離器
（DIN1x1?SAR系列/采用光耦隔離技術）
主要特性:
⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC（范圍±10%）
⑶國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）

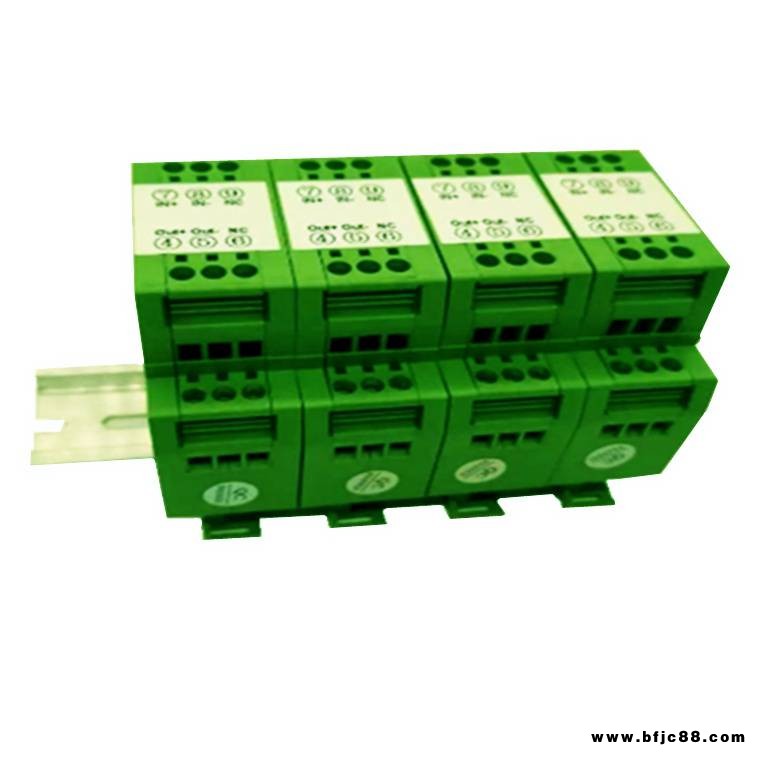

⑹標準DIN35 導軌式安裝
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用： ?????????????????????
⑴模擬信號數據隔離、采集和變換?????????????????????⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換???????????????????????????⑷信號長線無失真傳輸
⑸儀器儀表信號收發?????????????????????????????????⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集???????????????????????????????⑻PLC/FA 電機信號隔離控制
⑼非電量信號變送
產品選型表：
DIN1x1 SAR?- U(I)□ - P□ - U/I□ ?
輸入信號 | 供電電源 | 輸出信號 | |||||||
代碼 | 電壓 | 代碼 | 電流 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0~5V |
U2 | 0-10V | A2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
U4 | 0-2.5V | I4 | 4-20mA | P4 | 15VDC | U8 | 用戶自定義 | ||
U8 | 用戶自定義 | I8 | 用戶自定義 | ||||||
?
選型舉例：
例1：輸入信號:0-10V??供電電源:24V??輸出信號:4-20ma??型號:DIN1x1 SAR?U2-P1-I4
例2：輸入信號:0-10V?供電電源:12V???輸出信號:0-10V???型號:DIN1x1 SAR?U2-P2-U2
例3：輸入信號:0-3V ?供電電源:24V ??輸出信號:4-20ma??型號:DIN1x1 SAR?U8-P1-I4（U8:0-3.3V）
?
?
產品額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature ??（焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起 性損壞。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
