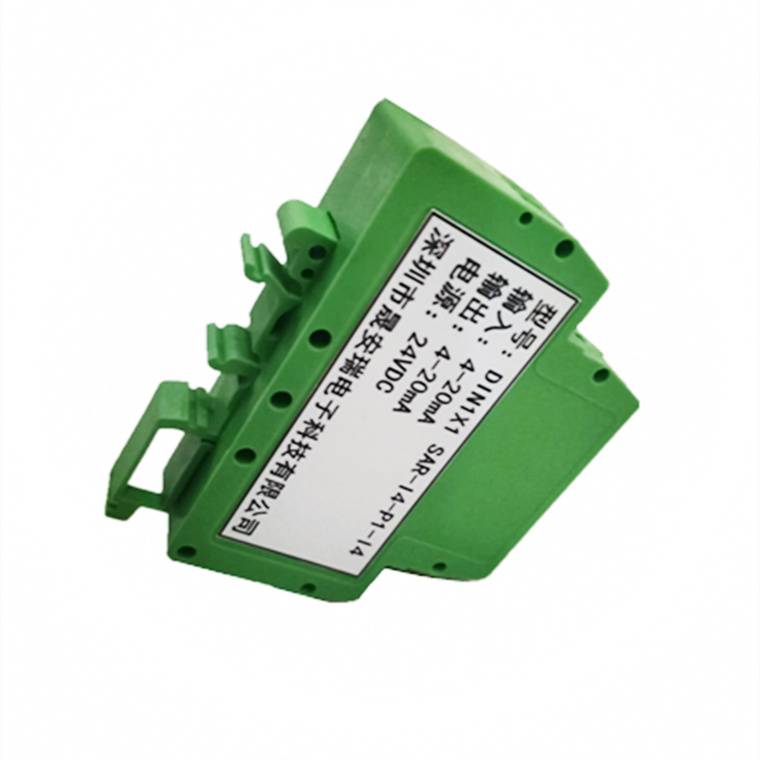

| 產品特性 : | 電壓變送器 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |
| 型號 : | DIN1x1-SAR-0-5V | 訂貨號 : | 現貨 |
| 安裝方法 : | DIN35 | 貨號 : | 現貨 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 電壓模塊 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
| 是否跨境貨源 : | 否 |
主要特性:
⑴精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC
⑶標準一路信號輸入: 0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA
或者0-±5V/0-±10V/0-±100mV/0-±20mA正負信號
⑷二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA
或者0-±5V/0-±10V/0-±100mV/0-±20mA正負信號
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹標準DIN35導軌式安裝（尺寸：106.7x79.0x25.0mm）
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用：
⑴模擬信號數據隔離、采集和變換，信號分配器 ⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換 ⑷信號長線無失真?zhèn)鬏?
⑸儀器儀表信號收發 ⑹電力監控、設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA電機信號隔離控制
⑼非電量信號變送
產品選型表：
DIN1x2SAR -U(I)□- P□-U/I□
| 輸入信號 | 供電電源 | 輸出信號 | |||||||
| 代碼 | 電壓 | 代碼 | 電流 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 |
| U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0-5V |
| U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
| U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I6 | -20ma~+20ma | U4 | 0-2.5V |
| U4 | 0-2.5V | I4 | 4-20mA | P4 | 15VDC | I8 | 用戶自定義 | U5 | 0~±5V |
| U5 | 0~±5V | I5 | 0-±10mA | | | | | U6 | 1-5V |
| U7 | 0-±10V | I6 | 0-±20mA | | | | | U7 | 0~±10V |
| U10 | 0-±100mV | I8 | 用戶自定義 | | | | | U8 | 用戶自定義 |
| U8 | 用戶自定義 | | | | | | | | |
產品選型舉例：
例1：輸入：0-5V 輔助電源：24V 輸出兩路信號：4-20mA 型號：DIN1x2SAR U1-P1-I4
例2：輸入：0-±10V 輔助電源：24V 輸出兩路信號：0-±10V 型號：DIN1x2SAR U7-P1-U7
例3：輸入：4-20mA 輔助電源：24V 輸出兩路信號：4-20mA 型號：DIN1x2SAR I4-P1-I4
例4：輸入：0-75mV 輔助電源：24V 輸出兩路信號：4-20mA 型號：DIN1x2SAR U3-P1-I4
通用參數
| 參數名稱 | 測試條件 |
| 典型值 |
| 單位 |
| 隔離耐壓 | 50Hz，1分鐘,漏電流1mA |
| 2500 |
| VDC |
| 耐沖擊電壓 | 3KV， 1.2/50us(峰值) | ||||
| 工作溫度 |
| -45 |
| +80 | ℃ |
| 工作濕度 | 無凝露 | 10 |
| 95 | % |
| 存儲溫度 |
| -45 |
| +80 | ℃ |
| 存儲濕度 |
| 10 |
| 95 | ℃ |
| | | | | | |
| | | | | | |
| | | | | | |
| | | | | | |
| 輸入?yún)?shù) | | 輸出參數 | |||||
| 輸入項目 | 輸入阻抗 | 電源損耗 | 輸入過載能力 | 輸出項目 | 輸出過載能力 | 響應時間 | |
| 0-5V | ≥300KΩ | 電壓輸出 <0.6W 電流輸出 <1.5W | 2.0倍額定：連續 | 4-20mA | 負載電阻 不超過350Ω | ≤10mS | |
| 0-10V | 0-20mA | ||||||
| 0-1mA | 1KΩ | 1.5倍額定：連續 3.0倍額定：1S | | ||||
| 0-10mA | TYP：100Ω 可自設定 | 0-5V | ≥2KΩ | ||||
| 0-20mA | 0-10V | ||||||
| 4-20mA | 1-5V | ||||||
注:電流輸出型如果要求負載電阻500Ω,請另做注明
