| 產品特性 : | 隔離轉換器 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |
| 型號 : | DIN1x1-SAR-0-5V | 訂貨號 : | 現貨 |
| 安裝方法 : | DIN35 | 貨號 : | 現貨 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 電流電壓轉換模塊 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
| 是否跨境貨源 : | 否 |
主要特性:
>>輸 入：輸入電位器或電阻信號：0-50Ω/0-100Ω/0-200Ω/
0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
>>輸出信號：輸出標準電壓信號：0-5V/0-10V/1-5V/0-±5V/0-±10V
或輸出標準電流信號：0-10mA/0-20mA/4-20mA
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85℃
>>精度等級：0.1級
>>隔離耐壓：2500VDC(1mA,60S)，
輸入1/輸入2/輸出1/輸出2/電源 五隔離
>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm
典型應用:
>>位移測量，角度測量
>>電位計，電子尺信號的隔離變送
>>電阻阻值的測量變送
概述:

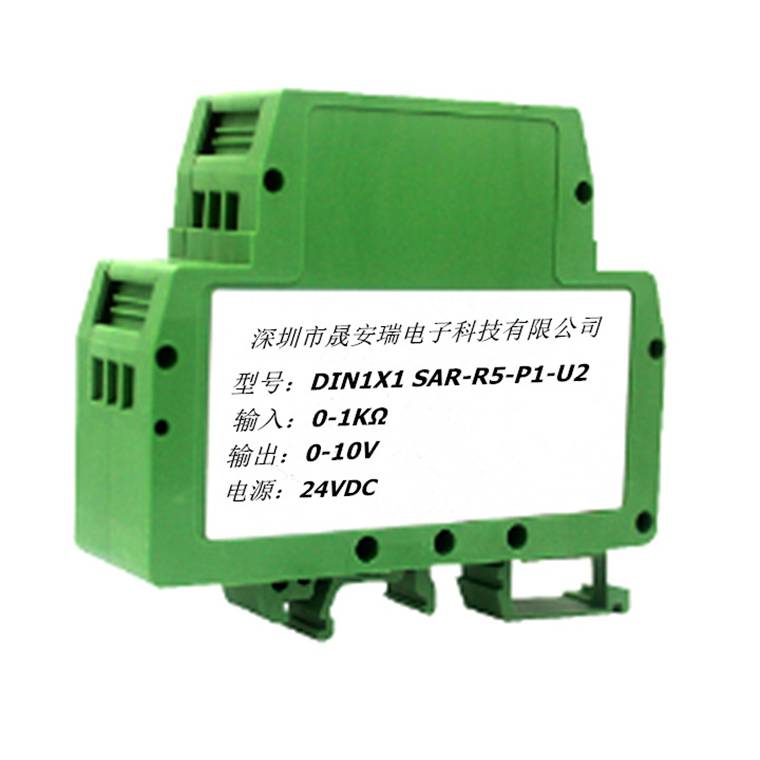

晟安瑞科技研發的電子尺信號變送器產品主要用于0-5K，0-10K等位移或角度傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于信號的隔離與變送。該變送器輸入采用恒壓驅動，適用于3線傳感器。如果是2線傳感器，也可以按要求定制成恒流驅動方式。輸入1、輸入2、輸出1、輸出2和輔助電源之間完全隔離（五隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
該系列電子尺信號隔離放大器使用非常方便，僅需接好線，即可實現位移信號的隔離變送。
選型舉例1： 輸入1：0-5KΩ，輸入2：0-5KΩ 供電電壓：24V 輸出1：4-20mA，輸出2：4-20mA
型號： DIN2X2-SAR-R7-P1-I4
選型舉例2： 輸入1：0-10KΩ，輸入2：0-10KΩ 供電電壓：12V 輸出1：0-5V，輸出2：0-5V
型號： DIN2X2-SAR-R8-P2-U1
通用參數：
精 度 ------- 0.1%
輸 入 ------- 電子尺、電位計、位移傳感器、角度傳感器、電位器、電阻等
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間-------< 10mS
輔助電源------- DC5V、9V、12V、15V、24V
功 率-------<1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離-------輸入1/輸入2/輸出1/輸出2/電源五隔離
隔離電壓------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度------- -40 ~ +85℃
存儲溫度------- -40 ~ +85℃
工作濕度------- 10 ~ 90% (無凝露)
存儲濕度------- 10 ~ 95% (無凝露)
