產品特性 : | 溫度變送器 | 是否進口 : | 否 |
產地 : | 深圳 | 品牌 : | 晟安瑞 |
型號 : | DIN11SAR-PT100/4-20MA | 訂貨號 : | 現貨 |
安裝方法 : | DIN35 | 貨號 : | 現貨 |
傳輸精度 : | 優于0.2% | 加工定制 : | 否 |
類型 : | pt100熱電阻變送器 | 適用范圍 : | 工業儀表控制 |
輸出負載 : | 電壓>2KΩ 電流<350Ω | 規格 : | 79x69.5x25mm |
是否跨境貨源 : | 否 |
主要特性:
⑴輸 入:Pt100(-200~+600℃) (范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
⑵輸出信號:4~20mA,0~5V,0-10V等標準信號
⑶輔助電源:5V、9V、12V、15V或24V直流單電源供電
⑷工業級溫度范圍: - 40 ~ + 85℃ ⑸精度等級:0.2級(FSR%,相對于溫度)
⑹內含線性化和長線補償功能 ⑺隔離耐壓:2500VDC(1mA,60S),2路輸入/2路輸出/電源五隔離

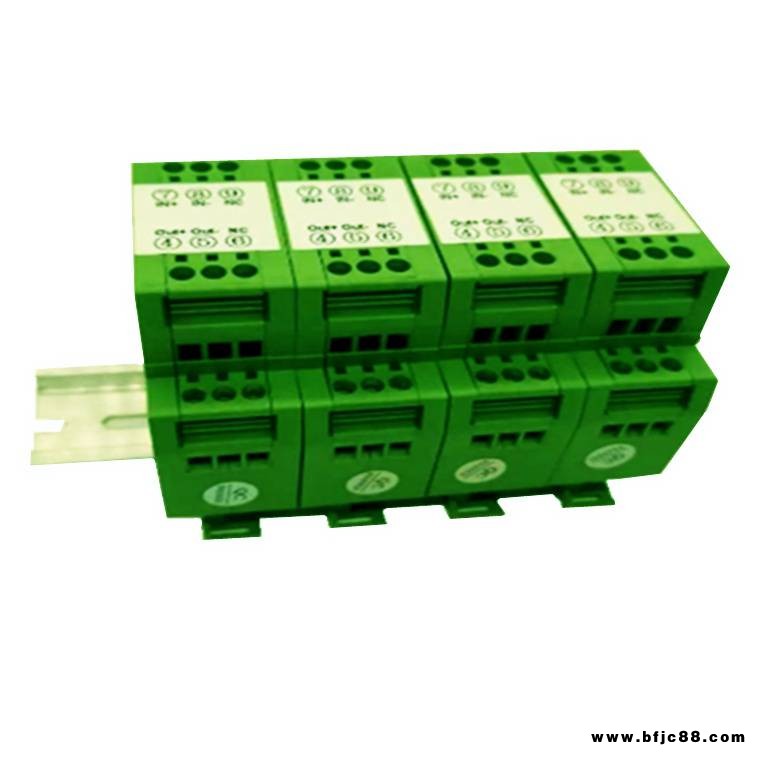

⑻安裝方式:DIN35導軌安裝
⑼外形尺寸:79x69.5x25mm
概述:
該產品輸入、輸出和輔助電源之間是完全隔離(三隔離),可以承受2500VDC的隔離耐壓。產品主要用于Pt100,Pt1000,Pt10, Cu50,Cu100等傳感器信號的隔離與變送(傳感器需用戶自己配),在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能,出廠時按照Pt100國標分度表校正,完全達到0.2級精度要求。
產品采用DIN35標準導軌安裝方式,體積小、精度高,性能穩定、性價比高,可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
溫度信號隔離變送器使用非常方便,僅需接好線,即可實現熱電阻信號的隔離變送。

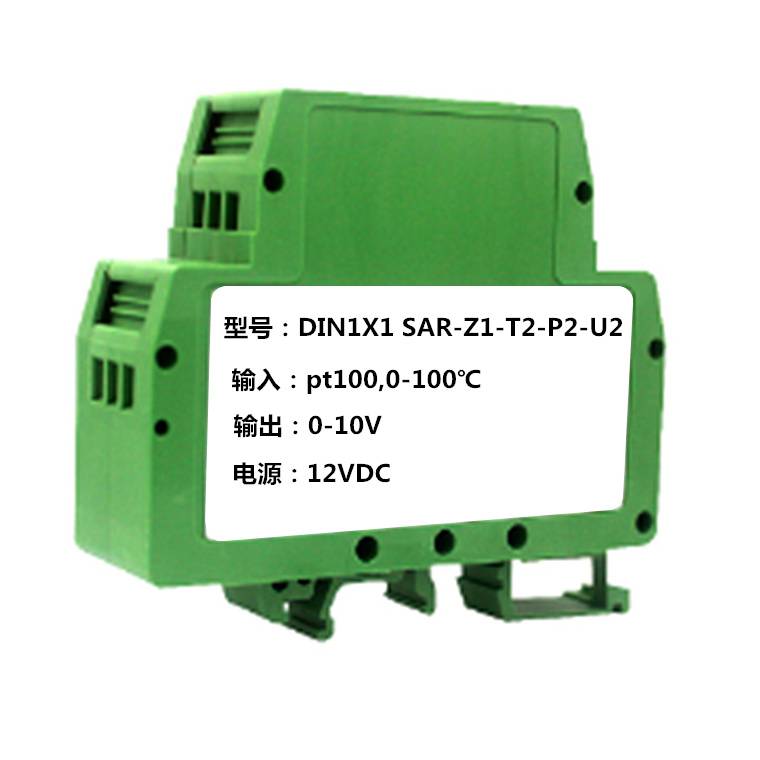

選型舉例1:
輸入:Pt100 溫度范圍:-20~100℃ 供電電壓:24V 輸出:4-20mA
型號:DIN1x1 SAR-Z1-T1-P1-I4
選型舉例2:
輸入:Pt1000溫度范圍:0~200℃ 供電電壓:12V 輸出:0-10V
型號:DIN1x1 SAR-Z5-T4-P2-U2
通用參數:
精 度 ------- 0.2%(相對于溫度)
輸 入 -------三線、四線或兩線熱電阻信號,可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 -------標準的電壓或電流信號。也可由用戶自定義。
響應時間-------≤100mS
輔助電源------- DC5V、9V、12V、15V、24V
功 率------- <1W
溫度漂移------- 50ppm/℃(典型值)
負載能力-------電壓輸出:≥2 kΩ
電流輸出:≤450Ω
隔 離-------信號輸入/輸出/輸出/輔助電源 三隔離
隔離電壓------- 2500VDC,1分鐘,漏電流1mA
耐沖擊電壓------- 3KV,1.2/50us(峰值)
工作溫度------- -40 ~ +85℃
存儲溫度------- -40 ~ +85℃
工作濕度------- 10 ~ 90% (無凝露)
存儲濕度------- 10 ~ 95% (無凝露)
