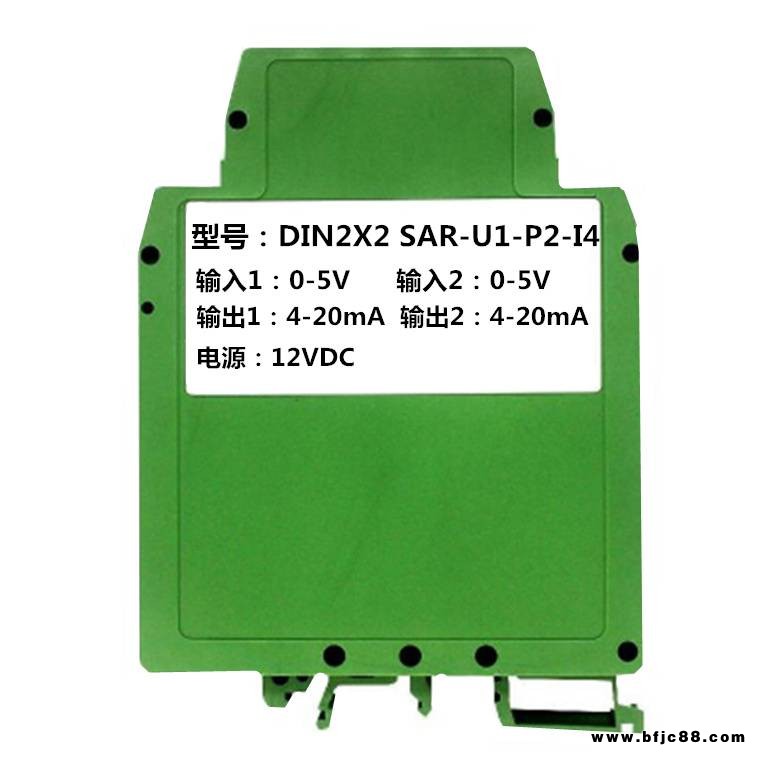

| 產品特性 : | DIN35 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |
| 型號 : | DIN1X1 SAR-A4-P1-U2 | 訂貨號 : | 現貨 |
| 安裝方法 : | DIN35 | 貨號 : | 現貨 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 模擬信號轉換 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
| 是否跨境貨源 : | 否 |
概述及定義：
電流電壓隔離模塊是通過模擬信號（線性光耦）隔離放大，轉換按比列隔離輸出一組模擬量信號。這組模擬量信號是以標準的4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信號。隔離器屬于三端隔離產品，輸入、輸出、電源分別隔離，隔離電壓3000VDC。產品線性精度高、體積小，遠距離無失真?zhèn)鬏敚耶a(chǎn)品抗EMC電磁干擾強。廣泛應用在電力、工業控制轉換，儀器儀表、遠程監控、設備、工業自控等需要電量隔離測控的行業。
安裝方式：模塊安裝和導軌安裝；模塊安裝適合于焊接在PCB板上，體積小，直排引腳封裝；導軌安裝適用于工業現場，機柜卡槽，產品直接接線就可以使用。
產品特點：
⑴精度等級：0.1級、0.2級。
⑵0-2.5V/0-5V/0-10V/1-5V/0-1mA/ 0-10mA/0-20mA/4-20mA等標準信號輸入, 輸出標準的隔離信號。
⑶根據客戶要求可以做其他參數，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等
⑷PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹SIP12腳符合UL94V-0標準阻燃封裝
⑺只需外接電位器既可調節零點和增益
⑻電源、信號、輸入輸出3000VDC隔離
⑼工業級溫度范圍：-45～+85度
⑽有較強的抗EMC電磁干擾和高頻信號空間干擾特性
⑾大小：32.0mm*13.8mm*8.8mm
應用舉例:
⑴直流電流/電壓信號的隔離、轉換、變送及放大
⑵模擬信號地線干擾及數據隔離采集
⑶信號遠程無失傳輸
⑷電力監控、設備隔離安全柵
⑸電量隔離測控的工業現場
⑹變頻器、工業現場傳感器與儀器儀表、PLC、DCS等控制系統干擾問題
⑺傳感器4-20mA等模擬信號一進一出、一進兩出、兩進兩出模擬信號轉換
產品型號及定義
連續隔離電壓值： 3000VDC |
電源電壓輸入范圍： ±10%Vin |
焊接溫度（10秒）： +300℃ |
SAR U(A) - P - O
輸入電壓(V) 或 電流信號(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用戶自定義 A8:用戶自定義
輔助電源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用戶自定義
輸出信號
O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V
O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
產品列舉：
例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V
型號：SAR U1-P1-O4
例2： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V
型號：SAR U2-P1-O2
例3：信號輸入：4-20mA 信號輸出：0-10V；輔助電源：5V
型號：SAR A4-P3-O5
技術指標：
參數名稱 | 測試條件 | 典型值 | 單位 | ||||
隔離電壓 | 1min |
| 3000 |
| VDC | ||
增益
|
|
| 1 |
| V/V | ||
增益溫漂 |
|
| 100 |
| ppm/℃ | ||
非線性度 |
|
| 0.1 | 0.2 | %FSR | ||
信號輸入 | 電壓 |
| 0 |
| 50 | V | |
電流 |
| 0 |
| 30 | mA | ||
輸入失調電壓 |
|
| 2 | 5 | mV | ||
輸入阻抗 | 電壓 |
| 0.3 | 1 |
| M | |
電流 |
|
| 250 |
| Ω | ||
信號輸出 | 電壓 |
| 0 |
| 10 | V | |
電流 |
| 0 |
| 20 | mA | ||
負載能力 | 電壓 | Vout=10V |
| 2 | * | kΩ | |
電流 |
| 0 | 350 50 | * | Ω | ||
頻率響應 | -3DB
|
| 1 |
| KHz | ||
信號輸出紋波 | 不濾波 |
| 10 | 20 | mVRMS | ||
信號電壓溫漂 |
|
|
| 0.2 | mV/℃ | ||
輔助電源 | 電壓 | 用戶自定義 | 3.3 | 12 | 24 | VDC | |
功耗 |
|
| 0.5 | 1 | W | ||
工作環境溫度 |
| -45 |
| 85 | ℃ | ||
貯存溫度 |
| -55 |
| 105 | ℃ | ||
