| 產品特性 : | 溫度變送器 | 是否進口 : | 否 |
| 產地 : | 深圳 | 品牌 : | 晟安瑞 |
| 型號 : | DIN11SAR-4-20MA | 安裝方法 : | DIN35 |
| 傳輸精度 : | 優于0.2% | 加工定制 : | 否 |
| 類型 : | 熱電偶溫度變送器 | 適用范圍 : | 工業儀表控制 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
主要特性:
>>輸 入：Ni1000, NTC 10K, NTC 20K,
Pt100,Pt1000,Pt10,Cu50,Cu100,
熱電偶J/ K/ T/ E/ R/ S/ B型等等
(測量的溫度范圍均可定制)
(也可定制非線性的電壓電流信號)
>>輸出信號：4~20mA，0~5V，0-10V等標準信號
也可以選擇12V的PWM信號輸出
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85℃
>>精度等級：0.1級(FSR%，相對于溫度)
>>內含線性算法處理和長線補償功能
>>隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離

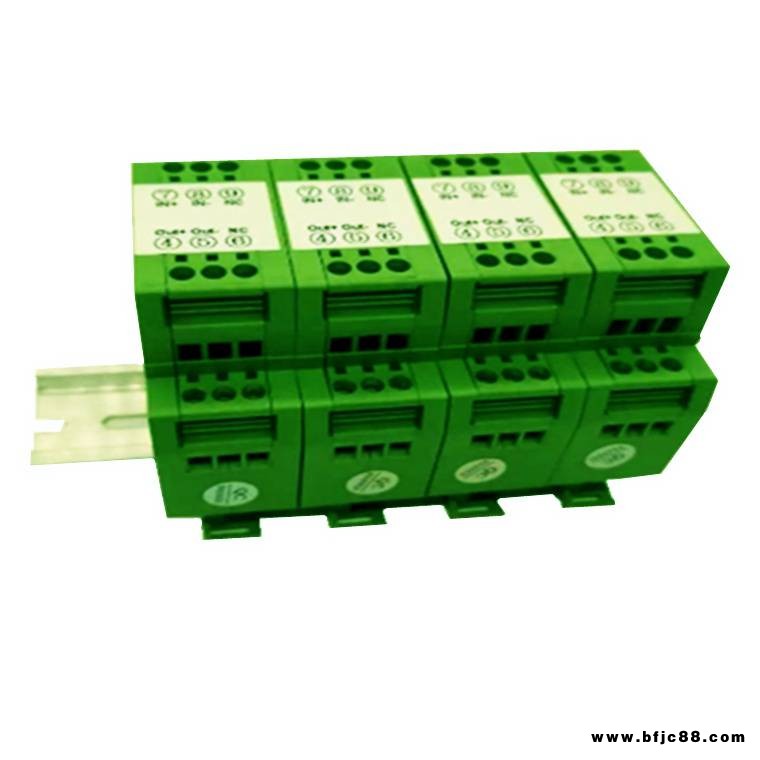

>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm
概述:
熱電偶J/ K/ T/ E/ R/ S/ B型等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量各種溫度信號。該變送器內有線性化和長線補償功能，數據通過單片機算法處理，保證了輸出信號和溫度的對應，測量熱電偶時，內置溫度器，可以用于冷端補償。出廠時按照國標分度表校正，完全達到0.1級精度要求。也可以根據用戶提供的分度表進行特殊定制，滿足客戶的測量需求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。
產品采用DIN35標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
SAR16系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現溫度信號的隔離變送。具體選型可以參考產品選型表格，也可以咨詢客服人員。
選型舉例1：
輸入：Ni1000 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA
型號： SAR16-Ni-T1-P1-A4
選型舉例2：
輸入：Pt1000溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V
型號： SAR16-Z5-T4-P2-V2
通用參數：
精 度 ------- 0.1%（相對于溫度）
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。也可以選擇12V的PWM信號輸出。
響應時間 ------- ≤100mS
輔助電源-------DC5V、9V、12V、15V、24V
功 率 -------<1W
溫度漂移 -------50ppm/℃（典型值）
負載能力-------電壓輸出：≥2 kΩ
電流輸出：≤450Ω
隔 離------- 信號輸入/輸出/輸出/輔助電源 三隔離
隔離電壓------- 2500VDC，1分鐘，漏電流1mA
耐沖擊電壓------- 3KV，1.2/50us(峰值)
工作溫度--------40 ~ +85℃
存儲溫度------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度------- 10 ~ 95% (無凝露)
