| 產品特性 : | 溫度變送器 | 是否進口 : | 否 |
| 產地 : | 深圳 | 品牌 : | 晟安瑞 |
| 型號 : | DIN11SAR-K型/4-20MA | 安裝方法 : | DIN35 |
| 傳輸精度 : | 優于0.2% | 加工定制 : | 否 |
| 類型 : | pt100熱電阻變送器 | 適用范圍 : | 工業儀表控制 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
主要特性:
⑴輸 入：Pt100(-200~+600℃) (范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
⑵輸出信號：4~20mA，0~5V，0-10V等標準信號
⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電
⑷工業級溫度范圍: - 40 ~ + 85℃ ⑸精度等級：0.2級(FSR%，相對于溫度)
⑹內含線性化和長線補償功能 ⑺隔離耐壓：2500VDC(1mA,60S)，2路輸入/2路輸出/電源五隔離
⑻安裝方式：DIN35導軌安裝
⑼外形尺寸：106.7x79.0x25.0mm
產品概述:

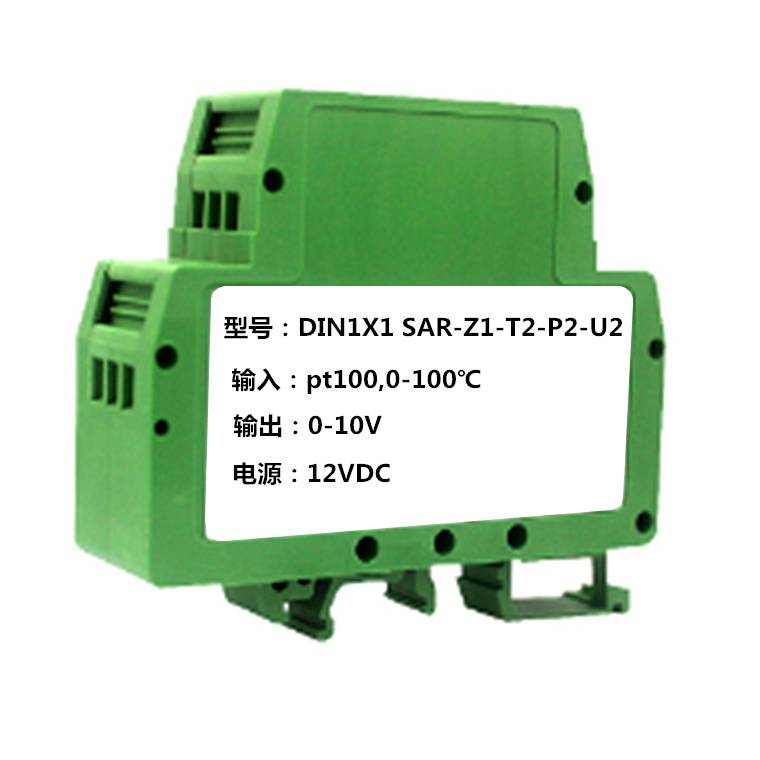

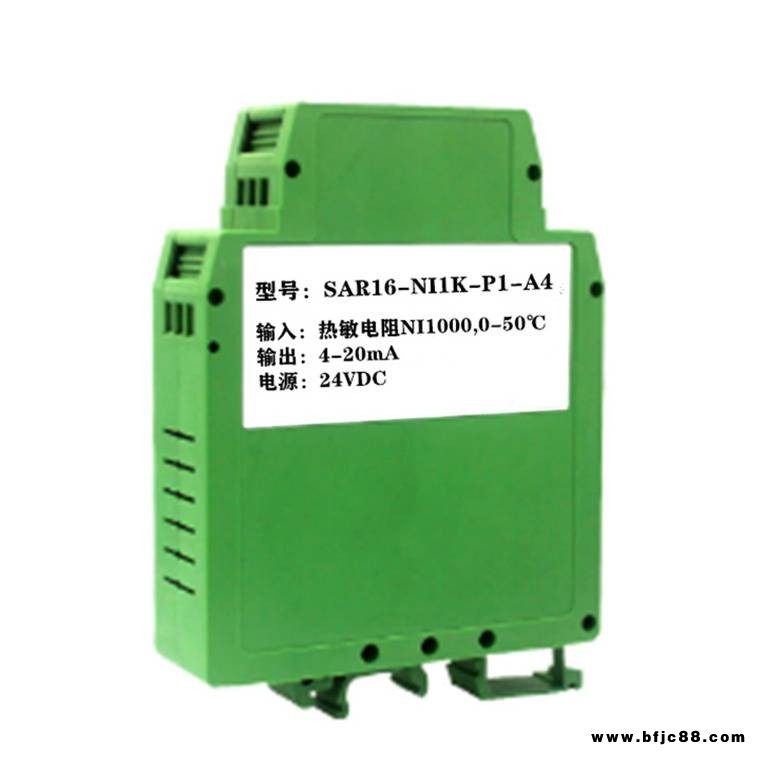

DIN2x2系列熱電阻溫度變送器采用DIN35標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。
該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入1、輸入2、輸出1、輸出2和輔助電源之間是完全隔離（五隔離），可以承受2500VDC的隔離耐壓。
DIN2x2系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。
產品選型:
輸入類型：Z | 溫度范圍：T | 供電電源：P | 輸出型號：I或者U | ||||||
代碼 |
| 代碼 | T | 代碼 | P | 代碼 | 電流：A | 代碼 | 電壓：V |
Z1 | PT100 | T1 | -20-100℃ | P1 | 24VDC | I1 | 0-20ma | U1 | 0-5V |
Z2 | PT10 | T2 | 0-100℃ | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
Z3 | Cu100 | T3 | 0-150℃ | P3 | 5VDC | I2 | 0-10ma | U6 | 1-5V |
Z4 | Cu50 | T4 | 0-200℃ | P4 | 15VDC |
|
| U8 | 用戶自定義 |
Z5 | Pt1000 | T5 | 0-400℃ |
|
| I8 | 用戶自定義 |
|
|
|
| Tu | 用戶自定義 |
|
|
|
|
|
|
DIN2x2 SAR- Z□- T□- P□-I/U□
選型舉例1：
輸入：Pt100 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA
型號： DIN2x2 SAR-Z1-T1-P1-I4
選型舉例2：
輸入：Pt1000溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V
型號： DIN2x2 SAR-Z5-T4-P2-U2
通用參數：
精 度 ------- 0.2%（相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- ≤100mS
輔助電源------- DC5V、9V、12V、15V、24V
功 率-------<2W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力------- 電壓輸出：≥ 2 kΩ
電流輸出：≤450Ω
隔 離------- 信號輸入1/輸入2/輸出1/輸出2/輔助電源 五隔離
隔離電壓------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度------- -40~ +85℃
存儲溫度------- -40~ +85℃
工作濕度------- 10~ 90% (無凝露)
存儲濕度------- 10~ 95% (無凝露)
