| 產品特性 : | 信號隔離器 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |
| 型號 : | DIN111MV/V | 安裝方法 : | DIN35 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 電流電壓轉換模塊 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
主要特性:
⑴精度等級：0.1級、0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC或者220VAC（范圍±10%）
⑶標準二路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑷二路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）

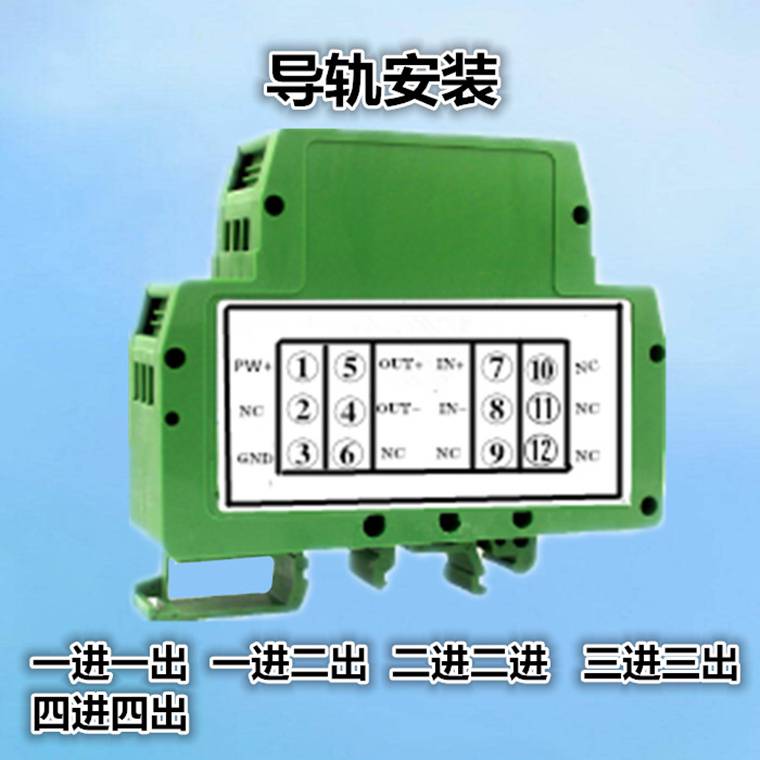

⑹標準DIN35導軌式安裝（尺寸：106.7x79.0x25.0mm）
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用：
⑴模擬信號數據隔離、采集和變換 ⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場信號隔離及變換 ⑷信號長線無失真?zhèn)鬏?/p>
⑸儀器儀表信號收發 ⑹電力監控、設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA電機信號隔離控制
⑼非電量信號變送
產品選型表：
DIN2x2SAR -U(I)□- P□-U/I□
輸入信號 | 供電電源 | 輸出信號 | |||||||
代碼 | 電壓 | 代碼 | 電流 | 代碼 | Power | 電流 | 代碼 | 代碼 | 電壓 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | I3 | 0-20ma | U1 | 0~5V |
U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | I4 | 4-20ma | U2 | 0-10V |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
U4 | 0-2.5 | I4 | 4-20mA | P4 | 15VDC |
|
| U8 | 用戶自定義 |
U8 | 用戶自定義 | I8 | 用戶自定義 |
|
|
|
|
|
|
選型舉例：

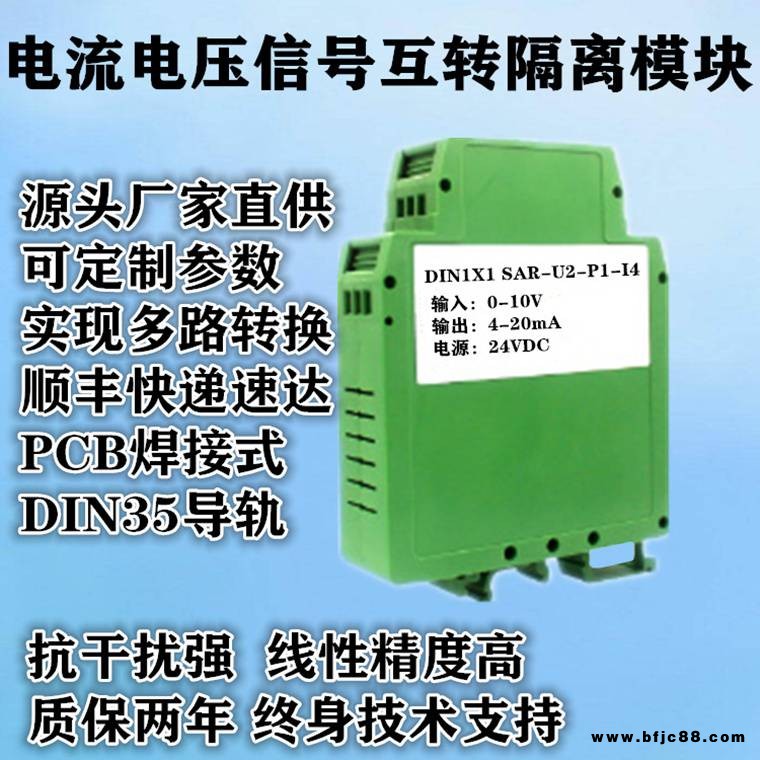

例1：輸入信號:0-10V 供電電源:24V 輸出信號:4-20ma 型號:DIN2x2SAR-U2-P1-I4
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V 型號:DIN2x2SAR-U2-P2-U2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:4-20ma 型號:DIN2x2SAR-U8-P1-I4（U8:0-3.3V）
