| 產品特性 : | 信號轉換器 | 是否進口 : | 否 |
| 產地 : | 是做 | 品牌 : | Sar晟安瑞 |
| 型號 : | SAR-EM-0-10V/4-20ma | 訂貨號 : | 現貨 |
| 安裝方法 : | DIN35 | 貨號 : | 現貨 |
| 傳輸精度 : | 0.1% | 加工定制 : | 否 |
| 類型 : | 信號轉換模塊 | 適用范圍 : | 模擬信號數據隔離、采集和變換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 79x69.5x25mm |
| 是否跨境貨源 : | 否 |
產品概述：
磁電隔離模塊是一種磁電隔離的混合集成電路，該芯片在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC電磁干擾無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到5000VDC絕緣電壓。產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。
產品有PCB板上焊接和標準導軌卡槽固定兩種安裝方式，導軌式安裝的可以實現模擬信號一進一出、一進二出、二進二出的功能。
0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等標準信號輸入/輸出標準的隔離信號。
精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%），免零點和增益調節。
產品特點：
⑴精度等級：0.1級、0.2級。
⑵0-2.5V/0-5V/0-10V/1-5V/0-1mA/ 0-10mA/0-20mA/4-20mA等標準信號輸入, 輸出標準的隔離信號。
⑶根據客戶要求可以做其他參數，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等
⑷PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。
⑸全量程范圍內極高的線性度（非線性度<0.2%）

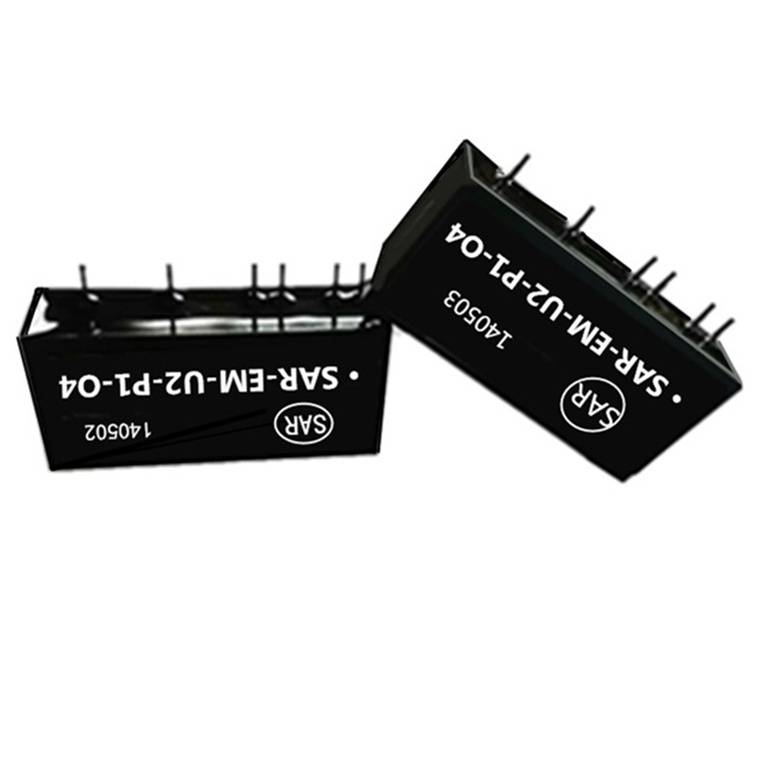

⑹SIP12腳符合UL94V-0標準阻燃封裝
⑺只需外接電位器既可調節零點和增益
⑻電源、信號、輸入輸出3000VDC隔離
⑼工業級溫度范圍：-45～+85度
⑽有較強的抗EMC電磁干擾和高頻信號空間干擾特性
⑾大小：32.0mm*13.8mm*8.8mm
應用舉例:
⑴直流電流/電壓信號的隔離、轉換、變送及放大
⑵模擬信號地線干擾及數據隔離采集
⑶信號遠程無失傳輸
⑷電力監控、設備隔離安全柵
⑸電量隔離測控的工業現場
⑹變頻器、工業現場傳感器與儀器儀表、PLC、DCS等控制系統干擾問題
⑺傳感器4-20mA等模擬信號一進一出、一進兩出、兩進兩出模擬信號轉換
選型舉例：
例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V 產品型號： SAR EM-U1-P1-O4
例2： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V 產品型號：SAR EM-U2-P1-O2
