| 產品特性 : | 模擬轉頻率 | 是否進口 : | 否 |
| 產地 : | 深圳 | 品牌 : | sar晟安瑞 |
| 型號 : | DIN1X1SAR-F1-P1-50hz | 訂貨號 : | 深圳晟安瑞 |
| 安裝方法 : | DIN35導軌 | 貨號 : | DIN1X1SAR-F1-P1-4-20MA |
| 傳輸精度 : | 優于0.2% | 加工定制 : | 否 |
| 類型 : | 儀器儀表 | 適用范圍 : | 頻率傳感器信號采集、隔離轉換 |
| 輸出負載 : | 電壓＞2KΩ 電流＜350Ω | 規格 : | 106.7x79.0x25.0mm |
| 是否跨境貨源 : | 否 |
主要特性:
⑴精度等級：0.2級 ⑵全量程內極高的線性度（非線性度<0.1%）
⑶輔助電源/信號輸入/信號輸出：2500VDC三隔離 ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電
⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等
⑺小體積,標準DIN35導軌式安裝 ⑻工業級溫度范圍: -20~+85℃
⑼外形尺寸：106.7x79.0x25.0mm
應用：
⑴頻率傳感器信號采集、隔離轉換 ⑵ 變頻器（FA） 頻率信號數據采集和控制
⑶發電機、電動機等旋轉設備轉速監測 ⑷變壓器工作頻率檢測
⑸儀器儀表與傳感器信號收發 ⑹非電量信號變送
⑺速度信號測量
產品選型表：
DIN1x1SAR – F□- P□– U(I)□
輸入信號 | 供電電源 | 輸出信號 | |||||
代碼 | 頻率信號 | 代碼 | Power | 代碼 | 電流 | 代碼 | 電壓 |
F1 | 0-1KHz | P1 | 24VDC | I3 | 0-20mA | U1 | 0-5V |
F2 | 0-5KHz | P2 | 12VDC | I4 | 4-20mA | U2 | 0-10V |
F3 | 0-10KHz | P3 | 5VDC | I8 | 用戶自定義 | U6 | 1-5V |
F8 | 用戶自定義 | P4 | 15VDC |
|
| U8 | 用戶自定義 |
|
|
|
|
|
|
|
|
產品選型舉例：

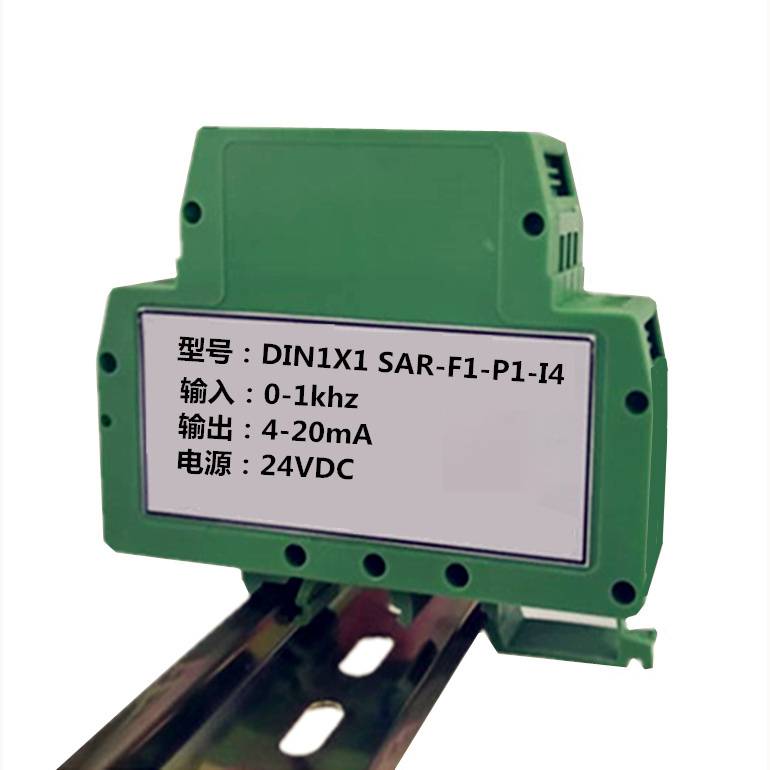

例1：輸入：0-1KHz；電源：24V；輸出：0-5V 型號：DIN1x1SAR- F1-P1-U1
例2：輸入：0-5KHz；電源：12V；輸出：4-20mA 型號：DIN1x1SAR F2-P2-I4
例3：輸入：0-10KHz；電源：24V；輸出：0-10V 型號：DIN1x1SAR F3-P1-U2
例4：輸入：0-10KHz；電源：24V；輸出：4-20mA 型號：DIN1x1SAR F3-P1-I4
例5：輸入：用戶自定義；電源：24V；輸出：用戶自定義 型號：DIN1x1SAR F8-P1-U8
通用參數:
參數名稱 | 測試條件 | 典型值 | 單位 | |||
隔離電壓 | 1min | 1500 | 2500 |
| VDC | |
信號輸入 | 幅值（VP-P） |
|
| 5 |
| V |
頻率測量范圍 |
| 0 | 10 |
| kHz | |
頻率輸入低電平 |
| 0 | 0 | 1.5 | V | |
頻率輸入高電平 |
| 3 | 5 | 24 | V | |
信號輸出 | 電壓負載能力 | 5V | 2K | 10K |
| Ω |
電流負載能力 | 20mA | 0 | 250 | 350 | Ω | |
響應時間 |
|
| 10 |
| ms | |
輔助電源 | 電壓 | 用戶自定義 | 5 | 12 | 24 | VDC |
電流 | VD=12V |
| 83 |
| mA | |
輔助電源功耗 |
|
| 1 |
| W | |
工作環境溫度 |
| -25 |
| 85 | ℃ | |
貯存溫度 |
| -25 |
| 85 | ℃ | |
注：頻率輸入采用5V的TTL電平效果。
