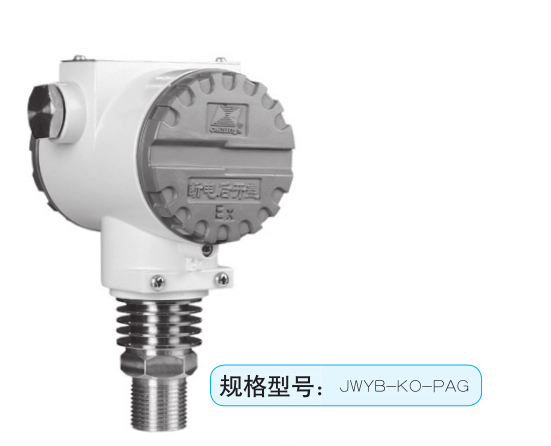

| 品牌 : | 昆侖海岸 | 型號 : | JWYB-KO-PAG |
| 壓力類型 : | 擴散硅 | 工作壓力 : | 0-70MPa |
| 輸出類型 : | 4-20mA | 輸出電壓 : | 無 |
| 精度 : | 0.5 | 系列 : | 溫壓一體 |
| 電源電壓 : | 24 | 端口類型 : | M20*1.5 |
| 工作溫度 : | 20 | 封裝/外殼 : | 鑄鋁 |
| 特性 : | 自帶過壓、瞬間過流、 | 小包裝數 : | 1 |
| 應用領域 : | 電工電氣 | 防護等級 : | IP66 |
| 溫度量程 : | 0-100℃ | 過程連接 : | M27*2 |
一．產品特點
·防護型外殼設計，溫度和壓力一體式測量。
·智能數字信號補償，靈敏度高，溫漂小。
·本產品由電路板、傳感器等重要部件組成。
二．主要用途
適用于工業現場過程控制壓力和溫度的測量。
三．技術說明
壓力主要參數：
1、輸出形式：4mA～20mA
2、供電電源：DC 24V（12V～32V）
3、量程范圍：□ 量程(0～70)MPa 內 0.5 級
□ 量程(0～5)MPa 內 0.2 級
（傳感器 小量程 1.6MPa）
4、準確度等級：□ 0.5 級 □0.2 級
5、介質溫度：－20℃～100℃
6、環境溫度：－20℃～85℃
7、響應時間： ≤ 50ms
8、負載能力(DC 24V)：≤500Ω
9、可重復性：±0.1％F·S
10、年長期穩定性：±0.1％F·S
11、非線性：±0.2％F·S
12、熱力零點每度溫漂：±0.02％F·S
13、過載壓力：2 倍量程
14、電氣連接：接線端子
15、測量介質：油、水、氣體及其他與不銹鋼兼容介質。
16、防護等級：IP65
17、產品重量：約 1400g
溫度主要參數：
1、量程范圍：0℃～100℃
2、輸出形式：4mA～20mA
3、供電電源：DC 24V
4、準確度等級：±1℃
5、介質溫度：－20℃～100℃
6、環境溫度：－20℃～85℃
7、負載能力： ≤500Ω
8、電氣連接：接線端子
9、測量介質：油、水、氣體及其他與不銹鋼兼容介質。
10、防護等級：IP65
工作條件：
避免安裝在機械振動和較強電磁干擾的環境下。
四．安 裝
1. 保證變送器垂直于地面安裝，安裝過程中應使用扳
手從變送器底部的六方螺帽處將變送器擰緊，避免
直接旋動變送器上部；
2. 當測量變化速度較快的壓力時，應當在變送器和被
測介質的連接出口處加裝壓力緩沖裝置，以避免瞬
間的脈沖高壓直接沖擊變送器的測量元件，導致變
送器失效。
五．接 線
P+：壓力供電正 P-：壓力供電負
S+：溫度供電正 S-：溫度供電負
P+：壓力供電正 P-：壓力供電負
S+：溫度供電正 S-：溫度供電負
請注意在安裝變送器時，選用的線纜應不低于變送器
的防護等級，同時為保證 IP65 的防護等級應選用直
徑為 6mm～8mm 的線纜。
線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏
蔽層接至殼體內的接地端，并保證可靠連接。同時外
殼表面的接地端應與大地可靠連接。
六．試運行
為確保變送器能夠穩定準確的正常工作，測試壓力前
應通電預熱 15 分鐘。
在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加
至高壓或降至低壓。
