河南濮陽高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀
產品介紹

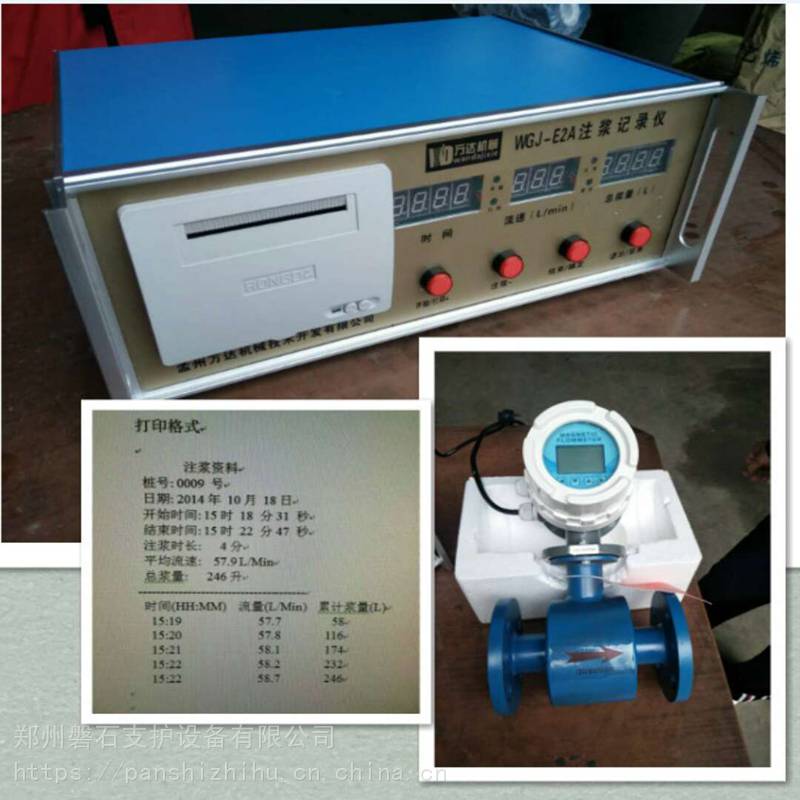

WGJ-E2A型注漿記錄儀是我公司研發的簡易型注漿記錄設備，該記錄儀以單片機為核心組成微型計算機數據處理平臺，實現對流量計輸出數據采集、轉換、記錄和處理；儀器通過LED來設置注漿過程參數和控制記錄過程，通過集成在儀器上的微型打印機輸出注漿數據。該記錄儀能夠記錄注漿過程中的樁號、開始結束時間、瞬時流量、注漿總量等參數，主要適用于公路壓密注漿、純壓式注漿、高壓旋噴注漿、高鐵巖溶注漿等基礎類注漿工程。
設備安裝及原理
注漿記錄儀：
應使用合適的操作平臺放置注漿記錄儀，放置位置應便于操作人員觀察和操作，使用時先將電磁流量計連接到記錄儀后面板對應的接口，并連上電源線，然后將電源線另一端插頭插入220V交流電插座。
電磁流量計：
將電磁流量計串聯到注漿泵后的注漿管路中，流量計兩端用配套法蘭和鋼管與注漿管路連接，若與注漿管路孔徑大小不同要使用不同的變徑管；鋼管與軟管連接處用卡箍或鐵絲緊固。安裝時必須讓電磁流量計上箭頭方向與水泥漿流動方向一致。
注意流量計信號線插入記錄儀四孔航空插孔，即標記為“流量”的航空插孔上；
泵的壓力低于7MPa，流量計安裝在泵的出口1m位置，高于7MPa安裝在泵的進漿位置。
性能指標
注漿記錄儀主機精度：1.0%；
電磁流量計量程： 0~150L/min；精度：1.0%；分辨率0.01L/min（可根據用戶要求定制）。
設備保存期三個月后使用，應預先通電2小時后檢查狀態是否正常。設備自出廠之日起，一年后，應送計量部門或制造單位標定一次，以保證監測數據的精確度。 一旦停機不施工時，應及時關閉記錄器減少機箱內發熱量。
操作說明
開機后，系統開機自檢，LED屏幕逐個數字顯示，所有指示燈處于熄滅狀態；待開機聯系電話顯示完全，系統完成自檢，進入待機狀態。
在進行注漿流量記錄的操作分為兩種類型，分別為直接進行記錄操作和設置注漿參數后進行記錄操作兩種。與之對應，LED屏幕也分別有“記錄”狀態和“參數設置”狀態，LED的三格屏幕顯示內容分別有不同的定義。
1、“記錄”狀態
兩種方式進入“記錄”狀態：
①在待機狀態下，按“開始/打印”鍵，“開始”指示燈點亮，進入“記錄”狀態。
②設置完成后，按“開始/打印”鍵，“開始”指示燈點亮，進入“記錄”狀態。
“記錄”狀態下LED的左、中、右三格分別顯示時間、漿液流速和總注漿量（以面向記錄儀前面板方向）。
“參數設置”狀態
在待機狀態時，按“退出/菜單”鍵，LED左格顯示“1”并閃爍，進入“參數設置”狀態。
“參數設置”狀態下LED的左、中、右三格分別顯示參數代號、分隔符和參數值（以面向記錄儀前面板方向）。
設備保存期三個月后使用，應預先通電2小時后檢查狀態是否正常。設備自出廠之日起，一年后，應送計量部門或制造單位標定一次，以保證監測數據的精確度。 一旦停機不施工時，應及時關閉記錄器減少機箱內發熱量。
3、注漿記錄操作
注漿記錄操作包括以下步驟：
按記錄儀后面板上“開關”鍵，待記錄儀前面板LED顯示完全，所有指示燈熄滅，進入待機狀態；
按“開始/打印”鍵，“開始”指示燈亮，進入“記錄”狀態，表明準備好開始注漿記錄，“時間”開始記錄；
按“噴漿”鍵，“噴漿”指示燈亮，開始注漿記錄，中格“流速”格上顯示實時的漿液流速，LED右格“總漿量”格上顯示隨時間累計的總注漿量；
記錄完成，按“結束/確定”鍵，所有指示燈全滅，結束注漿記錄；
按“開始/打印”鍵，打印機開始工作，打印注漿數據。
注漿記錄操作也可以在參數設置操作完成后，按照2-5的順序進行。
4、參數設置操作
在待機狀態時，按“退出/菜單”鍵，LED左格“時間格”顯示“1”并閃爍，說明進入設置狀態（左格“時間格”顯示為參數代號，分別為1~10；右格“總漿量格”為該參數下的數值）；
按“結束/確定”鍵，LED左格“時間格”內容不再閃爍，LED右格“總漿量格”內容閃爍，表明可以修改與LED左格中參數代號對應的參數值；
按“開始/打印+”鍵LED右格中參數值增加，按“噴漿-”鍵LED右格中參數值減小，設定好參數值后，按“結束/確定”鍵，LED右格“總漿量格”內容不再閃爍，參數修改成功；
按“開始/打印+”鍵，LED左格“時間格”顯示的參數代號增加，用于選擇要修改的參數，然后按照2-3的步驟依次類推設置相應參數；
參數設置完畢，按“退出/菜單”鍵，記錄儀進入待機狀態。
打印格式
注漿資料
樁號：0001號
日期：2017年9月17日
開始時間：15時18分31秒
結束時間：15時22分47秒
注漿時長： 4分
平均流速：57.9L/min
總漿量：246升
————————————————————————
時間（HH：MM） 流量（L/min） 累計漿量（L）
15:19 57.7 58
15:20 57.8 116
15:21 58.1 174
15:22 58.2 232
15.22 58.7 246
裝箱產品配套情況
（1）WGJ-E2A注漿記錄儀主機 1臺
（2）電磁流量計 1臺
（3）出廠校準證書 1份
（4）出廠使用說明 1份
（5）對接法蘭 2個
（6）螺栓+螺母+彈墊 8套
（7）墊圈 2個
（8）直通管 2個
