歡迎來到鄭州磐石支護設備有限公司
首頁 > 供應產品 > 山東棗莊高壓注漿泵-灌漿記錄儀-水泥注漿泵配套注漿記錄儀磐石重工
山東棗莊高壓注漿泵-灌漿記錄儀-水泥注漿泵配套注漿記錄儀磐石重工
產品: 瀏覽次數:979山東棗莊高壓注漿泵-灌漿記錄儀-水泥注漿泵配套注漿記錄儀磐石重工
品牌: 磐石重工
單價: 5228.00元/臺
最小起訂量: 1 臺
供貨總量: 260 臺
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2023-04-04 04:06

詳細信息
是否進口 : 產地 : 河南
加工定制 : 品牌 : 磐石重工
型號 : WGJ-E2A 類型 : 電磁流量計
測量范圍 : 1000 訂貨號 : 13685
貨號 : WGJ-E2A 精度等級 : 0.1%
公稱通徑 : 1000 適用介質 : 液體
工作壓力 : 6 工作溫度 : 80
規格 : 注漿記錄儀 是否跨境貨源 :

山東棗莊高壓注漿泵-灌漿記錄儀-水泥注漿泵配套注漿記錄儀 磐石重工

產品介紹

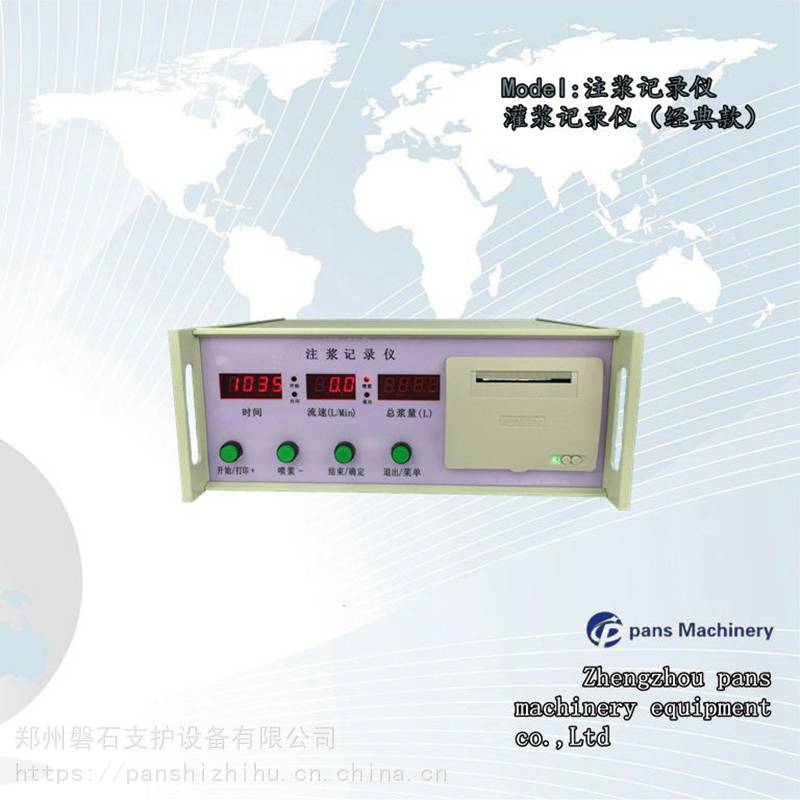

WGJ-E2A型注漿記錄儀是我公司研發的簡易型注漿記錄設備,該記錄儀以單片機為核心組成微型計算機數據處理平臺,實現對流量計輸出數據采集、轉換、記錄和處理;儀器通過LED來設置注漿過程參數和控制記錄過程,通過集成在儀器上的微型打印機輸出注漿數據。該記錄儀能夠記錄注漿過程中的樁號、開始結束時間、瞬時流量、注漿總量等參數,主要適用于公路壓密注漿、純壓式注漿、高壓旋噴注漿、高鐵巖溶注漿等基礎類注漿工程。

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀



設備安裝及原理

注漿記錄儀:

應使用合適的操作平臺放置注漿記錄儀,放置位置應便于操作人員觀察和操作,使用時先將電磁流量計連接到記錄儀后面板對應的接口,并連上電源線,然后將電源線另一端插頭插入220V交流電插座。

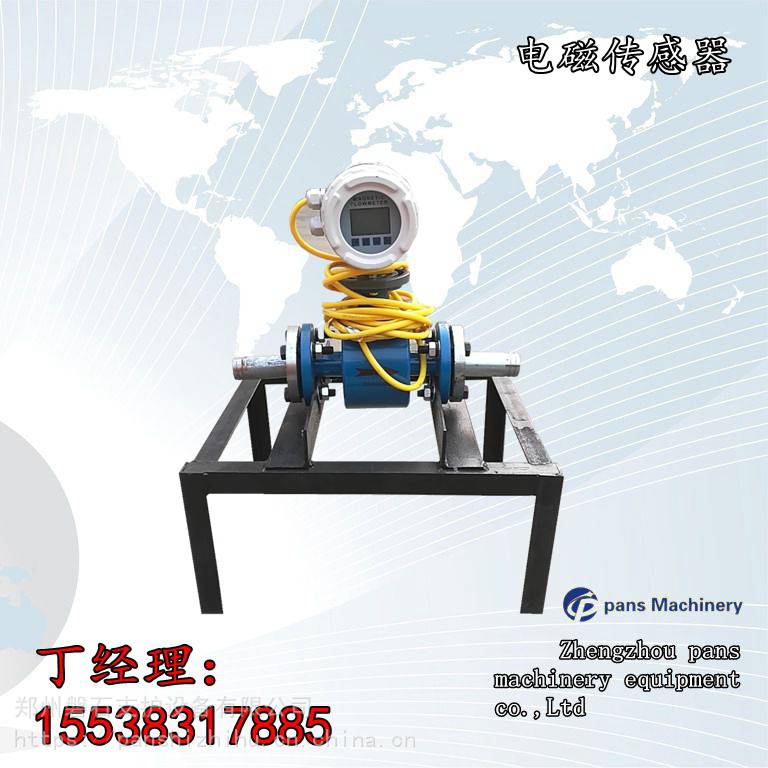

電磁流量計:

將電磁流量計串聯到注漿泵后的注漿管路中,流量計兩端用配套法蘭和鋼管與注漿管路連接,若與注漿管路孔徑大小不同要使用不同的變徑管;鋼管與軟管連接處用卡箍或鐵絲緊固。安裝時必須讓電磁流量計上箭頭方向與水泥漿流動方向一致。

注意流量計信號線插入記錄儀四孔航空插孔,即標記為“流量”的航空插孔上;

泵的壓力低于7MPa,流量計安裝在泵的出口1m位置,高于7MPa安裝在泵的進漿位置。

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀



性能指標

注漿記錄儀主機精度:1.0%;

電磁流量計量程: 0~150L/min;精度:1.0%;分辨率0.01L/min(可根據用戶要求定制)。

打印機正在打印的時候,不要進行其他操作,等打印完成后在進行其他操作。

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀





操作說明

開機后,系統開機自檢,LED屏幕逐個數字顯示,所有指示燈處于熄滅狀態;待開機聯系電話顯示完全,系統完成自檢,進入待機狀態。

在進行注漿流量記錄的操作分為兩種類型,分別為直接進行記錄操作和設置注漿參數后進行記錄操作兩種。與之對應,LED屏幕也分別有“記錄”狀態和“參數設置”狀態,LED的三格屏幕顯示內容分別有不同的定義。

1、“記錄”狀態

兩種方式進入“記錄”狀態:

①在待機狀態下,按“開始/打印”鍵,“開始”指示燈點亮,進入“記錄”狀態。

②設置完成后,按“開始/打印”鍵,“開始”指示燈點亮,進入“記錄”狀態。

“記錄”狀態下LED的左、中、右三格分別顯示時間、漿液流速和總注漿量(以面向記錄儀前面板方向)。

“參數設置”狀態

在待機狀態時,按“退出/菜單”鍵,LED左格顯示“1”并閃爍,進入“參數設置”狀態。

“參數設置”狀態下LED的左、中、右三格分別顯示參數代號、分隔符和參數值(以面向記錄儀前面板方向)。

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀


山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀



使用過程中注意保護連接線纜,不能硬拉硬拖,避免線纜在擺放和撤收中出現纏繞和打結,防止有重物沖砸線纜,儀器上的航空插頭、插座要避免雨水和灰塵的侵入。 電磁流量計在每次使用完畢后必須擦拭干凈,尤其將流量計管道內水泥漿用清水沖洗干凈,以防殘余水泥固結影響電極性能。

山東棗莊高壓注漿泵-灌漿記錄儀- 磐石重工注漿記錄儀



3、注漿記錄操作

注漿記錄操作包括以下步驟:

按記錄儀后面板上“開關”鍵,待記錄儀前面板LED顯示完全,所有指示燈熄滅,進入待機狀態;

按“開始/打印”鍵,“開始”指示燈亮,進入“記錄”狀態,表明準備好開始注漿記錄,“時間”開始記錄;

按“噴漿”鍵,“噴漿”指示燈亮,開始注漿記錄,中格“流速”格上顯示實時的漿液流速,LED右格“總漿量”格上顯示隨時間累計的總注漿量;

記錄完成,按“結束/確定”鍵,所有指示燈全滅,結束注漿記錄;

按“開始/打印”鍵,打印機開始工作,打印注漿數據。

注漿記錄操作也可以在參數設置操作完成后,按照2-5的順序進行。

4、參數設置操作

在待機狀態時,按“退出/菜單”鍵,LED左格“時間格”顯示“1”并閃爍,說明進入設置狀態(左格“時間格”顯示為參數代號,分別為1~10;右格“總漿量格”為該參數下的數值);

按“結束/確定”鍵,LED左格“時間格”內容不再閃爍,LED右格“總漿量格”內容閃爍,表明可以修改與LED左格中參數代號對應的參數值;

按“開始/打印+”鍵LED右格中參數值增加,按“噴漿-”鍵LED右格中參數值減小,設定好參數值后,按“結束/確定”鍵,LED右格“總漿量格”內容不再閃爍,參數修改成功;

按“開始/打印+”鍵,LED左格“時間格”顯示的參數代號增加,用于選擇要修改的參數,然后按照2-3的步驟依次類推設置相應參數;

參數設置完畢,按“退出/菜單”鍵,記錄儀進入待機狀態。

打印格式

注漿資料

樁號:0001號

日期:2017年9月17日

開始時間:15時18分31秒

結束時間:15時22分47秒

注漿時長: 4分

平均流速:57.9L/min

總漿量:246升

————————————————————————

時間(HH:MM) 流量(L/min) 累計漿量(L)

15:19               57.7          58

15:20               57.8          116

15:21               58.1          174

15:22               58.2          232

15.22               58.7          246

裝箱產品配套情況

(1)WGJ-E2A注漿記錄儀主機     1臺

(2)電磁流量計                 1臺

(3)出廠校準證書               1份

(4)出廠使用說明               1份

(5)對接法蘭                   2個

(6)螺栓+螺母+彈墊             8套

(7)墊圈                       2個

(8)直通管                     2個
