| 往復單元 : | 柱塞泵 | 品牌 : | 立式高壓泵 |
| 型號 : | GPB-90E高壓泵 | 材質 : | 鑄鐵 |
| 用途 : | 排污泵 | 訂貨號 : | GPB-90E型 |
| 貨號 : | 90-4 | 驅動方式 : | 電動 |
| 性能 : | 高壓 | 輸送介質 : | 液體 |
| 葉輪數目 : | 單級 | 泵軸位置 : | 臥式 |
| 葉輪結構 : | 敞開式葉輪 | 葉輪吸入方式 : | 單吸式 |
| 汽蝕余量 : | 1000 | 吸入口徑 : | 64 |
| 排出口徑 : | 19 | 重量 : | 5550 |
| 電壓 : | 380 | 功率 : | 90 |
| 規格 : | 柱塞泵 | 是否跨境貨源 : | 否 |

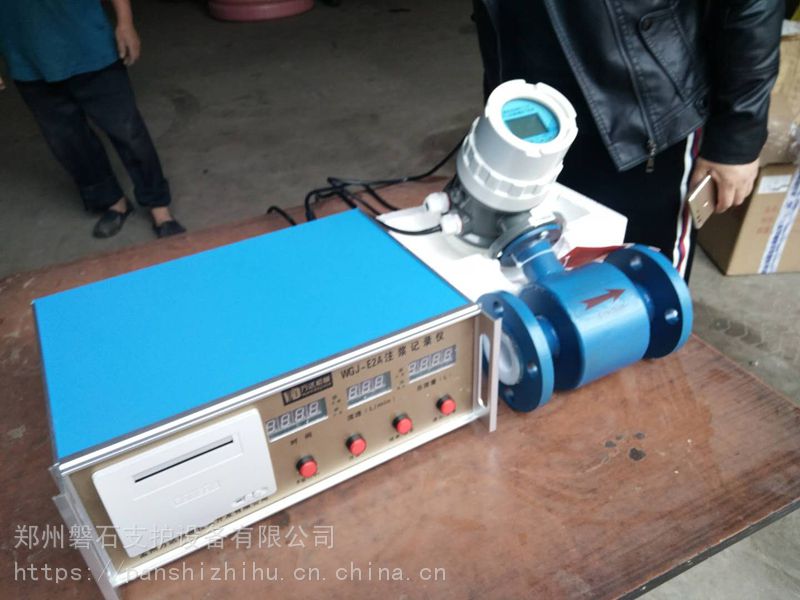

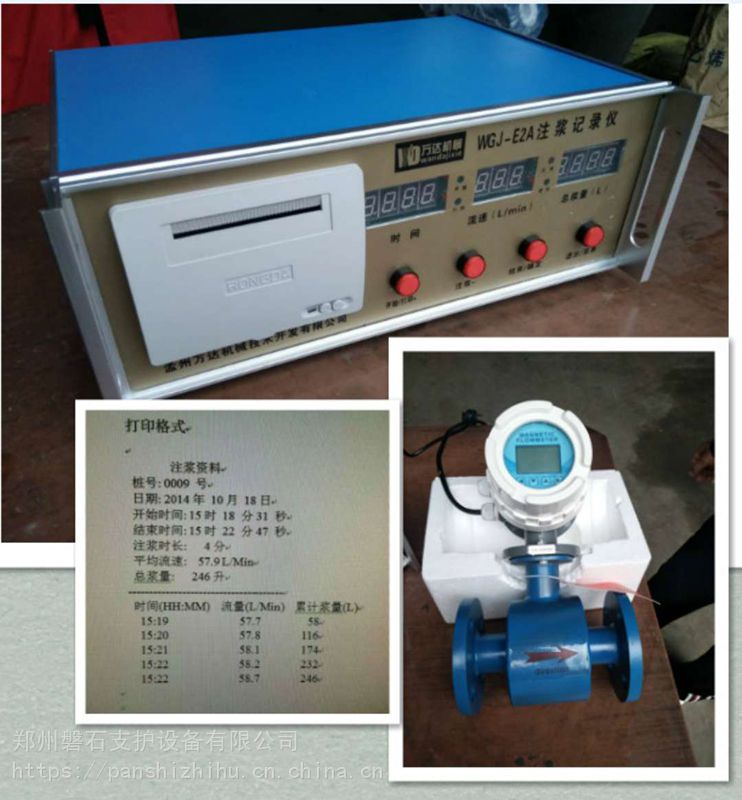

福建三明立式高壓泵高壓泵總成配套注漿記錄儀
高壓噴射注漿施工工藝流程
(1) 高壓噴射注漿施工工序應先分排孔進行，每排孔應分序施工。當單孔噴射對鄰孔無影響時，可依次進行施工。單管法非套接獨立的旋噴樁不分序，依次進行施工。
(2) 高壓噴射注漿旋、擺、定噴射結構形式，對套接、搭接、連接、“焊接”孔與孔應分序施工。
主要技術參數
序號 | 主要技術參數 | 單位 | |||
電動機功率 | 55KW | 90KW | |||
1 | 匹配電動機型號 | YE2VP280M-6 | YE2VP280M-4 | / | |
2 | 作用形式 | 臥式往復單作用柱塞式 | 臥式往復單作用柱塞式 | / | |
3 | 柱塞數量 | 3 | 3 | 個 | |
4 | 柱塞直徑 | 50 | 50 | mm | |
5 | 工作行程 | 100 | 100 | mm | |
6 | 輸入轉速 | 390～900 | 590～1330 | r/min | |
7 | 排出流量 | 32～75 | 50～110 | L/min | |
8 | 工作壓力 | 40-48 | 33 | MPa | |
9 | 吸入管徑 | 64 | 64 | mm | |
10 | 排出管徑 | 19 | 19 | mm | |
11 | 外形尺寸 | 2820×1270×1220 | 2820×1270×1220 | mm | |
12 | 整機重量 | 3380 | 3450 | Kg | |
噴射注漿:高壓噴射注漿法為自下而上連續作業。噴頭可分單嘴、雙嘴和多嘴。 1) 當注漿管下至設計深度，噴嘴達到設計標高，即可噴射注漿。 2) 開噴送入符合設計要求的水、氣、漿，待漿液返出孔口正常后，開始提升。 3) 高壓噴射注漿噴射過程中出現壓力突降或驟增，必須查明原因，及時處理。 4) 噴射過程中拆卸噴射管時，應進行下落搭接復噴，搭接長度不小于0.2m。 5) 噴射過程中因故中斷后，恢復噴射時，應進行復噴，搭接長度不小于0.5m。
