| 往復單元 : | 柱塞泵 | 品牌 : | 柱塞式注漿泵 |
| 型號 : | GPB-10 | 材質 : | 鑄鐵 |
| 用途 : | 管道泵 | 訂貨號 : | GPB-10-1 |
| 貨號 : | GPB-10-1 | 驅動方式 : | 電磁 |
| 性能 : | 不阻塞 | 輸送介質 : | 污水泵、雜質泵 |
| 葉輪數目 : | 單級 | 泵軸位置 : | 臥式 |
| 葉輪結構 : | 半開式葉輪 | 葉輪吸入方式 : | 單吸式 |
| 吸入口徑 : | 51 | 排出口徑 : | 32 |
| 重量 : | 380 | 電壓 : | 380 |
| 功率 : | 7.5 | 規格 : | 柱塞泵 |
| 是否跨境貨源 : | 否 |
泵的用途
GPB-10變頻三缸柱塞泵（以下簡稱GPB-10柱塞泵）是一種臥式往復單作用泥漿泵，該機采用變頻電機及變頻器控制裝置，可實現壓力、流量無級調速；柱塞式結構，壓力大、密封件更換方便快捷，設有閉式油路循環，對柱塞起到潤滑冷卸作用，極大的延長了密封件的使用壽命；V帶傳動，具有運轉平穩無噪聲、可吸收振動和緩和沖擊、當過載時，傳動帶與帶輪之間發生相對滑動而不損傷其它零件，起到保護作用，是傳統BW150型注漿泵的改進產品，該泵可輸送清水、泥漿、水泥漿、水泥砂漿，主要用于道路、橋梁、水壩、礦山和高層建筑的注漿施工工程。適用于地質巖心鉆探工程中向鉆孔輸送沖洗液（泥漿、清水、皂化液）及中、低壓水泥漿灌注。
該泵有電動機驅動和柴油機驅動兩種型式，也可根據用戶需要生產特制機型（需在訂貨時提出），由于生產的泥漿泵在不斷地改進中，本說明書介紹與實物可能稍有出入，請用戶在使用時注意區分。
?
主要技術參數
序 號 | 主要技術參數 | 數 值 | 單 位 | |
1 | 缸?? ? 數 | 3 | 個 | |
2 | 柱塞直徑 | 55 | mm | |
3 | 柱塞行程 | 90 | mm | |
4 | 吸水管直徑 | 51 | mm | |
5 | 排水管直徑 | 32 | mm | |
6 | 電動機功率 | 7.5 | 11 | KW |
7 | 匹配電動機型號 | YE2VP132M-4 | YE2VP160M-4 | / |
8 | 電機轉速 | 1440 | 1460 | r/min |
9 | 流?? ? 量 | 0～160 | 0～160 | L/min |
? ? 10 | 壓?? ? 力 | 8 | 10 | MPa |
11 | 外形尺寸 | 2000×800×900 | mm | |
12 | 重??? 量 | 380 ? | 420 | Kg |
?
泵的結構及特點

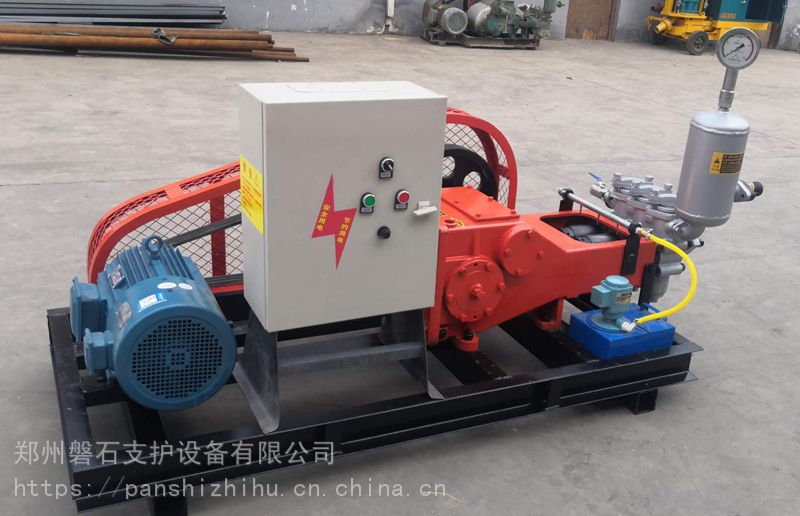

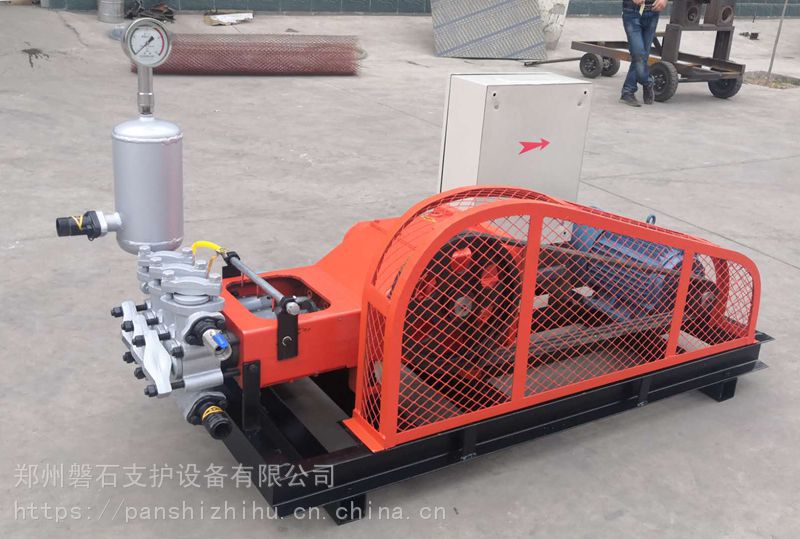

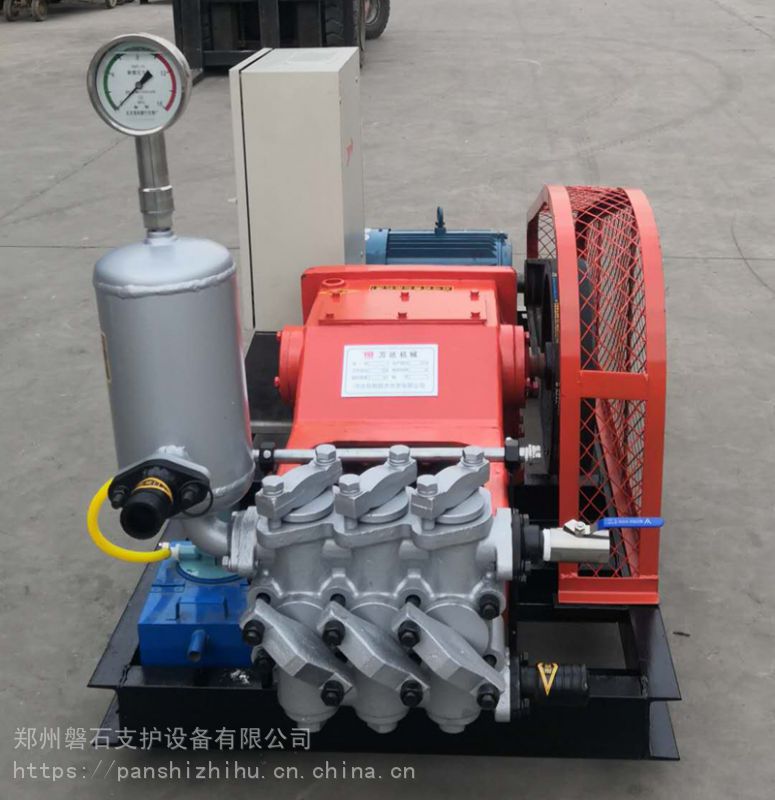

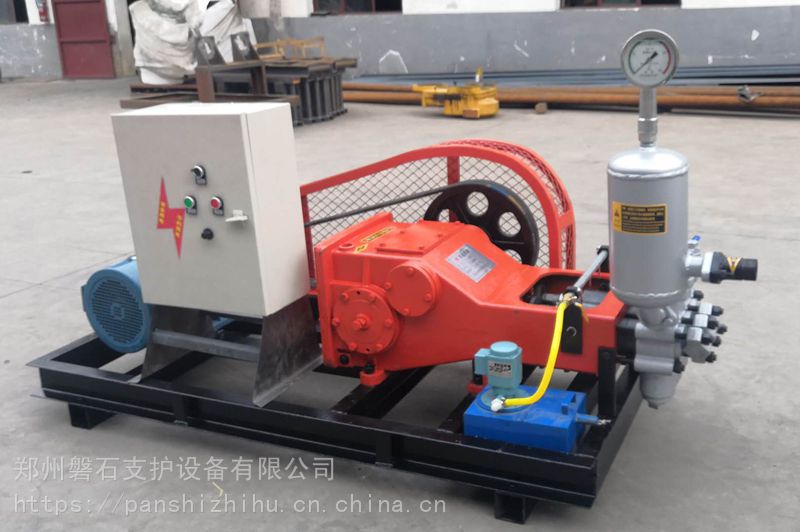

GPB-10柱塞泵主要由泵頭總成、曲軸箱總成、中節、電動機、泵架、油泵潤滑系統、氣室、壓力表、V型帶及帶輪護罩等部分組成（詳見附錄 圖1）
泵頭總成
泵頭總成主要由泵頭、閥座、32鋼球、上壓蓋、O型密封圈65×5、上壓板、進漿口、出漿法蘭、等部分組成，是吸排漿主要通道，泵頭上三個水缸有共同的吸水通道和排水通道，安裝有吸水管接頭和清洗閥門。
曲軸箱總成
曲軸箱主要由箱體、曲軸、大盤齒、連桿、十字頭、滑套、輸入軸齒輪、曲軸壓蓋、主軸壓蓋、密封座等部分組成。曲軸上裝有三根尺寸相同的連桿，每根連桿通過十字頭，活塞桿與柱塞連接，將曲軸的旋轉運動轉換成活塞的往復直線運動，從而吸入和排出漿液。曲軸的旋轉是由主軸上軸齒輪和曲軸大盤齒嚙合驅動的，曲軸箱頂部設有加油標尺、拔下此標尺可向箱內加注柴機油，并具有排氣功能，曲軸箱后蓋上設有放油螺栓。
?
警示：設備投入運行前，請為曲軸箱加注柴機油，油液達到油標螺栓孔為宜,機架安裝盡量要放置水平，以免齒輪油液飛濺不均，部分齒面或曲軸缺油，造成機件干磨而損壞。！！！
?
夏季? 10W/30CD柴機油(GB1122 97)??? 數量約10Kg
冬季? 15W/40CD柴機油(GB1122 97)??? 數量約10Kg
?
警示：新機運行30?-50小時內，應更換曲軸箱內潤滑油， 次換油不應該超過200?小時，以后換油視具體情況，發現油臟、變色、油箱內有顆粒或鐵屑等應立即更換潤滑油，含有水分及變質的潤滑油不能使用。
泵架
GPB-10三缸柱塞泵的泵架用槽鋼、角鋼、鋼管、鋼板拼焊而成，底座槽鋼上有地腳螺栓安裝孔，通過地腳螺栓可將泵在機臺木梁上固定。
氣室與壓力表
GPB-10三缸柱塞泵設置有空氣室，具有緩沖、穩定出漿壓力作用，氣室與出漿管及壓力表相通，本泵選用KBY-lA抗震壓力表，量程0-16MPa，該表有良好的抗壓力震動性能，經久耐用，造型美觀。出漿口與氣室出漿法蘭用雙頭螺栓聯接，出漿口內徑32 mm。
??清洗閥
清洗閥安裝在泵體出漿口一側，使用時打開球閥，便于注漿結束后清洗泵頭，如不及時清洗會堵塞空氣室進氣口，造成壓力表不顯示，壓力過高，損傷主機。
? 警示：嚴禁使用清洗閥卸荷，腔內壓力過高，直接卸荷會造成閥體損壞！！！
吸水管與濾水器
吸水管是夾布橡膠管，內徑51毫米，外徑70毫米，長度不超過2.5米,濾水器外殼上有許多小孔可防止雜物和大顆粒砂子進入泵內，濾水器內部有一橡膠逆止閥，在短時間停泵時防止吸水管內液體大量流失。
主要特點
該泵在結構上有以下特點：
○ 該泵在主要密封部位廣泛采用了角密封結構，密封可靠，工藝簡單，裝拆方便。
○ 變頻電機無級變速、適合不同工況。
○ 采用高壓密封結構，使密封可靠，采用耐磨柱塞、使柱塞更耐用。
○ 結構簡單，維護方便。
○ 易損件少，使用維修費用低（易損件主要為密封圈、閥座、閥球、柱塞）
○ 采用柱塞及球閥結構，對漿液中的顆粒物質不敏感，適合多種介質輸送。
?
? 泵的使用與維護
GPB-10柱塞泵在鉆探機臺上的安裝:
注漿泵安裝基礎應平整，不要傾斜。
用地腳螺釘將泵固定在基礎上，防止泵在工作時振動。
開泵前的準備工作:
注漿泵經過長期停止使用或重新安裝以后，在開動前一定要進行下列準備工作:
檢查各部潤滑油是否充足。
4.2.2 檢查濾水器吸水管道是否暢通。
4.2.3 檢查各運動部分運動有無卡阻。
4.2.4 檢查三角皮帶是否繃緊，三角皮帶松緊應一致。
4.2.5 檢查各緊固件有無松動，特別是柱塞填料壓蓋、十字頭與活塞桿連接螺紋是否擰緊。
檢查泵的吸水高度，在海拔1000米以內的地區，泵的吸水高度應不超過2.5米，在海拔1000米以上的地區，應根據當?shù)卮髿鈮航档统潭取p少泵的吸入高度。
檢查濾水器浸入泥漿池的位置，一般應在泥漿液面0.3-0.5米以下，濾水器距漿池底位置不小于0.5米。
? 警示：嚴禁高壓憋泵，每班使用完必須徹底清理泵頭、氣室，并派專人操作設備，注漿作業中注意壓力表變化，如果壓力表指針迅速升高，應立即停泵、排壓、卸荷，否則會造成曲軸、連桿、泵頭、齒輪等機件的損壞，延誤工期！！！
??泵的工作介質為泥漿或水泥沙漿時，砂子直徑應在2毫米以內，并保證其流動性。
??泥漿泵不吸漿時，應及時檢查排除或加灌引水，干磨時間長會燒壞密封圈。
注意事項:
泵的工作介質應無雜質，無腐蝕性，粘度24帕斯卡秒以下，比重小于1.2，含砂量不超過4%。
經過調速器變換轉速快慢時，切勿低速、超負荷、憋壓?jiǎn)?dòng)電動機，否則容易損壞電動機、變頻調速器及泵頭、泵體。
警示：嚴禁低轉速高壓帶負荷啟動電機，否則容易損壞電機及變頻調速器等電氣元件！！！?
根據出漿量檢查漿泵的工作是否異常，正常即可接通漿池進行正常作業。
? ?在氣溫寒冷的季節里、若停泵時間較長，應將泵及管路中的液體放出，以免凍裂機件。
?
泵的維護保養:
定期檢查各密封部位的密封情況。
?警示：如發現漏油、漏漿情況要立即修理或更換密封件，以免造成更大的不必要的損失！！！。
定期檢查各運動部位的潤滑情況，經常保持各潤滑部位有足夠的潤滑油。
警示：減速箱內潤滑油高度不足或無潤滑油會導致減速箱內零件異常磨損甚至報廢！！！
經常檢查各緊固件是否松動。
注意泵在工作時的異常響聲，如發生異常響聲應停泵檢查排除。
?
泵的拆卸與裝配
GPB-10柱塞泵可按泵體、動力機、機架三大件分解運輸，在修理時，泵體、電動機可全都拆卸。
泵的整機分解:
拆下曲軸箱底座上的4個固定螺拴，可將曲軸箱與機架、動力機分離。
拆下動力機底座上四個固定螺拴，可使電動機與機架分離。
