| 產品特性 : | 隔離安全柵 | 是否進口 : | 否 |
| 產地 : | 重慶 | 品牌 : | 宇通儀表 |
| 型號 : | RPG-1490S-Ex | 訂貨號 : | RPG-1490S-Ex |
| 安裝方法 : | 導軌安裝 | 貨號 : | RPG-1490S-Ex |
| 傳輸精度 : | ±0.1% | 加工定制 : | 是 |
| 類型 : | 安全柵 | 適用范圍 : | 安全柵 |
| 輸出負載 : | 0~800Ω | 規格 : | 厚25×高80×長80（mm） |
| 是否跨境貨源 : | 否 |
品牌介紹：
宇通儀表在工業過程信號處理領域歷經30年歷史，是中國儀器儀表行業協會理事單位，并主持起草了安全柵、溫度變送器，安全柵等國家標準。數百萬臺產品生產積累的工藝及技術在工業過程信號處理領域得到大量應用和認可。在澳大利亞建立的產品研發基地正致力于出產功耗更低、體積更小、安全性更強、性能更穩定的工業過程信號處理儀表。產品用于工業自控系統中各種信號的安全隔離、配電、轉換、分配、報警設定等功能要求；在電力、化工、石化、建材、冶金、造紙、制藥、環保、機械制造等行業，都獲得了普遍應用。
概述：
向現場處于危險區域的2線制或3線制變送器提供配電電壓，并檢測來自變送器的4~20mA 電流信號，經過隔離、干擾抑制等處理后，向安全側的控制系統或其它單元組合儀表輸出直流電流4~20mA 或直流電壓信號1～5V。該隔離安全柵也可以用于隔離傳輸現場設備的直流電流源4~20mA 信號。
單通道。一路輸入, 一路輸出。采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

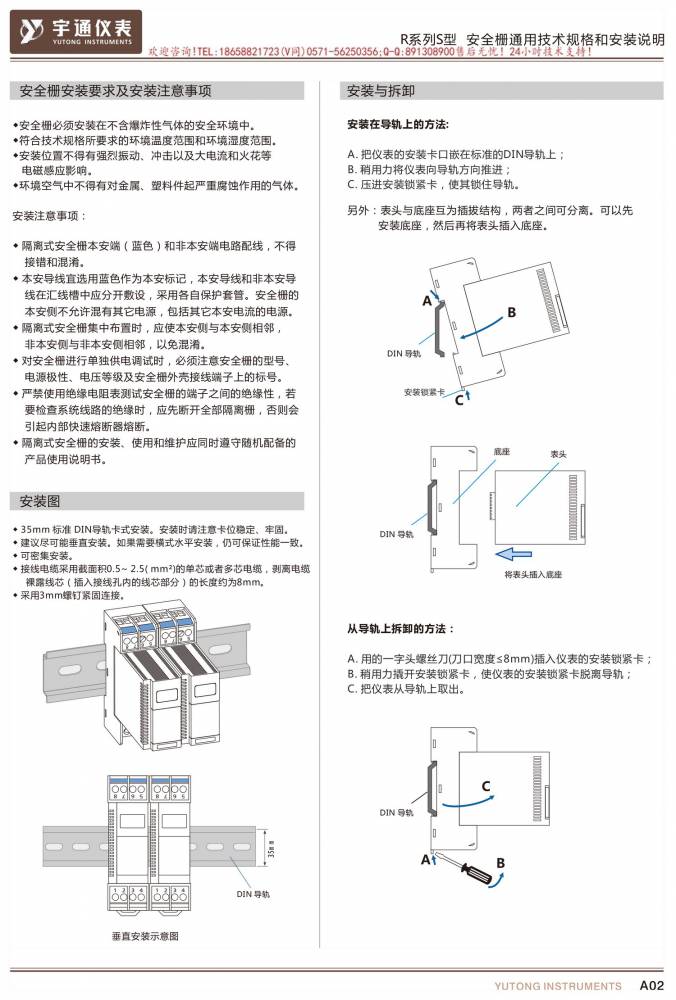

表頭與底座互為拔插結構，接線端子布置在底座的兩端，接線采用M3螺絲緊固, 標準的35mmDIN導軌卡式安裝。
可以與DCS、PLC等系統或其它儀表配套使用。
功能及特點：
用于給現場變送器配電
4～20mA 輸入, 隔離輸出 4～20mA 或1～5V。
單通道，一入一出。
輸入－輸出－電源之間隔離。
模塊化電路, 小體積。
表頭與底座互為拔插結構, 可帶電拔插。
標準的35mmDIN導軌卡式安裝。
供電電源
供電電壓范圍：20~30VDC
額定供電電壓 24V DC
電流消耗：<48mA（24VDC供電時20mA輸出時）
電源指示：通電時，LED電源指示燈亮
輸 入 （本安）
輸 入：4～20mA
輸入阻抗：24 Ω
輸入電流：約 24mA
給變送器的配電：開路電壓≤2 V 20mA時電壓：≥1 V
輸 出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負 載：電流 4~20mA 輸出時, ≤350Ω(出廠默認),電壓 1 5V ≥10KΩ
輸出紋波： <10mV p-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間： <10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍：5~95%（無冷凝 ）
外形尺寸：厚25×高80×長80（mm）
整機重量：約 85g
安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數：
本安輸入端連接變送器時 (端子5-6), Um = 250VAC/DC Uo = 26.2V
Io = 123mA Po = 0.81W Lo = 1.4 mH Co = 0.05μF
本安輸入端連接電流源時 (端子6-8), Um = 250VAC/DC Uo = 7.2V Io = 3.7mA Po = 7W Lo =2.4 mH Co = 4μF
型號 . 選型
名稱 | 型號 | 通道 | 說明 | 輸入類型 | 輸出 |
變送器或電流信號輸入 | RPG-1400S-Ex | 1入1出 | 向現場處于危險區域的2線制或3線制變送器提供配電電壓，并檢測來自變送器的電流信號，經過隔離、干擾抑制等處理后，向安全側的控制系統或其它單元組合儀表輸出直流電流或直流電壓信號 | 4~20mA | 4~20mA |
RPG-1401S-Ex | 1~5V | ||||
RPG-1490S-Ex | 特殊指定訂貨 | ||||

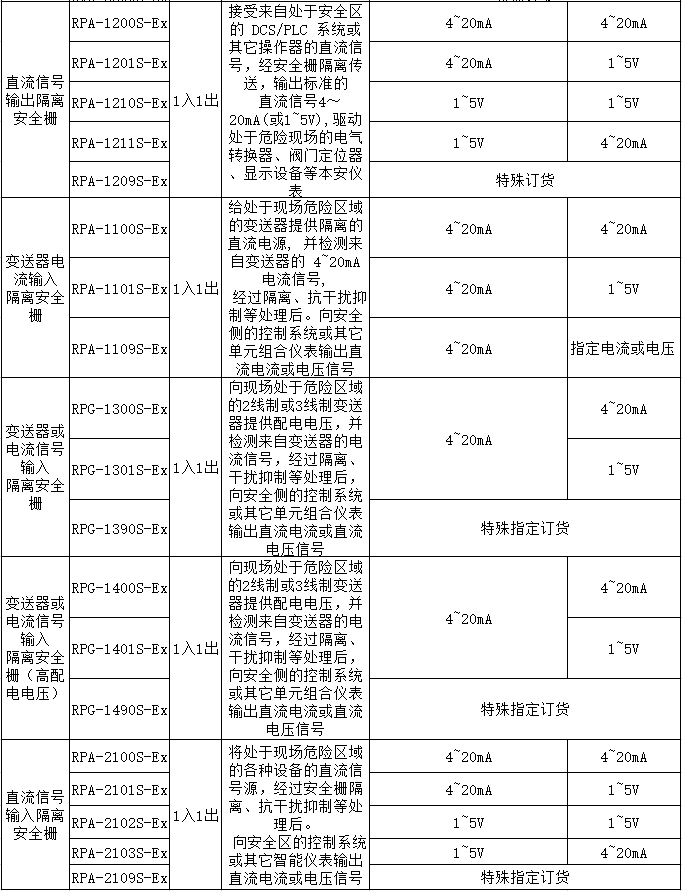

宇通RS系列型號：
