| 品牌 : | 賽世達 |
主要零件材料 1 閥體 WCB CF8 CF8M CF3M 2 閥座，安徽自力式調節閥廠家報價，安徽自力式調節閥廠家報價、套筒 304 304 316 316L 3 閥芯 304 304 316 316L 結構圖2 4 墊片 聚四氟乙烯(PTFE) 5 導向套 304 304 316 316L 6 支座 304 304 316 316L 7 閥蓋 304 304 316 316L 8 底盤 304 304 316 316L 9 彈簧 65Mn 304 316 316L 10 填料 聚四氟乙烯(PTFE)/柔性石墨 11 螺母 304 304 316 316L 12 執行器 25#(特殊要求可訂做) 主要性能指標 設定值偏差 ±8% 允許泄露量 (在規定實驗條件下) 硬密封 4×0.01%閥額定容量 軟密封 DN15～50 DN65～125 DN150～250 10氣泡/min 20氣泡/min 40氣泡/min 允許工作溫度 公稱通徑 15～125mm 150～250mm 密封型式 硬密封 ≤150℃ ≤140℃ 冷卻罐≤200℃ 冷卻罐和加長件≤200℃ 冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※ 軟密封 ≤150℃

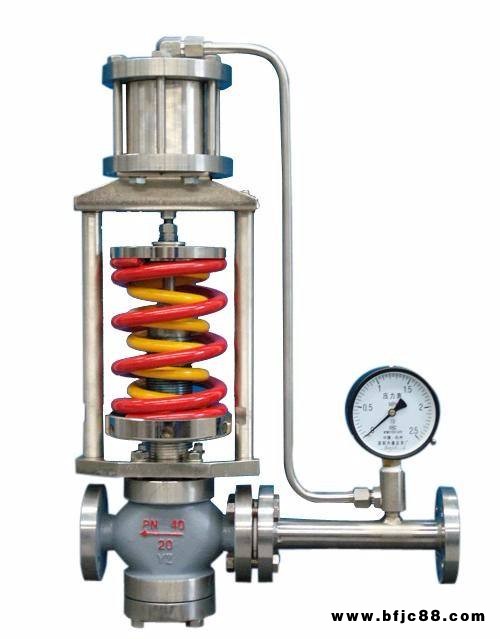

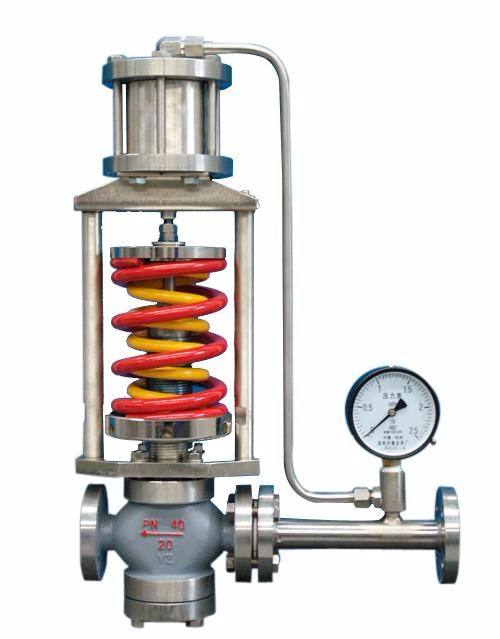

1.閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。 2.為便于現場維修及操作，調壓閥四周應留有適當空間。 3.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。 4.調壓閥通徑過大(DN≥100 時)，應有固定支架當確認介質很潔凈時，件3可不安裝。 5.位置實在不允許時，旁通閥(手動)可以省略(我們不推薦) 。 6.閥組后根據需要用戶可選配止回閥、安全閥等。 7.閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約 3個月灌水一次。

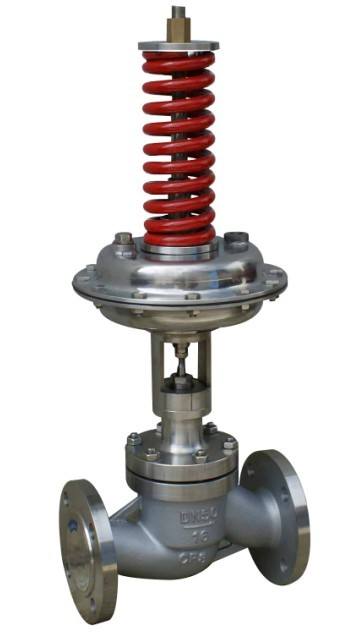

自力式調節閥直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。 間接作用 間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。 如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。 如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。 如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。
