| 品牌 : | 賽世達 |

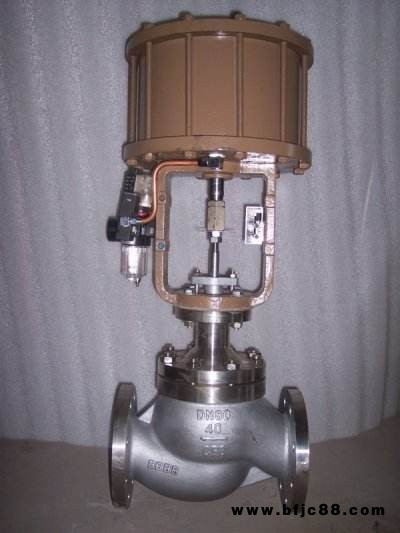

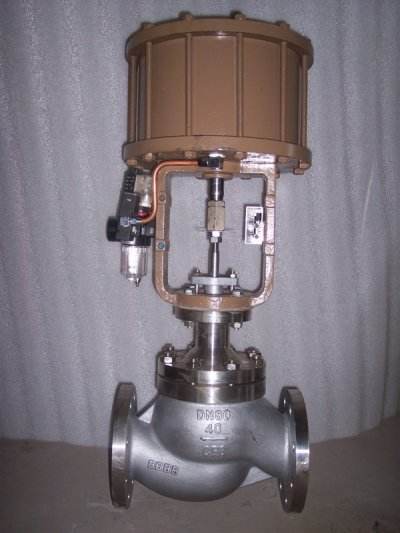

套筒薄膜調節閥方案（調節閥配用電－氣閥門定位器） 主要由套筒調節閥、氣閥門定位器、失電（信號）比較器、單電控電磁換向閥、氣動保位閥、閥位信號返回器等組成。其工作原理如下： 1，甘肅套筒調節閥、斷氣源：當控制系統氣源故障（失氣）時，套筒保位閥自動關閉將定位器的輸出信號壓力鎖定在氣動控制閥的膜室內，輸出信號壓力與控制閥彈簧產生的反力相平衡，氣動控制閥的閥位保持在故障位置。該保位閥應設定在略低于氣源的 小值時啟動。 2、斷電源：當控制系統電源故障（失電）時，失電（信號）比較器控制單電控電磁換向閥的輸出電壓消失，甘肅套筒調節閥，單電控電磁換向閥失電，單電控電磁換向閥內的滑閥在復位彈簧的作用下滑動，甘肅套筒調節閥，電磁閥換向，將氣動保位閥的膜室壓力排空，氣動保位閥關閉，將定位器的輸出信號壓力鎖定在氣動控制閥的膜室內，輸出信號壓力與控制閥彈簧產生的反力相平衡，氣動控制閥的閥位保持在故障位置。

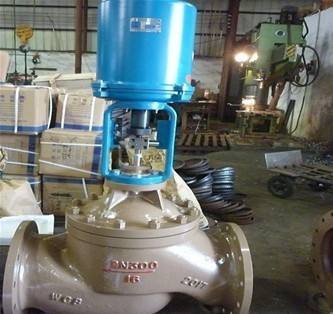

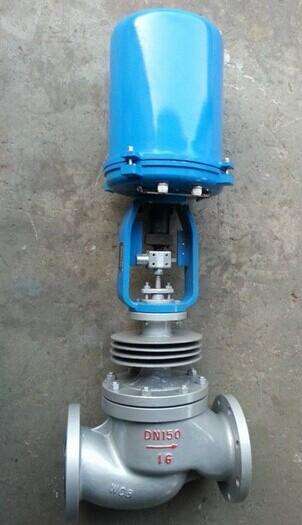

基本介紹編輯 套筒調節閥 電動套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和精小型套筒閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 套筒式調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。
套筒調節閥，由3810L型(或PSL系列)直行程電子式電動執行機構和精小型套筒閥組成。內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 套筒式調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥座上時閥門嚴密關斷。閥座直徑的大小影響調節閥的流量系數Cv 。閥瓣上平行于軸向有對稱分布的平衡孔, 使閥瓣上下端面的腔室連通, 這樣閥內介質作用在閥瓣軸向上的力大部分相互抵消, 介質在閥桿上產生的不平衡力就非常小。套筒上有一個聚四氟乙烯平衡密封座, 當閥瓣全關時, 閥瓣上平衡密封面壓緊在套筒上的聚四氟乙烯平衡密封座上形成嚴密切斷, 保證上腔室的介質不能進入平衡室。當閥瓣上下移動時, 套筒上的節流窗口的通道面積會發生變化, 從而實現調節管道內介質流量和壓力等的功能。
