品牌 : | 賽世達 |
氣動薄膜調節閥特點 · 采用平衡式閥芯結構,軸向不平衡力小,允許壓差大,穩定性好。 · 套筒互換性強,拆裝方便,容易維修。 · 全金屬閥芯適合多種工作場合,達到Ⅳ級泄漏標準,ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。 · 閥體按流體力學原理設計成等截面低流阻流道,可調范圍大,固有可調比為50,額定流量系數增大30%。 · 執行機構采用多彈簧結構,高度減少30%、重量減輕30%。 · ZXMV型波紋管密封型調節閥,對移動的閥桿形成了完全的密封,堵 流體外漏。 · ZXMJ型調節閥帶有保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合。 高溫波紋管型氣動薄膜調節閥主要零件材料 閥體、閥蓋:HT200,ZG230-450,ZG1Cr18Ni9Ti 閥芯、閥座:1Cr18Ni9Ti,四川氣動薄膜調節閥推薦廠家,司太萊合金堆焊 軟密封閥頭:增強聚四氟乙烯 填料:聚四氟乙烯,四川氣動薄膜調節閥推薦廠家、柔性石墨 波紋管:1Cr18Ni9Ti 墊片:橡膠石棉板、10#、1Cr18Ni9Ti,四川氣動薄膜調節閥推薦廠家、 纏繞墊片 膜蓋:A3 波紋膜片:丁腈橡膠夾增強滌綸織物 彈簧:60Si2Mn 推桿、閥桿:2Cr13、1Cr18Ni9Ti 襯套:2Cr13

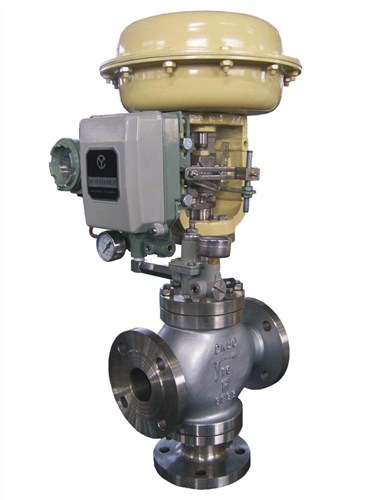

產品概述 ZJHM精小型氣動薄膜套筒調節閥,由氣動薄膜多彈簧執行機構和精小型套筒閥組成。多彈簧執行機構高度低、重量輕、裝備簡便,精小型閥體結構緊湊、流道通暢,具有較大的流量系數。適用于對泄露量要求嚴格、閥前后壓差大及有一定粘度和含少量纖維介質的場合。 ■調節機構主要技術參數 公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司 商洽生產 額定流量 系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 等百分比 10 16 25 40
