| 產品特性 : | 水位儀器 | 是否進口 : | 否 |
| 產地 : | 北京 | 類型 : | 氣象水文儀器 |
| 品牌 : | 九州晟欣 | 型號 : | JZ-JZS型 |
| 規格 : | JZ-JZS型 | 外形尺寸 : | φ26mm 長度197mm |
| 重量 : | 約300克（不含線纜） | 產品用途 : | 長期記錄水深(壓力)和溫度 |
| 加工定制 : | 否 | 水溫水位記錄儀 : | 0～10m |
| 自記式潮位計 : | 0.05%F.S | 水溫水位計 : | 水位分辨力 1mm |
| 水溫記錄儀 : | 穩定性 0.05%F.S/年 | 水位計 : | 過載 2X F·S |

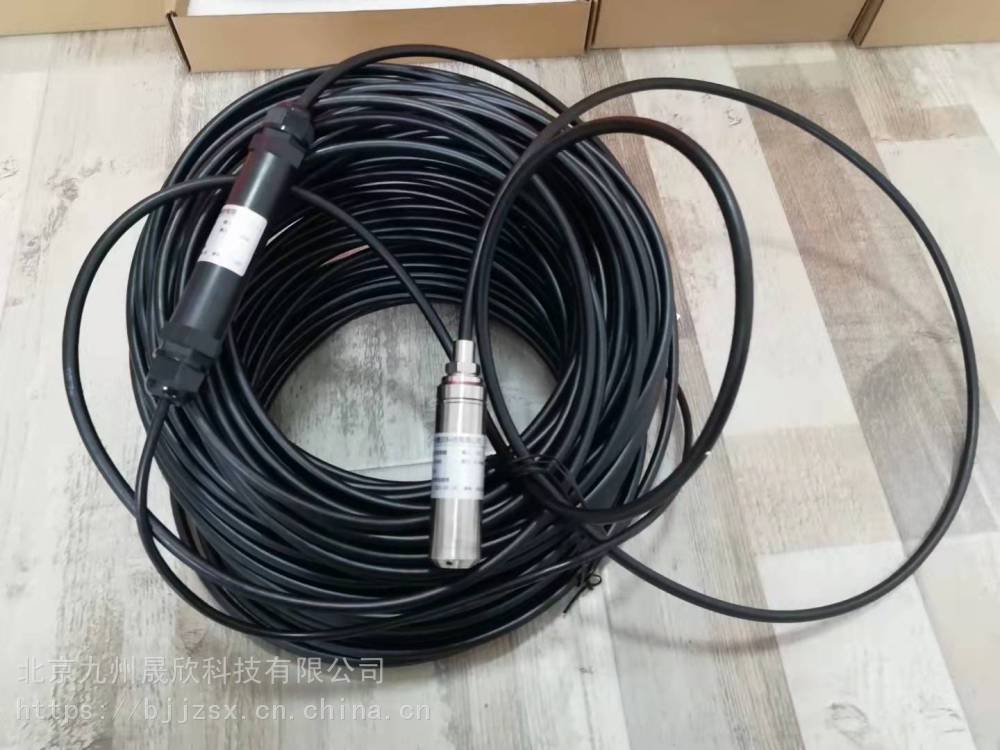

JZ-JZS型自容式水位水溫記錄儀/潮位計是一款自容式內部電池自供電的液位水位監測儀器，可用于長期記錄水深(壓力)和溫度,全不銹鋼或鈦合金結構,水位記錄儀包含了水位及溫度傳感器、內置大容量FLASH存儲器及高容量長壽命鋰電池，所有功能都集成在直徑26mm的金屬外殼的儀器內，適合地表水、地下水及海洋環境的水位、水溫測量。
JZ-JZS型自容式水位水溫記錄儀/潮位計特點：
1.2應用領域
JZ-JZS型自容式水位水溫記錄儀/潮位計主要應用領域有：
1.3產品規格
基本規格
| 壓力式水位計 | 外形尺寸 | φ26mm? 長度197mm |
?
基本性能參數
表1-2基本性能參數說明
?
| 參數項 | 說明 | |
| 主要性能指標 | 敏感元件 | 高穩型 長期使用無漂移 |
| 量程 | 0～10m H?O…0～200m H?O | |
| 水位精度 | 0.05%F.S（0～70℃）、1級精度 | |
| 水位分辨力 | 1mm | |
| 穩定性 | 0.05%F.S/年 | |
| 過載 | 2X F·S | |
| 溫度精度 | ±0.5℃ | |
| 溫度分辨率 | 0.1℃ | |
| 時間漂移 | ≤±1cm/10d(水溫變化≤±3℃) | |
| 溫度漂移 | ≤±1cm（水溫變化4℃～40℃） | |
| 內部電池壽命 | 10年（記錄一次/60分鐘） | |
| 存儲容量 | ＞50000條記錄（水位+水溫+電壓+時間） | |
| 實時時鐘 | ＜±5分鐘/年 | |
| 電氣特性 | 溫補范圍 | 0～50℃ |
| 工作溫度 | -10～80℃ | |
| 供電電壓 | DC5～30V （典型24V） | |
| 內部電池：2.7～3.6VDC | ||
| 電源保護 | 防反接、過電壓保護 | |
| 輸出方式 | RS485數字信號/MODBUS-RTU協議128個變送器節點 | |
| 結構特性 | 殼體材質 | 316L不銹鋼 |
| 測量介質 | 流體介質 | |
| 電纜材質 | 聚氨脂或聚氯乙烯 | |
| 電纜規格 | Φ7.6mm導氣屏蔽雙鋼絲線纜， | |
| 環境特性 | 防護等級 | IP68 |
| 重量 | 約300克（不含線纜） | |
| 環境振動： | 承受GB/T9359所規定振動試驗 | |
| 自由跌落 | 承受GB/T9359所規定的跌落試驗 | |
| 電磁環境 | 符合GB/T17626.8第3級 | |
| 平均無故障時間 | 不小于30000h |
?
?
工作原理
利用壓力傳感器來直接或間接感應水體靜水壓力從而實現水位測量的儀器。包括壓力傳感器及有關的引壓、信號傳輸、數據處理（含存貯、編碼和記錄）等裝置。采用靜壓液位測量原理， 處理單元實時采集壓力傳感器、溫度傳感器，并在內部運用復雜算法對壓力傳感器數據進行線性修正和溫度補償；系統采用傳感器全部為高穩定性，高精度傳感器，從根本上保證了產品的穩定性和精度；產品為RS485數字輸出接口，數據協議為標準MODBUS-RTU協議，支持組網。
?
?
?
2.1現場安裝
使用注意
1）產品底部要盡量遠離水體底部而且盡量垂直安裝，以避免底部污泥和雜物堵塞產品探頭入水口，保證測量精度；
2）嚴禁拆掉導水堵頭使用，嚴禁用硬物碰觸產品壓力膜片；
3）產品應緩緩放入測井或其他應用現場，嚴禁隨意拋投，避免產生水錘損壞壓力傳感器；
4）所測水體的變幅建議在產品滿量程70%～90%范圍內為宜，以確保有足夠的分辨力、精度和必要的安全過載能力；
5）產品防水電纜屏蔽層必須和金屬接線盒，金屬保護套等可靠金屬連接在一起，并與就近的大地可靠連接，以保證抗雷擊保護能力；
6）導氣電纜的雙鋼絲必須緊固安裝到現場緊固裝置上（特別是大量程），保證產品工作穩定性和測量結果的準確可靠；
7）使用過程中請嚴格按照下述建議接線順序接線，避免線路短接、錯接；
8）產品防水導氣電纜用戶接線端端口導氣管處有防水分子塞，應該妥善保護，切勿丟失，特別是在運輸和安裝過程中避免脫落和損壞，一旦破壞要及時更換，以避免水和潮氣通過電纜進入探頭內部，導致?lián)p壞；
電氣連接
自容式水位水溫記錄儀/潮位計輸出接口為RS485數字輸出，產品通過四芯防水連接器與讀數器建立連接，如下圖所示：
