| 品牌 : | MJV/閩嘉 | 型號 : | X44F46-16C 襯四氟三通旋塞閥 耐高溫強酸堿 |
| 材質 : | 襯四氟 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 25 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | 100 |

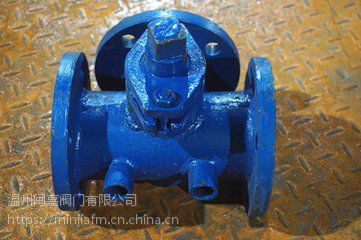

一、X44F46三通襯氟旋塞閥產品概述：
旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。基本系列有襯里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截?cái)嘟橘|(zhì)流動，也可進行介質分配（三通旋塞閥）。
二、X44F46三通襯氟旋塞閥主要零部件材質結構：
| 主要零部件名稱 | 鑄鋼 | 不銹鋼 | |||
| C | P | R | PL | RL | |
| 閥體閥芯閥蓋壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M |
| 襯里材料 | EP(F46)/PTFE(F4)/PFA(可溶性聚四氟乙烯)PO（聚烯烴）PE（超離分子量聚乙烯） | ||||
| 螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
三、X44F46三通襯氟旋塞閥技術范圍：
| 結構形式 | 驅動方式 | 設計標準 | 結構長度 | 鏈接法蘭 | 試驗和檢驗 |
| 獨特 | 手柄/蝸輪/氣動/電動 | API599/API6DHG/T20592-97 | ASMEB16.10 | ASMEB16.5 | API598/API6D |
四、X44F46三通襯氟旋塞閥PN0.6MPa主要外形尺寸：
| 公稱通徑 | 標準值 | 參考值 | |||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-φd | D0 | H | 重量 |
| PN0.6MPa | |||||||||||
| 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 120 | 80 | 6 |
| 20 | 3/4 | 130 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 120 | 90 | 2.4 |
| 25 | 1 | 140 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 160 | 1OO | 3.4 |
| 32 | 11/4 | 165 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 160 | 110 | 4.8 |
| 40 | 11/2 | 165 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 200 | 120 | 6.O |
| 50 | 2 | 203 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 250 | 135 | 8.8 |
| 65 | 21/2 | 222 | 160 | 130 | 11O | 3 | 16 | 4-φ14 | 250 | 145 | 11.5 |
| 80 | 3 | 241 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 300 | 180 | 15.2 |
| 1OO | 4 | 305 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 300 | 195 | 18.8 |
| 125 | 5 | 356 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 350 | 210 | 22.5 |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 200* | 450 | 48 |
| 200 | 8 | 457 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 200* | 490 | 65 |
| 250 | 10 | 533 | 370 | 335 | 310 | 3 | 24 | 12-φ18 | 240* | 550 | |
