| 品牌 : | 美科/FXMK | 型號 : | PZ41H、PZ41Y |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | DN15~DN1200 | 適用介質 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 電動 氣動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 直通式 |

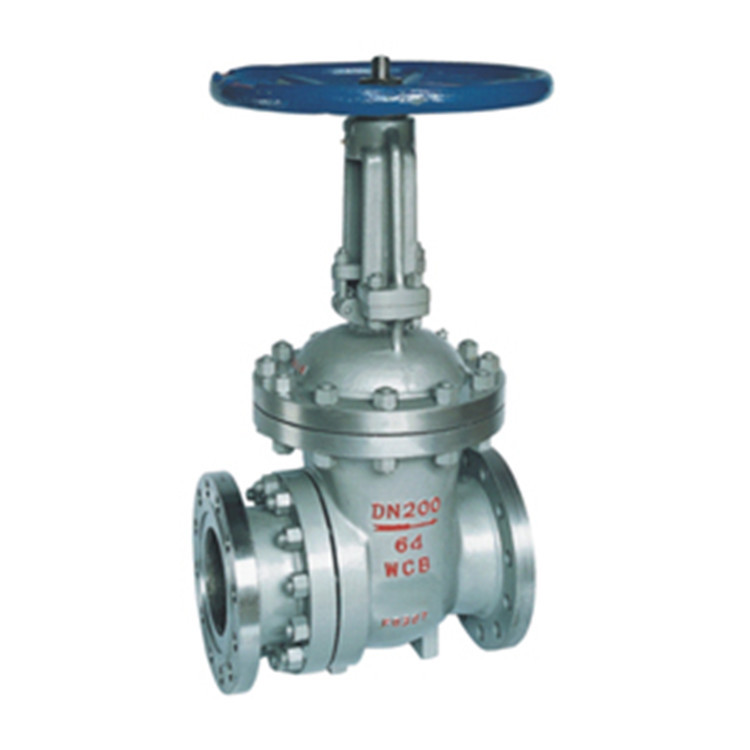

排渣閘閥PZ41H、PZ41Y
PZ41H排渣閘閥適用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為灰水混合物，渣水混合物（渣水比16）。 產品名稱 : 排渣閘閥 型號： PZ41H/Y 口徑： 50～500mm 壓力： 1.6MPa～6.4MPa 材質： 鑄鋼、不銹鋼
設計與制造標準：
●設計與制造：GB12234GB2595
●法蘭尺寸：GB9113JB/T79
●壓力溫度：JB/T74GB9131
●結構長度：GB/T12221
●對焊連接尺寸
●檢驗與試驗：JB/T9092GB13927
型號 | 公稱通徑 | 主要尺寸 | |||||||
L | D | D1 | D2 | b | Z-?d | H | |||
PZ41H-10C | 50 | 250 | 165 | 125 | 102 | 20 | 4-?18 | 335 | |
80 | 280 | 200 | 150 | 133 | 22 | 8-?18 | 510 | ||
100 | 300 | 220 | 180 | 150 | 24 | 8-?18 | 685 | ||
150 | 350 | 285 | 240 | 212 | 28 | 8-?22 | 790 | ||
200 | 400 | 340 | 295 | 268 | 30 | 12-?22 | 885 | ||
250 | 450 | 405 | 355 | 320 | 32 | 12-?26 | 1015 | ||
300 | 500 | 460 | 41O | 370 | 34 | 12-?26 | 1190 | ||
350 | 550 | 520 | 470 | 430 | 38 | 16-?26 | 1350 | ||
400 | 600 | 580 | 525 | 482 | 40 | 16-?30 | 1460 | ||
500 | 700 | 715 | 650 | 585 | 46 | 20-?33 | 1820 | ||
PZ41H-25 | 50 | 250 | 165 | 125 | 102 | 20 | 4-?18 | 335 | |
80 | 280 | 200 | 150 | 133 | 22 | 8-?18 | 510 | ||
100 | 300 | 235 | 190 | 158 | 24 | 8-?22 | 685 | ||
150 | 350 | 300 | 250 | 212 | 30 | 8-?26 | 190 | ||
200 | 400 | 360 | 31O | 278 | 34 | 12-?26 | 885 | ||
250 | 450 | 425 | 370 | 335 | 36 | 12-?30 | 1015 | ||
300 | 500 | 485 | 430 | 390 | 40 | 16-?30 | 1190 | ||
350 | 550 | 555 | 490 | 450 | 44 | 16-?33 | 1350 | ||
400 | 600 | 620 | 550 | 505 | 48 | 16-?36 | 1460 | ||
450 | 650 | 670 | 600 | 555 | 50 | 20-?36 | 1620 | ||
500 | 700 | 730 | 660 | 615 | 52 | 20-?36 | 1820 | ||
PL41H-25 | 150 | 400 | 300 | 250 | 212 | 30 | 8-?26 | 91O | |
200 | 500 | 360 | 31O | 278 | 34 | 12-?26 | 1100 | ||
250 | 550 | 425 | 370 | 335 | 36 | 12-?30 | 1430 | ||
300 | 650 | 485 | 430 | 390 | 40 | 16-?30 | 1558 | ||
350 | 700 | 555 | 490 | 450 | 44 | 16-?33 | 1678 | ||
400 | 750 | 620 | 550 | 505 | 48 | 16-?36 | 1830 | ||
450 | 850 | 670 | 600 | 555 | 50 | 20-?36 | 1990 | ||
500 | 900 | 730 | 660 | 615 | 52 | 20-?36 | 2160 | ||
工作溫度 | ≤100℃ | ||||||||
閥體材料 | 碳鋼WCB | ||||||||
適用介質 | 灰渣水混合物，渣水比≥1:15，類徑≤50mm | ||||||||
