| 品牌 : | 上海弗尼 | 型號 : | CS41H-16C |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 蒸汽壓力式 | 公稱通徑 : | DN15-250 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 焊條 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 二通式 | 訂貨號 : | CS41H |
| 貨號 : | CS41H |
產品說明

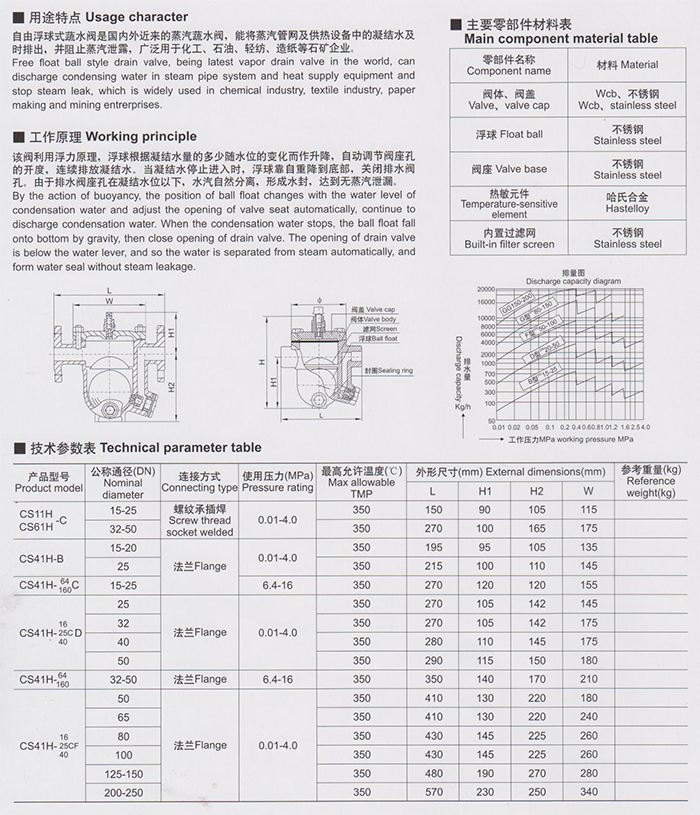

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥：法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。www.zg-ferny.com
產品特點：①能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得 高的加熱效率。②蒸汽壓力變化時，不受影響，能連續工作性能穩定。③漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。④自動排空氣性能好。⑤壽命長，浮球的整個球面都可以做密封面，無集中磨損。
![]()
產品性能參數
型號PN工作壓力/MPa適用溫度/℃適用介質
| CS41H-16 | 16 | 1.6 | ≤200 | 水、蒸汽 |
| CS41H-16C | 16 | 1.6 | ≤425 | 水、蒸汽 |
| CS41H-25 | 25 | 2.5 | ≤350 | 水、蒸汽 |
| CS41H-40 | 40 | 4.0 | ≤425 | 水、蒸汽 |
![]()
產品零部件材料
型號閥體材料
| CS41H-16 | 鑄鐵 |
| CS41H-16C | 碳鋼 |
| CS41H-25 | 碳鋼 |
| CS41H-40 | 碳鋼 |
產品排水量表（過冷度為 6℃ 時的連續排量）
工作壓差/MPa排水量CS41H-16CS41H-16Ⅱ（Φ120）
| 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 |
| 160 | 230 | 300 | — | — | — | — |
| 110 | 160 | 250 | 360 | — | — | — |
| 90 | 130 | 200 | 280 | 290 | — | — |
| 50 | 80 | 120 | 180 | 210 | 260 | — |
| 40 | 50 | 80 | 140 | 170 | 210 | 260 |
| 1400 | 2000 | 2800 | — | — | — | — |
| 1000 | 1300 | 1800 | 3100 | — | — | — |
| 800 | 1000 | 1400 | 2500 | 3500 | — | — |
| 600 | 800 | 1100 | 2000 | 2900 | 3800 | — |
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 |
返回頁 ?
工作壓差/MPa排水量產品代號Ⅰ（Φ68）產品代號Ⅱ（Φ120）產品代號Ⅲ（Φ190）產品代號Ⅳ（Φ220）
| 0.05 | 0.1 | 0.2 | 0.5 | 0.8 | 1.2 | 1.6 |
| 180 | 210 | 280 | 450 | 560 | 620 | 660 |
| 500 | 600 | 900 | 1800 | 2600 | 3300 | 3800 |
| 2820 | 4200 | 5080 | 7000 | 8530 | 10200 | 12100 |
| 4200 | 6800 | 8500 | 10270 | 12400 | 15800 | 18500 |
返回頁 ?
工作壓差/MPa排水量產品代號Ⅰ（Φ68）產品代號Ⅱ（Φ120）產品代號Ⅲ（Φ190）產品代號Ⅳ（Φ220）
| 0.03 | 0.5 | 1.2 | 1.6 | 2.0 | 2.4 | 3.0 | 3.6 | 4.0 |
| 100 | 270 | 380 | 440 | 480 | 520 | 580 | 610 | 630 |
| 400 | 1100 | 1620 | 1900 | 2100 | 2280 | 2560 | 2780 | 2900 |
| 1060 | 2770 | 4250 | 4900 | 5400 | 5920 | 6550 | 7050 | 7300 |
| 1580 | 4160 | 6430 | 7520 | 8450 | 9000 | 10000 | 10800 | 11200 |
