| 加工定制 : | 是 | 品牌 : | 固穩 |
| 型號 : | 抗震支架 | 適用范圍 : | 適用于鋼結構、混泥土及其他結構，組成多種 |
| 樣品或現貨 : | 現貨 | 是否標準件 : | 標準件 |
| 標準類型 : | 國標 | 標準編號 : | www.gdgooven.com |
近年來，管道安裝在工程建設項目中所占材料、人工成本以及工期比重越來越大，管道支吊架（尤其是綜合支吊架）、抗震支吊架施工成本變高。管道內抗震支吊架的安裝設計逐漸成為建設單位、施工單位重點關注的方向之一。今天就來聊聊管道匯總圖的設計和抗震支吊架的設計要點。管道匯總圖設計管道匯總及支吊架設計說明，包含管道匯總、抗震支吊架的設計施工要求。設計范圍管道集中 布的公共區域以及管道復雜的局部房間均應進行管道匯總設計。設計要點（1）管道匯總設計圖紙除了要反映出管道信息，以幫助管道安裝施工外，還應做到圖面簡潔、清晰，方便工程各方查看。因此建議在管道匯總設計時，將各公用專業管道以單雙線、實虛線、不同顏色等區分，在平面圖中以統一間距繪制。（2）各公用專業管道布置位置應在設計規范和手冊的指導下，形成一定規則。例如，電 橋架在給水管道之上，燃油管道在熱水管道之下等等。建議由高到低，依次為虹吸雨水、電 橋架及母線、電訊吊架、消防及自噴水管、給水管道、壓縮空 、 、冷凍水管道、冷卻水管道、采暖熱水、燃油管道，并根據各工程項目實際情況進行調整。（3）平面圖以文字表達管道類別、管徑、 對標高（管底）。（4）剖面圖標注管道類別、管徑，以及關鍵點標高，如管架頂面（即管底）、梁底、地面、樓板、牛腿底、吊頂等。（5）管道調整應以有壓管道讓無壓管道、小管道讓大管道為原則，并達到管道之間不干涉、管道不穿梁、不撞柱、不出吊頂（特殊情況除外）、不擋門窗等要求，并考慮管道轉彎半徑、安裝空間是否足夠等問題。
抗震支吊架設計設計范圍根據《建筑機電工程抗震設計規范》，并結合工程實際情況，建議抗震支吊架設計范圍如下：（1）抗震設防烈度6度及以上的地區的建設項目應進行抗震設計。（2）吊桿長度不大于300mm的懸掛管道，以及直接與建筑結構可靠連接的支架、托架的管道，不另進行抗震設防。（3） 煙管道、事故通風管道全部設置抗震支吊架。（4）其他通風管道、空調風管，矩形截面積大于等于0.38m2和圓形直徑大于等于0.7m設置抗震支吊架。（5）電 橋架、配電母線、電訊橋架不小于150N/m，即規格尺寸不小于200x100的均設置抗震支吊架。（6）給水、中水、熱水、消防、自噴、細水霧、冷卻水、冷凍水、蒸汽管道，管徑大于等于DN65設置抗震支吊架。規范僅對給水、熱水、消防管道提出DN65的要求，根據規范意圖，同等管徑的其他水管也有相同的荷載及危險性，因此一并考慮。（7）污水、雨水、采暖熱水管道均不設置抗震支吊架。通常污水管道選用PVC-U管，雨水管道選用HDPE管，該兩種管材荷載與DN65的水管相比極小，根據規范意圖，地震發生時也不會造成較大損傷，因此不需要設置抗震支吊架。采暖熱水管道通常與立柱和墻體直接設置支架，與建筑結構體系可靠連接，地震發生時管架不會脫落，因此也不需要設置抗震支吊架。（8）汽柴油、燃 、氧 、 、乙炔管道管徑大于等于DN25設置抗震支吊架。規范僅對燃油管道提出DN25的要求，考慮其他可燃 體管道的危險性，與燃油管道一并考慮。（9）壓縮空 、 、氮 管道管徑大于等于DN100設置抗震支吊架。無危險性的 體管道，當管徑DN100時與DN65的水管荷載一致，因此建議DN100以上設置抗震支吊架。設計要點（1）抗震支吊架平面布置圖應以管道匯總平面圖為底圖進行繪制，以便于工程各方查看對照。（2）抗震支吊架間距可參考《建筑機電工程抗震設計規范》P28間距表。（3）每段水平直管道應至少設置一個縱向抗震支吊架。（4）抗震支吊架的斜撐與吊架的距離不得大于0.10m。（5）門型抗震支吊架至少應有一個側向抗震支撐或兩個縱向抗震支撐。（6）門型抗震支吊架側向及縱向斜撐應安裝在上層橫梁或承重吊架連接處。（7）抗震支吊架通常為專業廠家深化設計及現場指導安裝，其鋼構件及連接件均為廠家獨有型號，而非國標或行業統一標準。因此抗震支吊架安裝圖僅表達管道類別、管徑、標高、管架尺寸等信息即可，不再示意管架構件型號。--------
01抗震支架如何采購？
采購抗震支架成品、配件都需要考慮哪些因素？產地、參數、工藝、價格、廠家等都是常見的參考因素，同時還可以考慮當地的市場行情和報價行情，以及相關的運費等等，進行綜合考慮。那么如何獲取抗震支架的采購途徑呢？其實你可以在我們抗震支架網www.kzzjw.com進行參考，可以聯系相關廠家進行比價。當然，不管是通過任何途徑，都建議要對廠家和產品進行一個詳細的了解再進行采購。?
02抗震支架安裝是小事？
很多人包括抗震支架行業中的人，會覺得支架安裝是個小事情，安裝嘛，誰不會。但是如果是非專業人員進行抗震支架安裝， 先一個問題是，產品、配件和安裝流程不熟悉，另外，如果因安裝不到位（如安裝角度）影響到抗震支架的正常使用，后果是非常嚴重的。
因此，通常安裝部分是由廠家專業安裝團隊來進行作業。安裝效率高且美觀整齊，總體安裝效果更佳。抗震支架的安裝不是很多人認為的人人都能完成的，是必須要認真對待嚴謹負責的。--------Q：抗震支架檢測報告多少錢？A：目前較為權威的抗震支架檢測報告為抗震支架系統型式檢測報告。基本涵蓋了抗震支架外觀、尺寸、鍍層、荷載性能、耐火、抗疲勞、耐腐蝕等 新國標GBT37267-2018要求的各個方面，國檢中心價格約為15萬左右（反復測試無法通過的除外），具體以國檢中心具體定價為準。其他檢測機構訂價各不相同，基本會低于此價格。而各個槽鋼及配件單項檢測的費用在1000-幾萬不等，具體依檢測難度而定。Q：材料到場后還需不需要進場復檢？復檢的主要參數有哪些？A：一般是需要復檢的。主要參數是外觀、尺寸、公差等，其余性能需提供檢測報告及合格證。嚴格點的需進行拉拔試驗。部分省市質監站需要抽樣送檢。Q：抗震支架是不是每一個規格型號都有檢驗報告？A：理論上不會，因為抗震支架型號非常多，而且本身是一個裝配式的產品。因此只要檢驗單個產品就會從外觀、尺寸、公差、鍍層、力學性能、耐火、耐腐蝕、抗疲勞等多個方面了解這個品牌或系列產品的主材、配件等，當然也有單個的主材和配件的性能檢測報告，具體以產品要求的檢測標準為準。其他規格的產品，需要驗證的還有有力學性能，可通過力學計算書計算。Q：抗震支吊架斜撐的安裝有什么要求？A：抗震支架安裝時斜撐的垂直安裝角度應按設計要求進行，且不得小于30度；單管抗震支吊架的斜撐與吊架的距離不得超過10cm；抗震支吊架斜撐的安裝不應偏離其中心線2.5°。Q：抗震支架斜撐計算公式是怎樣的？
A：抗震斜撐的抗震力學計算基于GB50981-2014的等效測力法計算的抗震水平力。通過計算管道的抗震水平力，分解為支架斜撐的所受的抗震力即可。具體抗震支架各個槽鋼及配件的受力計算方法可參考圖集18R417-2中第140-148頁的計算案例。
Q：安裝抗震支架還要安裝普通支架嗎？A：普通支架也叫承重支架，抗震支架不能用作承重支架，抗震支架在承重支架安裝完畢后安裝。承重支架使用成品支架的，抗震支架可在此基礎上安裝，但需提供抗沖擊檢測報告。承重支架使用成品支架的，抗震支架可在此基礎上安裝，但需提供抗沖擊檢測報告。--------

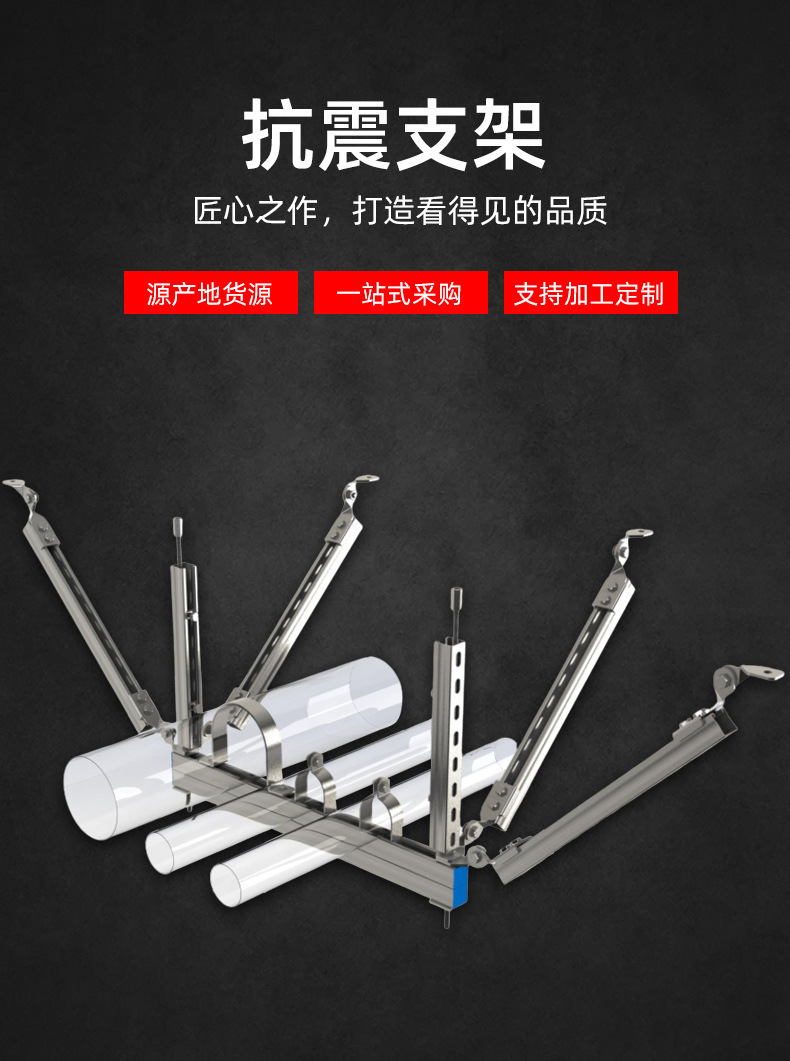

廣東固穩科技 抗震支架優勢

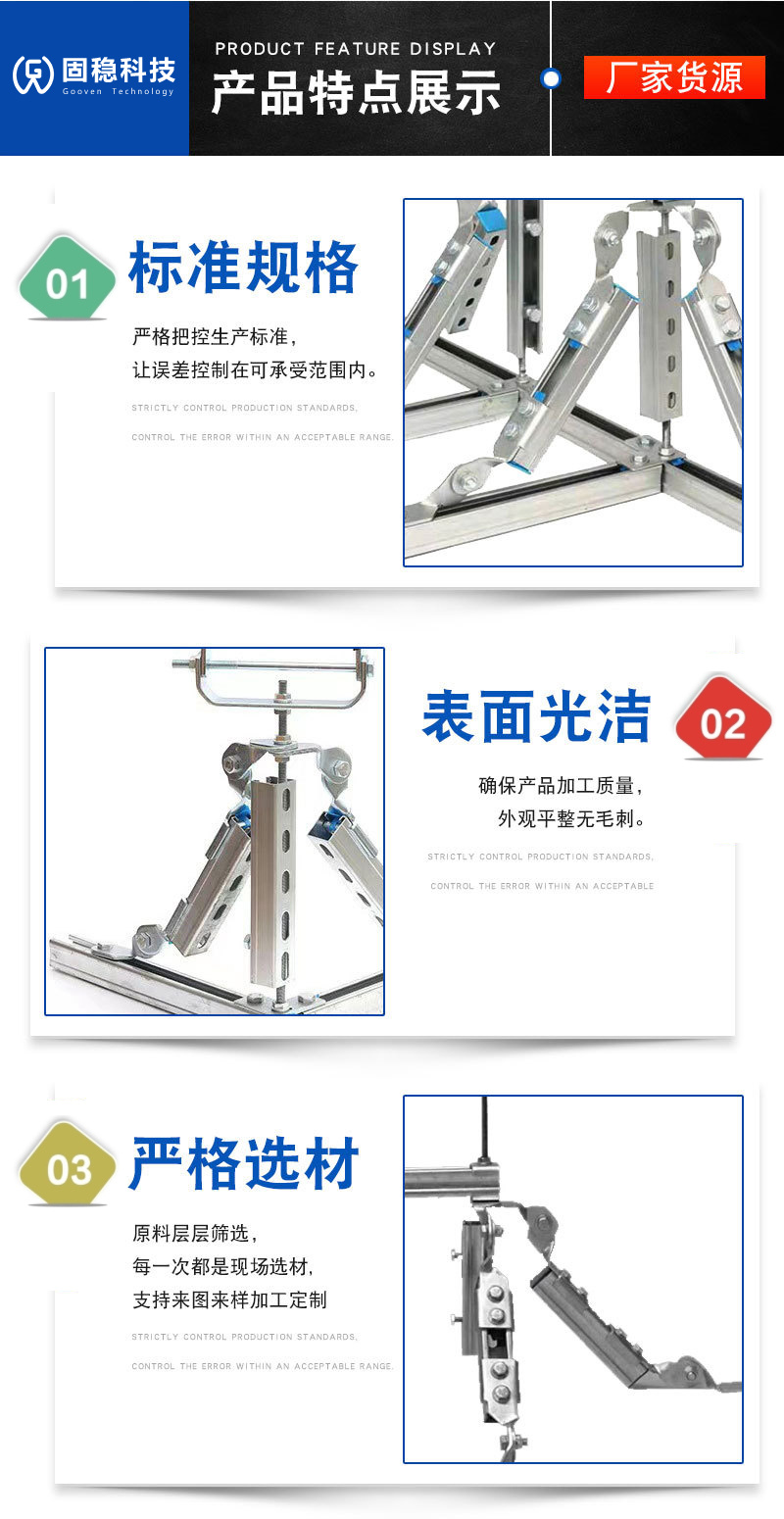

01、優質鍍鋅鋼原材
全鍍鋅鋼材，鍍鋅更均勻
抗腐蝕、抗氧化、壽命持久
02、厚實鉸鏈 結構穩固
連接件，均采用厚實可靠的部件，堅固耐用，整體結構穩定，抗震無憂。
03、免焊接、免打孔、角度可調
自帶接孔和刻度，可自行調節更改位置、角度
04、支持個性化組合定制
作為源頭大廠，可制定各式抗震支架系統，從勘查到安裝管家式為您服務。
05、精益求精，鑄造品質
踐行工匠精神，塑造細節之美，嚴格執行法規標準。

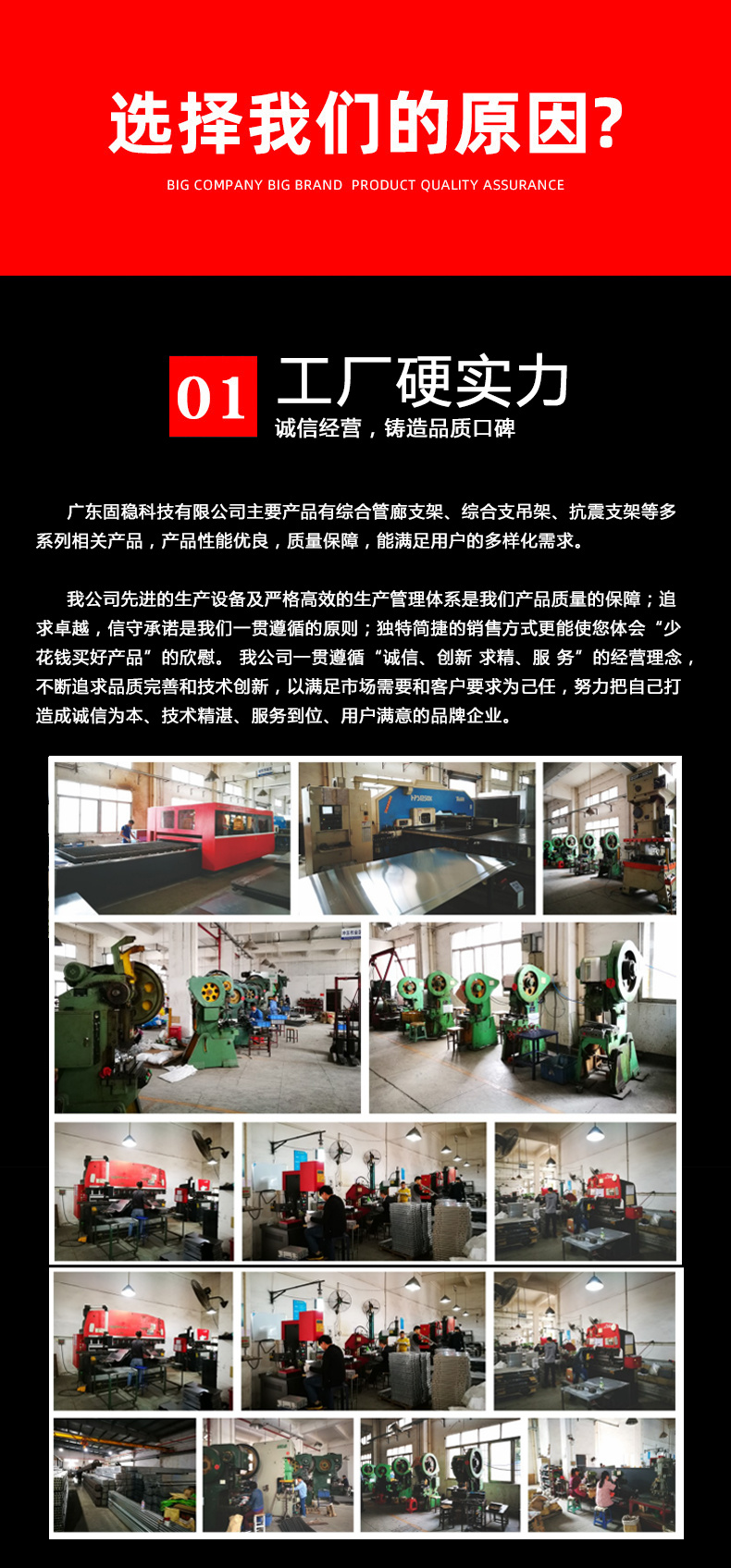

06、先進設備，保障生產效率和品質
實力工廠，可以滿足批量化產品制定需求。
