| 加工定制 : | 是 | 品牌 : | 海峰 |
| 型號 : | TDS-100F1AB | 類型 : | 超聲波流量計 |
| 測量范圍 : | 0-100000立方米每小時 | 精度等級 : | 1級 |
| 公稱通徑 : | DN15-DN6000 | 適用介質 : | 冷熱水、污水、海水、酒精、自來水 |
| 工作壓力 : | 無限制 | 工作溫度 : | -30-160°c |
PVC、PE管、塑料管流量計 外縛式超聲波流量計 云海峰TDS-100
海峰廠家直供外夾式超聲波流量計，安裝簡單 無需斷管斷流，非接觸測量，壓力wu xian制，計量準確1級精度，可測管徑范圍DN15-6000.更多詳情聯系廠家盧經理，為您選型報價
外縛式傳感器安裝方便，易于現場人員安裝維護。只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭捆綁在管道上即可。安裝外縛式傳感器不受壓力影響，可帶壓不停產安裝。高溫度可達150℃，根據測量管徑分為標準S2型（適用于管徑DN15-DN100mm）、標準M2型(適用于管徑DN50-DN1000mm)、標準L2型(適用于管徑DN300-DN6000mm)。
外縛式超聲波熱量表是在外縛式超聲波流量計上加配一對溫度變送器而實現的熱量測量功能。外縛式傳感器安裝方便，易于現場人員安裝維護。
技術特點：
1、工作電源：85-264VAC和隔離24VDC雙電源輸入接口，
2、功 耗：工作電流為50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
3、信號輸出：1路標準隔離RS485輸出，
1路隔離4－20mA或0－20mA有源輸出
1路OCT輸出 (脈沖寬度6~1000ms間可編程，出廠默認200ms) 。
1路隔離繼電器輸出，可輸出正、負、凈累計脈沖和各種報警信號
4、信號輸入：兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
5、顯 示：2×10背光型漢字或者2×20字符型液晶顯示器（中英文雙語可選擇）
6、操 作：4×4輕觸鍵盤窗口化操作。
7、其它功能：自動記憶前512日、前128個月、前5 年的累積流量和工作狀態；自動記憶前64次上、斷電時間和流量并可實現自動或手動補加；并可以通過MODBUS協議讀出
8、防護等級：IP67

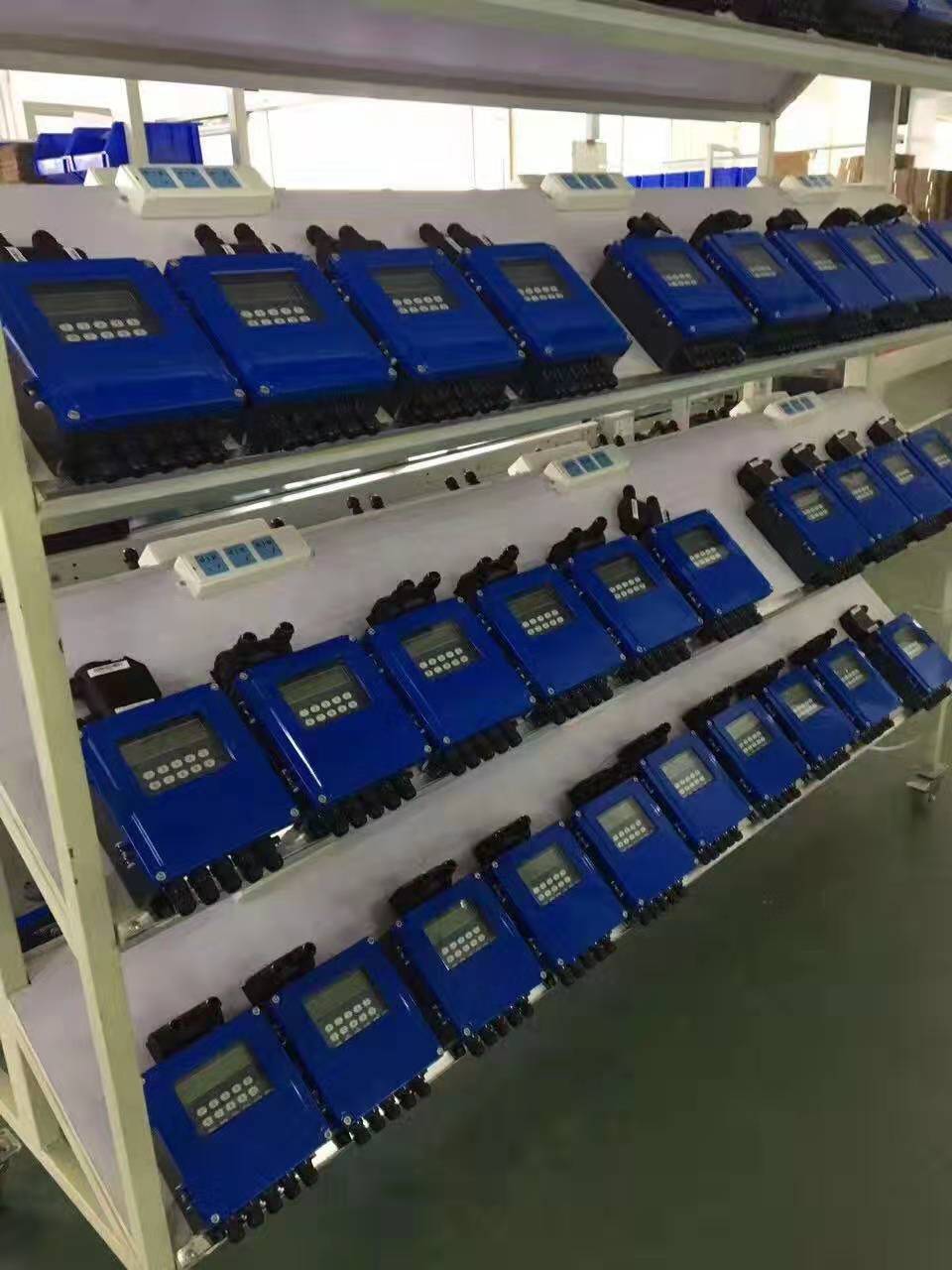

固定外夾式超聲波流量計
項目 | 性能/參數 | |
測 量 主 機 | 準確度 | 1.0 % 時差分辨率40皮秒 |
重復性 | 0.2% | |
大流速 | 12m/s | |
測量周期 | 500mS (每秒2次，每個周期采集128組數據) | |
測量原理 | 超聲波時差原理，4字節IEEE754浮點運算 | |
顯示接口 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器 | |
操作 | 外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件 | |
輸入 | 3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用 | |
兩路三線制PT100或PT1000(TDS16版)鉑電阻輸入回路，可實現熱量計量功能（焓差法） | ||
輸出 | 電流信號 ：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 ：1-9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 定時打印、數據輸出功能 | |
通訊協議 | MODBUS協議、M－BUS協議、FUJI擴展協議 ，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 | |
其它功能 | 日月年累計流量自動記憶功能，上、斷電時間和流量管理功能并可實現自動或手動補加； 日月年累積數據都可以通過MODBUS協議讀出。 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 | |
備用電池 | 斷電條件下， 主板使用電容放電將數據固化到flash中。 其余版本主板使用CR2032，保持10萬小時數據不丟失 | |
環境溫度 | -10℃～120℃ (大于此溫度范圍要求請與廠家聯系) | |
工作時間 | 連續 | |
電 源 | 85~264VAC/24VDC | |
傳感器 | 外夾式 | 標準S2型，適用管徑DN15～100mm 標準M2型，適用管徑DN50～700mm 標準L2型，適用管徑DN300～6000mm 高溫S2H型，適用管徑DN15～100mm 高溫M2H型，適用管徑DN50～700mm 其它廠家的傳感器 |
信號電纜 | SEYV75-2屏蔽雙絞線纜，特定場合單根可加長至500 米（不推薦）。 | |
防護等級 | 傳感器IP68(可浸水工作) | |
可測管道 | 管材 | 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等質地密致管道，允許有襯里。 |
襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 | |
內徑 | 15mm～6000mm（π型管段式內徑可小至2毫米） | |
直管段長度 | 上游≥10D，下游≥5D，距泵出口處≥30D。 | |
測量介質 | 種 類 | 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
濁 度 | ≤20000 ppm，污水測量效果好，大多數污水管道可穩定測量。 | |
溫 度 | -40℃～160℃ | |
流 向 | 可對正反向流量分別計量，并可計量凈流量。 | |
PVC、PE管、塑料管流量計 外縛式超聲波流量計 云海峰TDS-100
外夾式超聲波流量計 管道材質PE PVC PPR 塑料管 鋁塑 鋼管 鐵管 銅管均可測量
