| 品牌 : | SZ | 類型 : | 環氧防腐涂料 |
| 用途 : | 管道防腐涂料,金屬防腐涂料,船舶防腐涂料,其他 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 12個月 |
| 總固含量≥ : | 25KG | 干燥時間≤ : | 12小時 |
| 耐水性 : | 優 | 包裝規格 : | 25kg/桶 |
| 顏色 : | 綠 | 功能 : | 防腐 |
| 特色服務 : | 提供施工指導 |
產品特點：
1、具有優異的防腐蝕性能、抗滲透性能、對含腐蝕性污水、強性堿、鹽等具有優異的耐腐蝕性；
2、固體含量較高，一次涂抹可達1-1.5mm；耐溫性和耐化學品性優于環氧樹脂類涂料；
3、施工方便、質量容易保證，缺陷部位極易修補；涂層防護壽命長達8年以上；
4、涂層常溫固化、干燥快、施工性能好，具有優良的機械性能、電性能、粘結性。
三、適用范圍：
1適用于石油化工廠、熱電廠、鋼鐵廠、有色金屬冶金廠、紙漿廠、造紙廠、垃圾焚化廠等部門的較惡略環境煙道氣脫硫、排煙囪裝置。
2、適用于各種石油貯槽、貯罐的內襯，化學藥品的貯存，各種貯槽、化學反應、混合分離各過程的塔器、管道等設備的磚板襯里防腐。
3、適用于化工、醫藥、食品廠的地面、墻面、天花板、排水溝及大型廢水池、污水處理的設備、混凝土池和貯槽、海水養殖等地的混凝土表面構筑物的防腐。

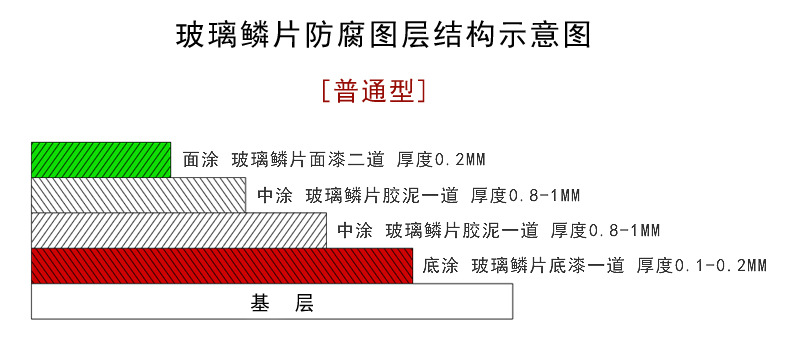

玻璃鱗片膠泥簡介：
涂料由乙烯基酯樹脂、玻璃鱗片和添加劑組成。本產品利用乙烯基酯樹脂力學性能突出，具有優良的韌性和抗疲勞性，優異的防滲漏性和密封性等特點，使制成的玻璃鱗片膠泥涂料耐腐蝕性、耐溫性能優異，能夠廣泛適用于煙氣脫硫防腐要求高的場所，并可以根據防腐蝕對象的具體工況，調配能耐受不同溫度環境、不同磨損環境的玻璃鱗片膠泥，從而適應煙氣脫硫防腐要求，大大降低工程成本。
一、 性能特點
?1. 具有獨特的抗滲透屏障，腐蝕性氣體滲透率低。
?2. 良好的耐水、酸、堿、部分溶劑及其它一些特殊化學介質性能。
?3. 硬化收縮小，與多種基材粘結性強，易局部修補。
?4. 高韌性，良好的力學性能，適應溫度驟變。
?5. 交聯固化，表面硬度高，有良好的奶磨蝕性。
?6. 建議長期使用溫度：濕態105℃，干態120—130℃
?二、 適用場合：
?1. 發電廠、冶煉廠、化肥廠等煙道氣較苛刻環境條件下鋼結構、混凝土建（構）筑物的襯里。
?2. 中等腐蝕強度以下的液相介質設備、管道、貯槽的內外表面防護。
?3. 與玻璃鋼(FRP)復合使用效果更佳，如用于高速金屬葉輪。
?4. 海洋設施浪濺區，氣、液、固三相交替腐蝕的苛刻環境。
?三、 質量指標
項 目 | DD-2D（底涂） | DD-2 | DD-2M（面涂） | |
外 觀 | 粘稠液體 | 糊狀 | 各色、粘稠液體 | |
比 重 | 1.05-1.15 | 1.4-1.8 | 1.2-1.5 | |
凝膠時間（25℃） | 表干,h | ≤1 | ≤2 | ≤1 |
實干,h | ≤12 | ≤24 | ≤24 | |
復涂間隔時間，h | 24 | 48 | 48 | |
熱穩定性，h（80℃） | ≥24 | ≥24 | ≥24 | |
?四、 力學性能?
項 目 | DD-2D（底涂） | DD-2 | DD-2M（面涂） |
拉伸強度，MPa ≥ | 60 | 40 | 50 |
彎曲強度，MPa ≥ | 100 | 55 | 90 |
附著力（拉開法）MPa ≥ | 8（鋼板） 3（混凝土） | ||
耐磨性，mg ≤ | 100 | ||
耐 熱 性 | 40次循環 | ||
?五、 包裝與貯存
?1. 本產品包裝在清潔干燥不影響質量和安全的容器內，密封桶口，預促進、雙組份 。凈重：A組分20kg/桶，B組分10kg/桶（實際施工按A:B=100：2.5比例配制施工料，并可以根據施工環境條件適當調整）。
?2. 貯存在陰涼通風處，25℃以下不超過三個月。
?六、使用方法
?1、在機械漆涂裝前須充分攪勻，施工以噴涂為主，也可用刷涂、輥涂等方法。（單組份攪拌均勻直接涂刷）
?2、金屬表面除銹后，或混凝土表面除污后4小時內，應盡快進行 道涂裝。
?對于邊、角、焊縫和切痕等容易產生膜厚不足的部位，應先刷涂一道，然后再進行大面積的機械漆涂裝，以保證凸出部位的漆膜厚度。
?3、機械漆涂刷要均勻。
?七、干燥方法：
?1.自然干燥，25度，實干48小時，完全固化6天。對于一般工廠、罐區、設備等自然干就可以達到極強的防腐效果。
?或者
?2.自然干燥25度，12小時后，60度烘1h，150度烘1小時。對于反應釜內壁、裝酸的容器、罐子、罐子等，按照B處理具有更好的耐酸性能。
?3.自然干燥25度，12小時后，60度烘1h，90度5小時。
?4.二道涂刷間隔： 短2小時， 長不限。
