| 品牌 : | 君科智能 | 型號 : | JK-B1530X |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 1-6mm | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 華榮 |
| 頻率 : | 50Hz | 輸入電壓 : | 220V |
| 額定輸入電源容量 : | 15kVA | 輸出電流調節范圍 : | 100 |
| 空載電壓 : | 220 | 額定負載持續率 : | 95 |
| 功率 : | 3000 | 功率因素 : | 等離子電源 |
| 效率 : | 絕緣等級 : | B | |
| 外殼防護等級 : | B | 安裝占地 : | 2200*6500 |
| 外形尺寸 : | 2200*6500*1200 | 工具凈重 : | 300kg |
倉儲式銷售！急單當天可發貨！
銷售熱線：
相貫線切割機相貫線切割機廠家相貫線切割機價格相貫線數控切割機管桁架加工鋼管數控切割機全自動數控切管機
相貫線切割機相貫線切割機廠家相貫線切割機價格相貫線數控切割機管桁架加工鋼管數控切割機全自動數控切管機

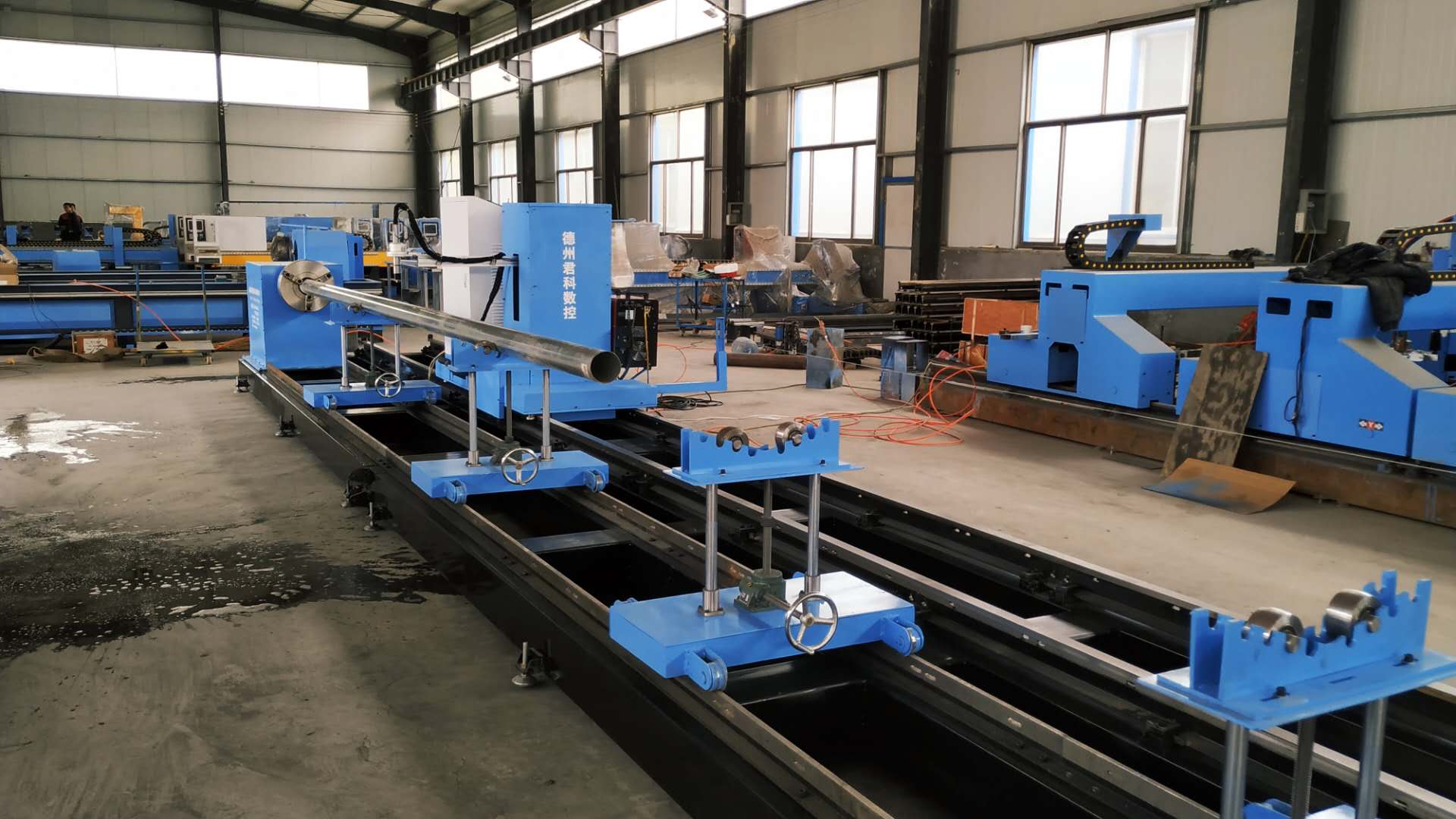

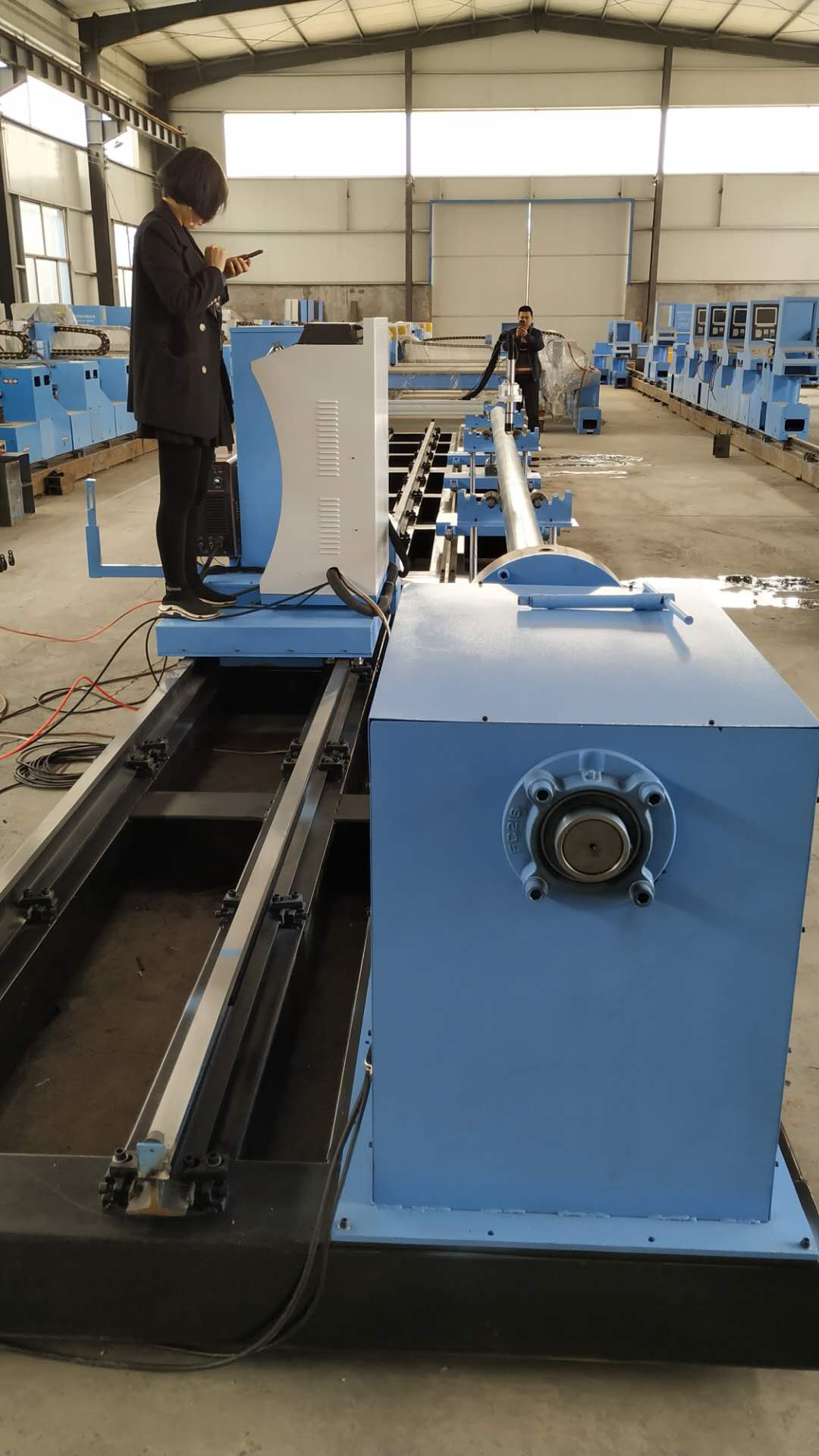

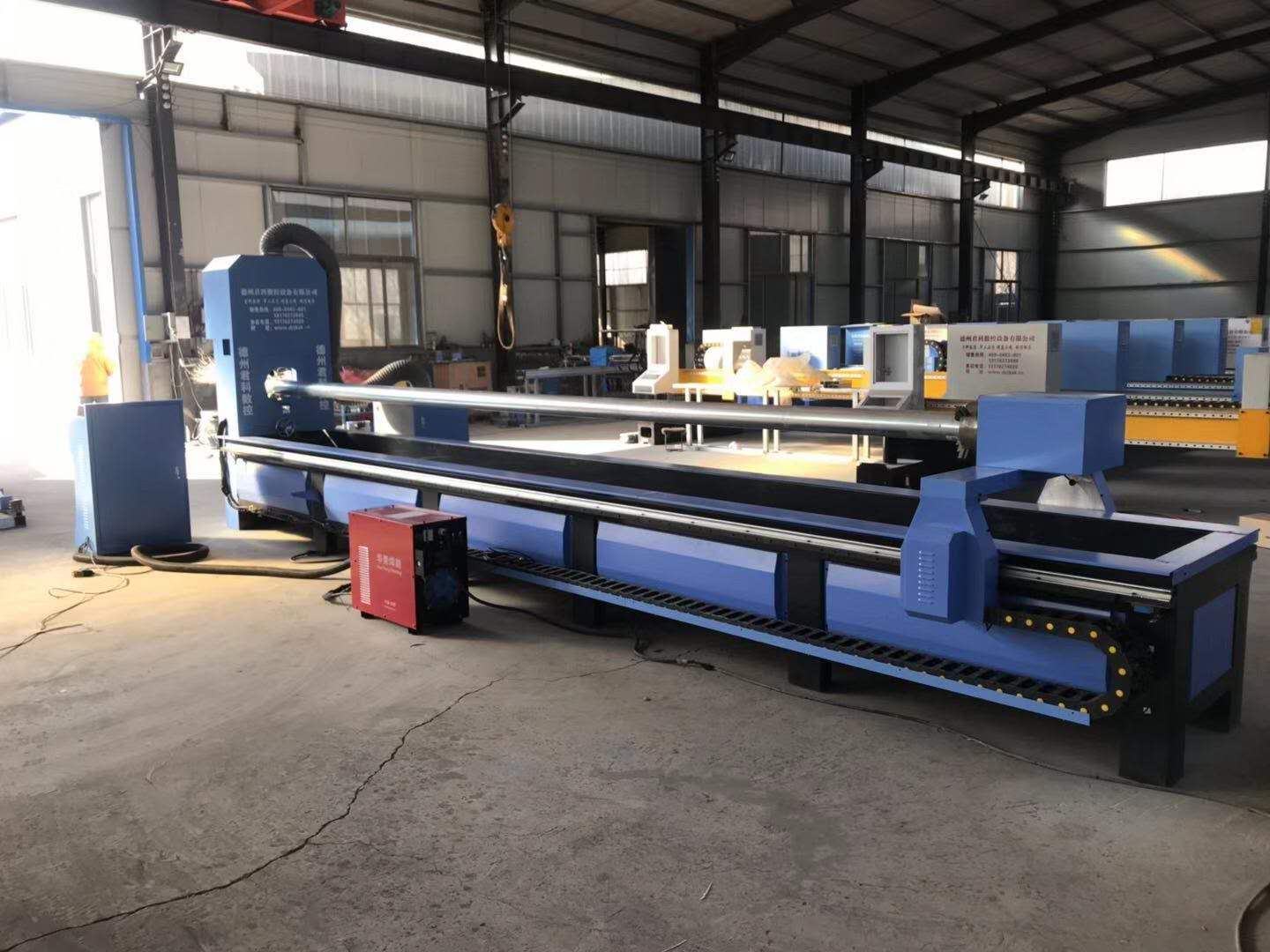

JKx-1530系列數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的JKx系列數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
JKx-1530數控相貫線切割機采用圓柱坐標系數控，控制軸數為3軸。具有中英文界面、參數輸入和人機對話功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
JKx-1530系列數控管道切割機的數控控制界面以圖形與數據結合，操作十分簡單：操作人員只需將主管和支管的半徑，相交角度，切割速度等參數輸入電腦后按動“啟動”按鈕、就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。
JKx-1530系列數控管道切割機的切割方式可根據用戶要求選擇氣割或等離子切割。切割管徑以及管子長度均可根據用戶要求進行設計
1.1主要用于各種管道系統的相貫線和端部的熱切割。
1.2適用工件材料：低碳鋼 (銅鎳管、不銹鋼管需用等離子切割)
技術規格
編號 | 項 目 | 參 數 |
1 | 切割管徑 | 管徑30-320mm |
2 | 切割方式 | 等離子切割 |
3 | 等離子電源功率 | 125A |
4 | 等離子切割管壁厚度 | 1-20mm |
5 | 有效切割工件長度 | 3000mm |
6 | 要求工件橢圓度 | 1 |
7 | 切割速度 | 101500mm/min |
8 | 移動速度 | 108000 mm/min |
9 | 板材切割寬度 | 1500mm |
10 | 板材切割長度 | 3000mm |
11 | 切割精度執行標準 | 按國際標準ISO9013-2002及ISO8206-1991 |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 手動卡盤加緊裝置 | 1套 |
14 | 托架數量 | 2組 |
15 | 切割長度精度 | ±1.5mm/m |
16 | 機器顏色 | 企業色 |
17 | 待割管重量 | 1000Kg |
5.1工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
轉速 0.01-8r/min
定位精度 ±0.2mm
5.2切割頭沿工件軸向移動
驅動系統 精密齒輪箱,齒輪、齒條傳動
切割頭軌道長度 4000mm
定位精度 ±0.2mm
