單觸控單輸出 LED 調光 IC
1. 概述
PT2021WS 是一款電容式觸摸控制 ASIC, 支持單通道觸摸輸入和單路 PWM 輸出,可引腳配置 2
種功能模式。 PT2021WS 主要應用于觸摸調光 LED 燈具,具有低功耗、高抗干擾、寬工作電壓 范
圍、燈光無頻閃、 器件少的突出優勢。
2. 主要特性
工作電壓范圍: 2.4~5.5V
待機電流約 9uA@VDD=5V&CMOD=10nF
單通道觸摸輸入
單路 PWM 輸出,頻率 20KHZ,無頻閃
內置穩壓源、上電復位和低壓復位等硬件模塊
內置實時環境自適應、 數字濾波等軟件算法
抗電源紋波能力強,可抵抗<0.5V 的電源紋波,不影響芯片正常工作,不誤動
抗 RF 干擾能力強,同類型產品中,抗對講機等大功率 RF 發射設備的干擾時具有優異表現
HBM ESD 4KV

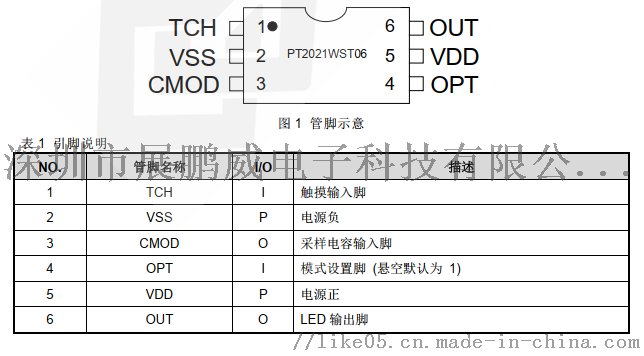

3. 封裝及引腳說明
4. 功能介紹
TCH 觸摸輸入對應 OUT LED 輸出有兩種模式可選,由 OPT 管腳上電前的輸入狀態來決定。
具體如下:
模式 | OPT | 調光方式 | |
1 | 0 | 亮度無記憶無緩沖 | 無級調光 |
2 | 1 | 亮度有記憶無緩沖 | 無級調光 |
OPT 接 VSS(模式 1) :
TCH 觸控輸入對應 OUT 的 PWM 調光 LED 輸出。初始上電時,燈為關滅狀態。
短按觸摸(觸摸持續時間小于 550ms)時,可實現燈光的亮滅控制。一次短按觸摸,燈
亮;再一次短按觸摸,燈滅,如此循環。燈光點亮或關滅時,無亮度緩沖,且燈光點亮
初始亮度固定為 90%占空比。
長按觸摸(觸摸持續時間大于 550ms)時,可實現燈光無級亮度調節。一次長按觸摸,
燈光亮度逐漸增加,松開時燈光亮度停在松開時刻對應的亮度,若長按時間超過 3 秒鐘,
則燈光亮度達到最大亮度后不再變化;再一次長按觸摸,燈光亮度逐漸降低,松開時燈
光亮度停在松開時刻對應的亮度,若長按時間超過 3 秒鐘,則燈光亮度達到 亮度
后不再變化,如此循環。
亮度的 PWM 信號占空比為 2%, 亮度為 。關燈情況下長按觸摸也可開
燈,此時按鍵按下后先以 90%亮度點燈,若超過 550ms 后仍未松開,則向下無級調光。
短按觸摸和長按觸摸可以在任何時候隨意使用,相互之間功能不受干擾和限制。
OPT 接 VDD 或懸空(模式 2):
在模式 1 基礎上增加了亮度記憶功能: 即在電源不斷電的情況下,每次短按觸摸關燈時
的亮度會被記憶,下次短按觸摸開燈時會以此亮度作為初始亮度。
初始上電或斷電后重新上電,第一次開燈的初始亮度固定為 90%占空比,第一次調光的
方向固定為向下調光。
未斷電短按開燈后第一次長按調光的方向由之前記憶的亮度值來決定,若記憶亮度值大
于 45%,則向下調光;若記憶亮度值小于 45%,則向上調光。

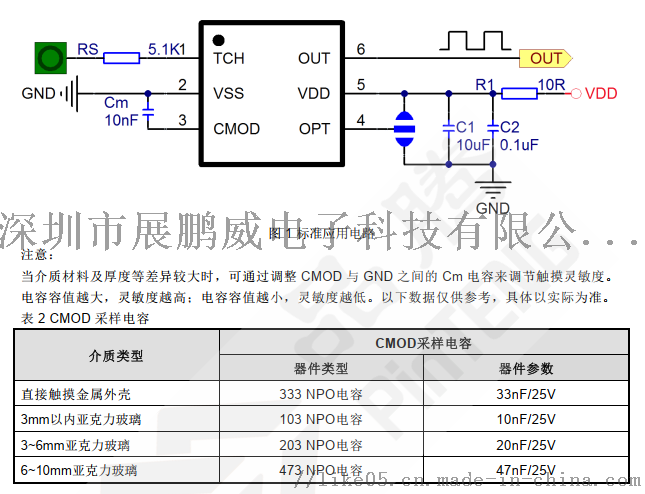

5. 應用電路
