| 品牌 : | 弗羅帕斯 | 型號 : | J941H-16C |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | 25-400 | 適用介質 : | 水 蒸汽 油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 微型 |
| 流動方向 : | 單向 | 驅動方式 : | 手電動兩用 |
| 零部件及配件 : | 執行器 | 形態 : | 旋塞式 |
| 類型(通道位置) : | 直通式 |
弗羅帕斯截止閥系列
DN100電動防爆截止閥 J941H-16C法蘭電動截止閥電動截止閥 不銹鋼法蘭電動截止閥
特點
結構設計、特點及用途
1、閥桿螺母:通常情況下，閥桿螺母材料采用ASTM A439 D2，同時可以根據用戶要求采用銅合金等材料對于大口徑的截止閥，裝滾動軸承，可以有效減小截止閥的開啟力矩使閥門可以輕松開關。
2、閥桿設計:采用整體鍛造工藝制成，按照標準要求確定蕞小直徑。
3、截止閥結構特點:栓接閥蓋，明桿支架和升降式閥桿金屬封面。
4、上密封座設計:我公司提供的所有截止閥都有倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封面非常可靠。雖然然按照標準API600中有倒密封，但這不作為在帶壓情況下更換填料的依據。
5、填料密封:通常采用成型柔性石墨作為填料材料 可根據用戶需求提供PTFE或者復合填料材料。填料
與填料函接觸的表面粗糙度為3.2μm，可以保證閥桿與填料接觸面接合緊密但是旋轉自如，經過精密的機械加工的閥桿密封面粗糙度0.8μm可以保證閥桿可靠的密封。
DN100電動防爆截止閥 J941H-16C法蘭電動截止閥電動截止閥 不銹鋼法蘭電動截止閥
執行標準
1 | 設計、制造 | GB12234-89 |
2 | 法蘭尺寸 | JB/T79-94 |
3 | 焊接端尺寸 | GB12224 |
4 | 檢驗、試驗 | JB/T9092-1999 |
5 | 傳動方式 | 手動、電動、齒輪傳動 |
試驗壓力
公稱壓力PN(MPa） | 試驗壓力（MPa） | |||
殼體 | 密封（液） | 密封（氣） | 上密封 | |
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
適用范圍
殼體材料 | 適用介質 | 適用溫度(℃) |
碳素鋼(C型) | 水、蒸汽、油品 | ≤425℃ |
鉻鎳鈦鋼(P型) | xiao酸類 | ≤150℃ |
鉻鎳鉬鈦鋼(R型) | cu酸類 | ≤150℃ |
鉻鉬鋼(I型) | 水、蒸汽、油品 | ≤550 ℃ |
主要零件材料
閥體、閥蓋 | 閥板、閥座 | 閥桿 | 密封面 | 閥桿螺母 | 填料 | 緊固件 | 手輪 |
25、WCB | 鉻不銹鋼 | C2r1325 | H:不銹鋼 Y:鈷基硬置合金 | 鋁青銅 | 柔性石墨 | 優質碳鋼 | 可鍛鑄鐵 |
鉻鎳鈦鋼 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼 | 鋁青銅 | 柔性石墨 | 不銹鋼 | 可鍛鑄鐵 |
鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼 | 鋁青銅 | 柔性石墨 | 不銹鋼 | 可鍛鑄鐵 |
鉻鉬鋼 | 鉻鉬鋼 | 合金鋼 | 鈷基硬置合金 | 鋁青銅 | 柔性石墨 | 合金鋼 | 可鍛鑄鐵 |
DN100電動防爆截止閥 J941H-16C法蘭電動截止閥電動截止閥 不銹鋼法蘭電動截止閥
日常保養工作：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對電動閘閥的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。

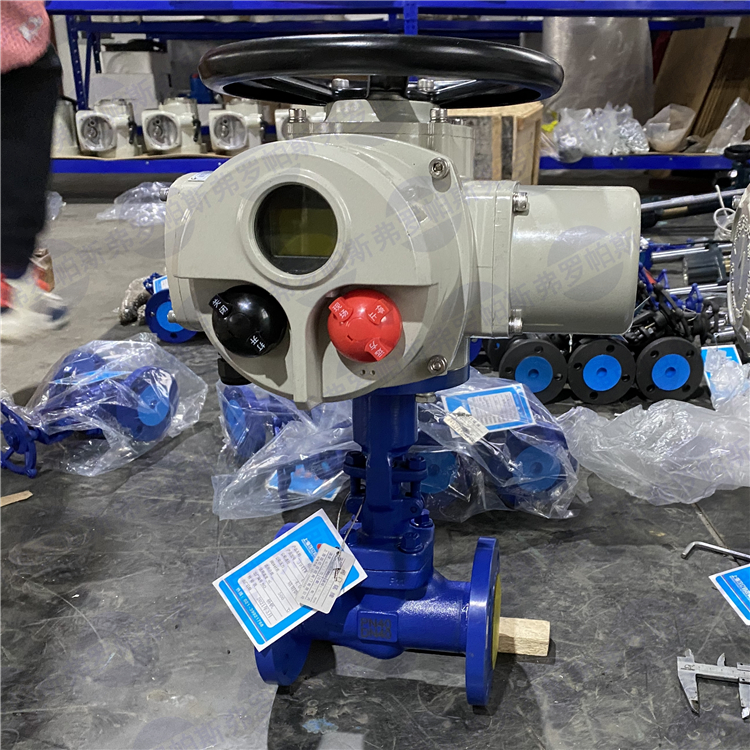

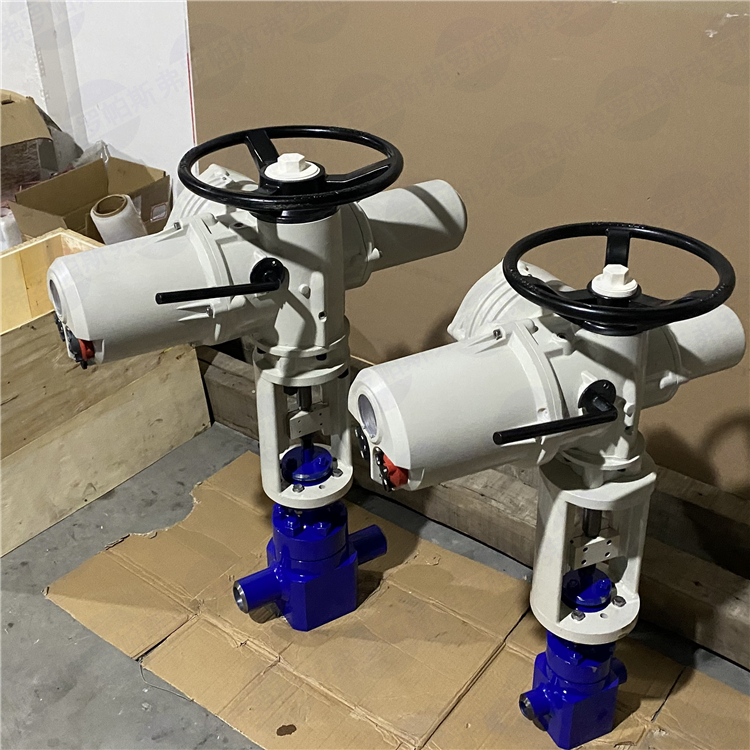

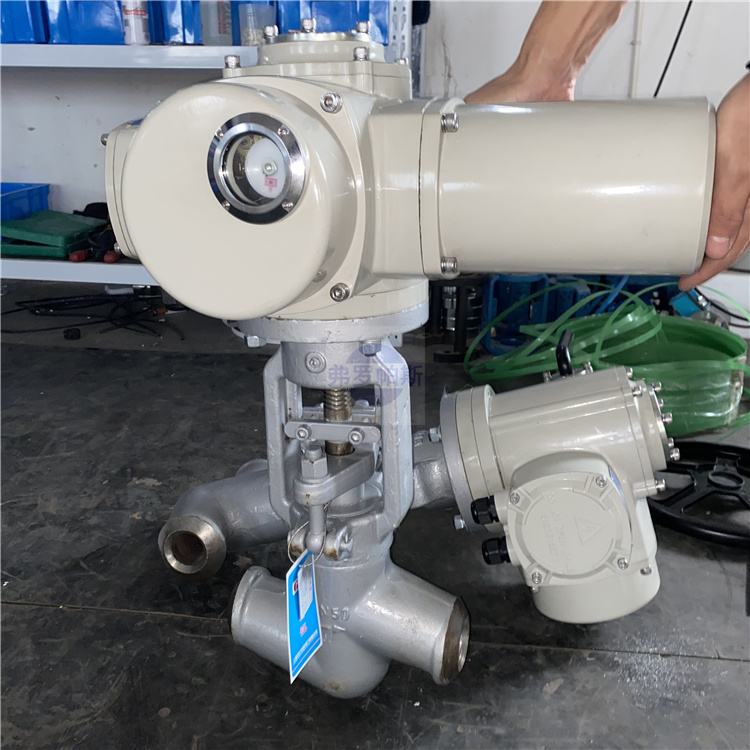

實物圖
