| 品牌 : | 弗羅帕斯 | 型號 : | Z941H |
| 連接形式 : | 法蘭 | 主體材料 : | 不銹鋼 |
| 公稱通徑 : | 40-800 | 適用介質 : | 水 蒸汽 油品 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 驅動方式 : | 手電動一體 |
| 用途 : | 流量控制 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

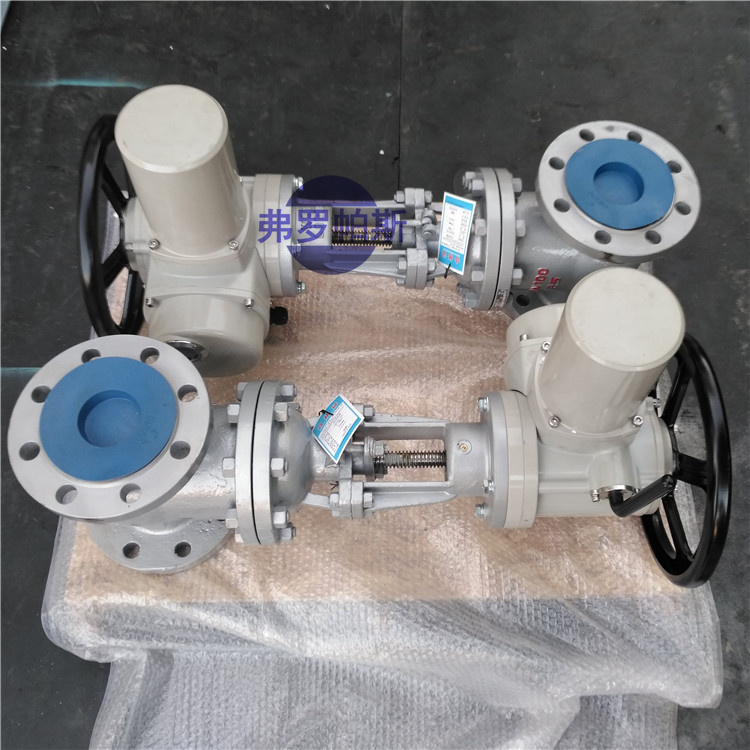

弗羅帕斯 總線型Z941H電動調節閘閥 鑄鋼閘閥 碳鋼閘閥 硬密封閘閥
產品描述
電動鑄鋼閘閥用于液體、氣體和風系統管道介質流量的模擬量調節，是AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。電動閥可以有AI反饋信號，可以由DO或AO控制，比較常見于大管道和風閥等。流體阻力小，密封面受介質的沖刷和侵蝕?。ㄩl板開啟度高）。開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。形體簡單，制造工藝性好，使用范圍廣。閉閥所需力矩較小。電動鑄鋼閘閥又叫電動閘板閥，主要由閥體、閥蓋、閘板、閥桿、閥座和密封填料等部分組成，是隔離類閥門中常見的閥門類型之一。閘閥的主要目的是截斷流體，正是由于這個原因，通常被稱為“截斷”閥或“阻斷”閥。閘閥有很多種不同的結構形式，其所采用的密封元件結構類型不同。根據密封元件的結構，又可分成幾種不同的類型。

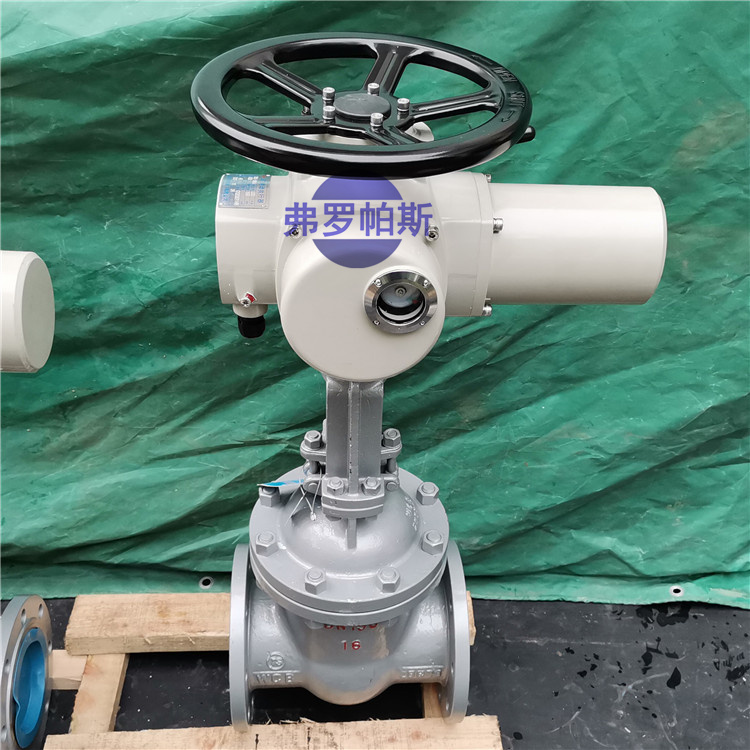

弗羅帕斯 總線型Z941H電動調節閘閥 鑄鋼閘閥 碳鋼閘閥 硬密封閘閥
工作環境和主要技術參數：
電源：
常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）
工作環境
工作溫度：-20~+60℃（特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面，dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
防護等級：IP55（特殊訂貨）
工作制：短時10分鐘（特殊訂貨30分鐘）。

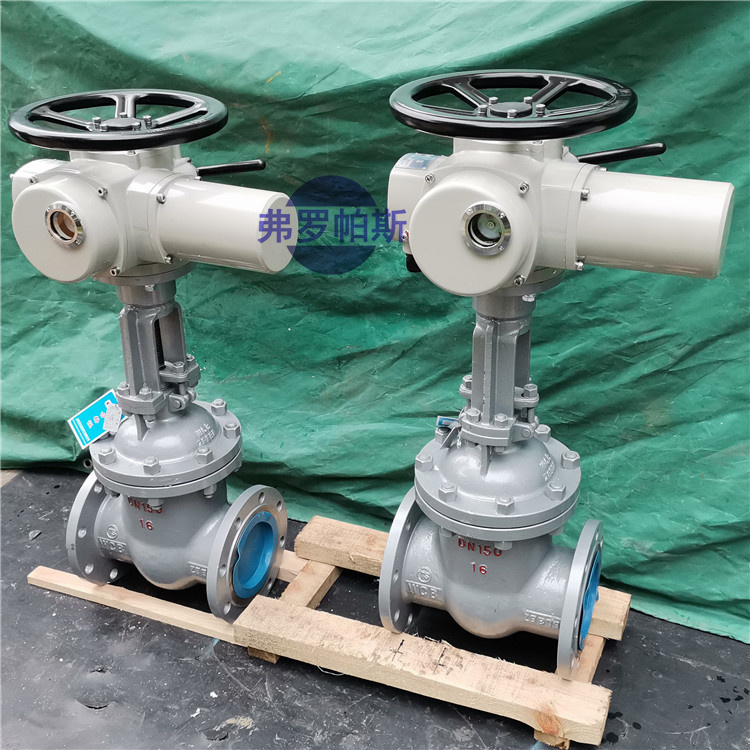

弗羅帕斯 總線型Z941H電動調節閘閥 鑄鋼閘閥 碳鋼閘閥 硬密封閘閥
特點：
1.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
4.采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小；
6.配有機械式閥位指示器。
弗羅帕斯 總線型Z941H電動調節閘閥 鑄鋼閘閥 碳鋼閘閥 硬密封閘閥
執行機構：
電動鑄鋼閘閥的多回轉式執行機構是常用、可靠的執行機構類型之一。使用單相或三相電動機驅動齒輪或蝸輪蝸桿后驅動閥桿螺母，閥桿螺母使閥桿產生運動使閥門打開或關閉。
多回轉式電動執行機構可以快速驅動大尺寸閥門。為了保護閥門不受損壞，安裝在在閥門行程的終點的限位開關會切斷電機電源，同時當安全力矩被超過時，力矩感應裝置也會切斷電機電源，位置開關用于指示閥門的開關狀態，安裝離合器裝置的手輪機構可在電源故障時手動操作閥門。
多回轉式電動執行機構的主要優點是所有部件都安裝在一個殼體內，在這個防水、防塵、防爆的外殼內集成了所有基本及先進的功能。主要缺點是，當電源故障時，閥門只能保持在原位，只有使用備用電源系統，閥門才能實現故障安全位置（故障開或故障關）。
