| 品牌 : | 德言 | 型號 : | DY-YLBC |
| 加工定制 : | 是 | 測量范圍 : | 0-5 |
| 測量精度 : | 0.05 | 外形尺寸 : | 160*80 |
| 顯示方式 : | 數碼管 | 工作環境 : | 70 |

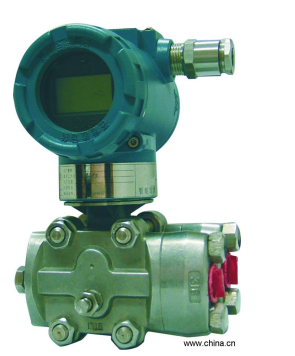

YLBC系列電容式差壓變送器
?
產品特點
YLBC型核心部件采用十六位單片機，其強大的功能和高速的運算能力
保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度
和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字
信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動
穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。
強大的界面功能無需手操器保證了良好的交互性。數字液晶顯示表頭能
夠顯示壓力、溫度、電流三種物理量，及0～ 模擬指示，按鍵操作能方
便地在無標準力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參
數設置，而且可以重新對變送器進行標定，極大地方便了現場調試。
S-PORT串行通信口通過專用轉接模塊直接與計算機通信，上位機界面
可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳，
或構建RS485工業局域網。
信號轉換，信號采集與處理及電流輸出控制采用了一體化設計，使結構
更加緊湊可靠。
?
技術參數
★性能指標(參考條件：無遷移狀態，硅油灌充液，316L隔離膜片)
輸出信號：4～20Ma
傳輸方式：兩線制
負載能力：RL=600Ω
★精度：±0.075~±0.1%（對量程比為1：1），包括線性、變差、重復性的綜合誤差。
★穩定性：對于DP量程代號3、4、5，為 高量程的±0.2%，對 于其他的量程代號，為 高量程的±0.25%。
★啟動時間：在 小阻尼時， 多20秒鐘。
★容積吸取量：小于0.16cm3。
★阻尼： 電氣阻尼為0～32秒；此外，敏感元件還有0.2秒的恒定阻尼時間
★靜壓影響（DP變送器）
零點誤差： 對于14MPa為 高量程的±0.25%,對于量程代號3為 高量程的±0.5%，通過零點調整可以得到校正。
量程誤差：每6MPa可校正到輸入±25%,或?qū)τ诹砍檀?,為±0.5％。這種誤差在安裝前可以調校消除。
★靜壓影響（HP變送器）
零點誤差：對于32MPa為 高量程的±1.0%。通過零點調整可以得到校正。
★溫度影響
在 量程零點誤差：每56℃為量程的±0.5%。總的影響包括量程和零點誤差：每56℃為量程±1.0%。對于量程范圍編號3,影響量加倍。
在 小量程零點誤差：每56℃為量程的±3%。總的影響包括量程和零點誤差：每56℃為量程±3.5%。對于量程范圍編號3，影響量加倍。
★振動影響：頻率0～200Hz,任意方向上每個g為±0.05%上限值。
★電源影響：小于標定量程0.005%/V。
★安裝位置影響：零點漂移不大于(0.25kPa),此誤差可通過校正消除,對量程無影響。
★電磁場干擾／射頻干擾影響:按照SAMA?PMC33.1,從20～1000MHz進行試驗，場強可高至30V/M
★使用條件
總體防護性能符合：IP67（相關參數）
★電源電壓：12～45VDC（標準為24VDC，無負載可工作于12VDC,帶液晶表頭不低于16VDC）
★產品使用環境
使用溫度：－20～＋80℃??儲藏溫度：－40～＋104℃
濕度：0～90％
?
參數選型表
型號 | 代????????碼 | 注???????釋 | |||||
YLBC? | －□?????□?????□????□??□????□?????□?????? | ||||||
測量范圍 | 1 2 3 4 5 6 7 | 0-1～6KPa? 0-6～40KPa 0-40～250KPa 0-0.16～1MPa 0-0.4～2.5MPa 0-1.6～10MPa 用戶自定 | |||||
顯示方式 | o s | 不帶顯示（可省略不寫） 帶LCD數字顯示 | |||||
結構材料 | 功能代碼 | 法蘭接頭 | 排 液閥 | 隔離膜片 | |||
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 | 碳鋼鍍鎳 碳鋼鍍鎳 碳鋼鍍鎳 碳鋼鍍鎳 316不銹鋼 316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C 蒙乃爾 | 316不銹鋼 哈氏合金C 蒙乃爾 316不銹鋼 316不銹鋼316不銹鋼 316不銹鋼 哈氏合金C 哈氏合金C 蒙乃爾 | 316不銹鋼 哈氏合金C 蒙乃爾 鉭 316不銹鋼 哈氏合金C 蒙乃爾 哈氏合金C 鉭 蒙乃爾 | ||||
選件 | B1 B2 B3 | 管裝彎安裝板 板裝彎安裝板 管裝平安裝板 | |||||
?
?
