| 品牌 : | 三科閥門 | 型號 : | TQ41F |
| 材質 : | 鑄鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 齊全 |
| 適用介質 : | 水、蒸汽、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 自動、手動 |
| 零部件及配件 : | 配件 | 用途 : | 流量控制 |
| 類型(通道位置) : | 二通式 | 作用對象 : | 泵、電站、鍋爐、化工、石油、水處理 |
一、產品概述：

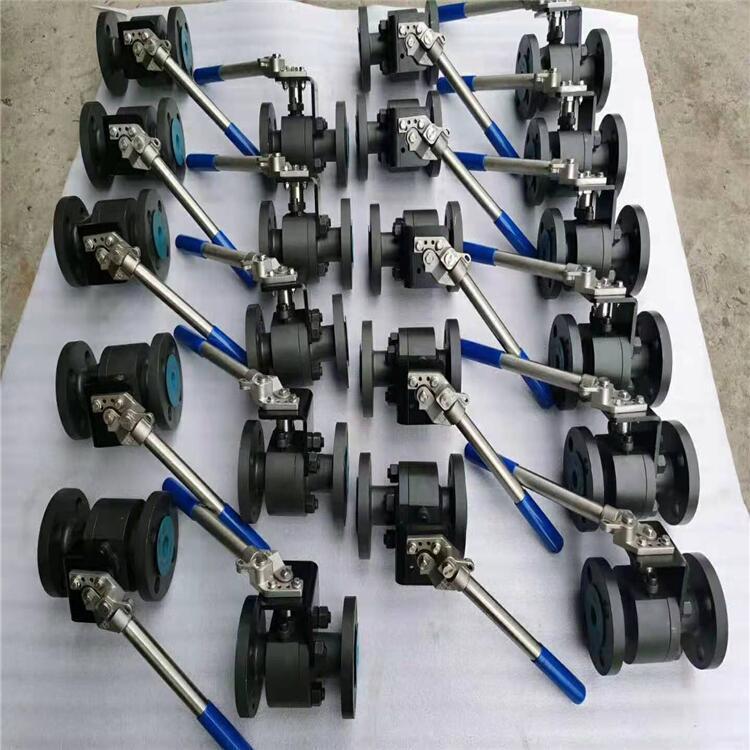

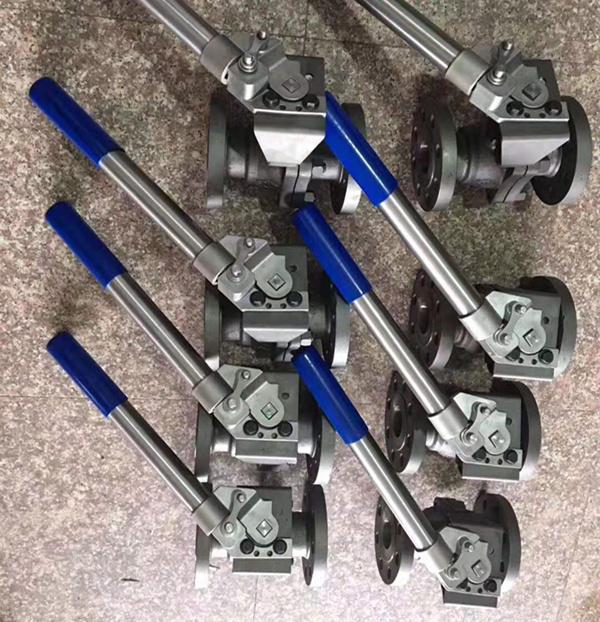

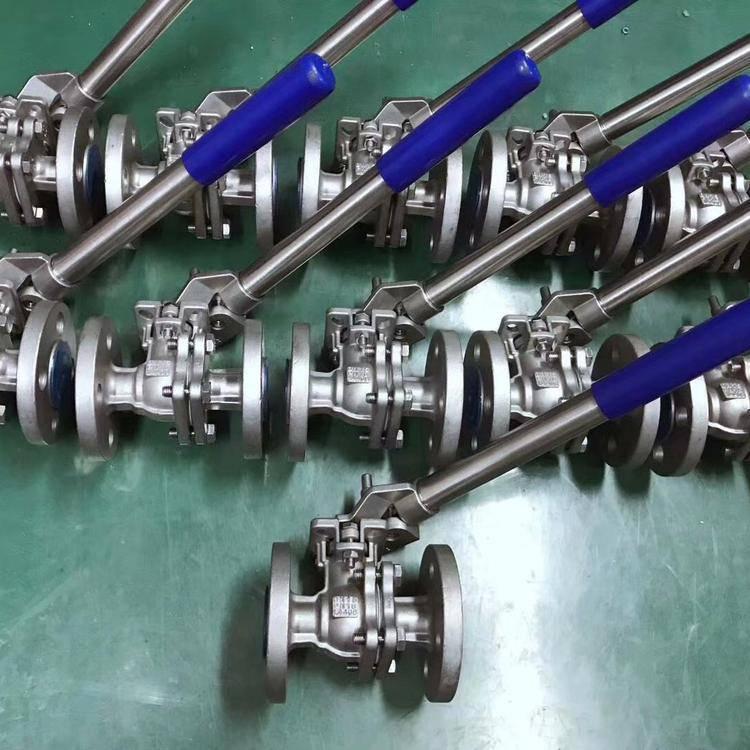

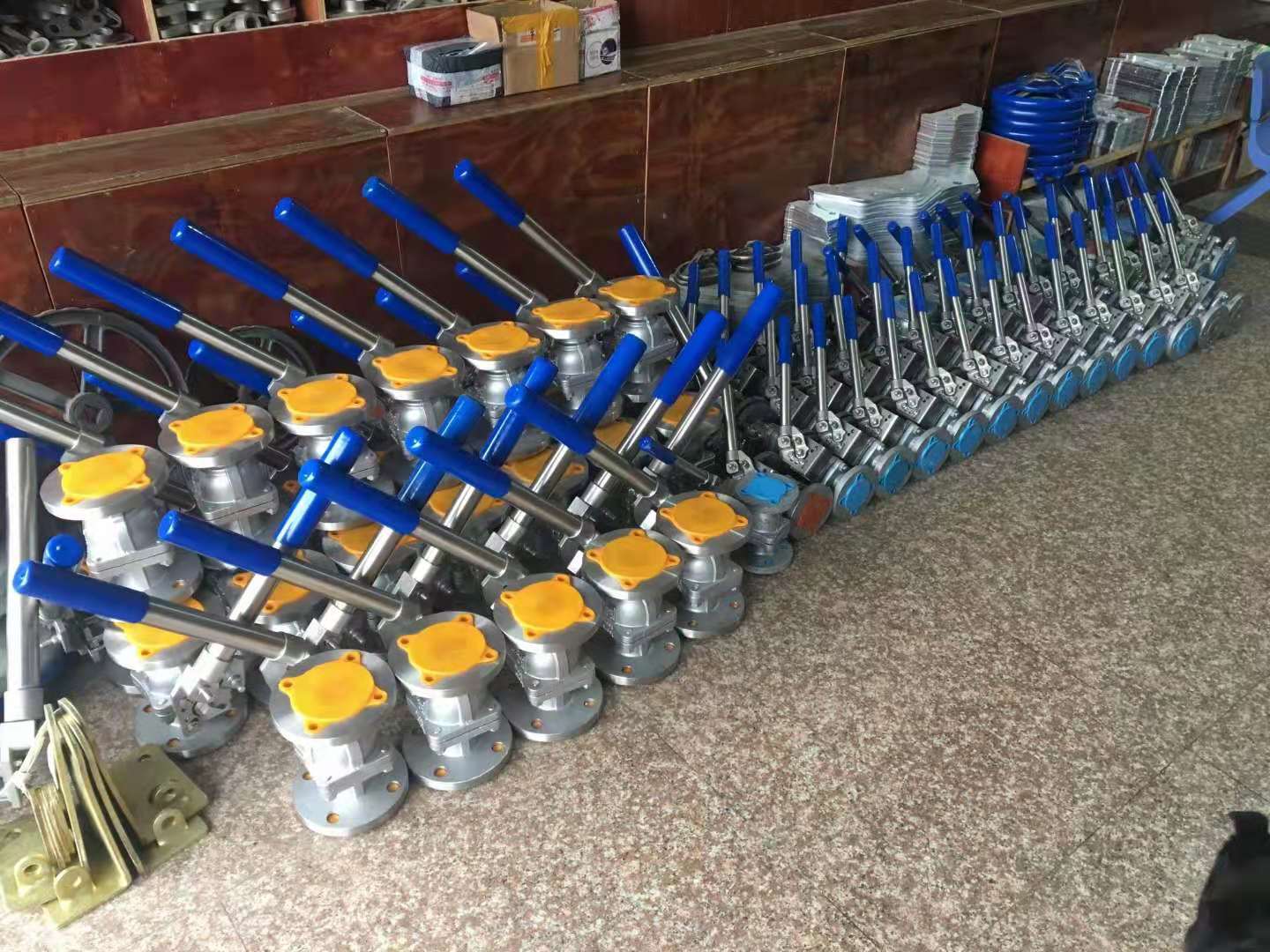

TQ41F彈簧自動復位球閥只需要旋轉90度的操作和很小的轉動力矩就可以接通介質的流通，松開球閥的手柄，在彈簧的作用下自動反彈復位。閥體鑄造采用國外的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。彈簧自動復位球閥的優點是可自動復位，無需在人工進行關閉，不僅省時省力，而且可以避免介質流量的損失。彈簧自動復位球閥的主要特點是流體阻力小、結構簡單、體積小、重量輕、緊密可靠、操作方便、維修方便、三片式球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
二、產品特點：
1、結構簡單、重量輕、流動阻力小。
2、工業塑料密封或硬密封材質，密封性能好。
3、操作簡單、啟閉迅速、使用壽命長。
4、球閥結構全啟或全閉時，閥座密封與介質隔離，不易被介質腐蝕或摩擦損傷。
5、彈簧復位式結構，設計合理、實用性強。
三、工作原理：
TQ41F彈簧自動復位球閥的主要功能是手動打開，人離開后會自動關閉，即松開球閥的手柄，在彈簧的作用下自動反彈復位。也稱手動常閉球閥，閥體材質為不銹鋼，密封材料聚四氟乙稀。防止人為忘記關閉球閥而造成液體外流或溢出。用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品 cu酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。
四、連接尺寸：
NPS | DN | D | L | H | W |
1/4" | 6 | 10 | 55 | 42 | 95 |
3/8" | 10 | 12 | 55 | 42 | 95 |
1/2" | 15 | 15 | 62 | 51 | 108 |
3/4" | 20 | 20 | 75 | 58 | 115 |
1" | 25 | 25 | 85 | 77 | 135 |
1-1/4" | 32 | 32 | 102 | 83 | 150 |
1-1/2" | 40 | 38 | 108 | 97 | 175 |
2" | 50 | 50 | 124 | 106 | 190 |
