| 品牌 : | 三科 | 型號 : | HBGP4X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 轉速 : | 0 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 自動 | 適用介質 : | 水 |
| 類型(通道位置) : | 直通式 |
一、產品簡介：

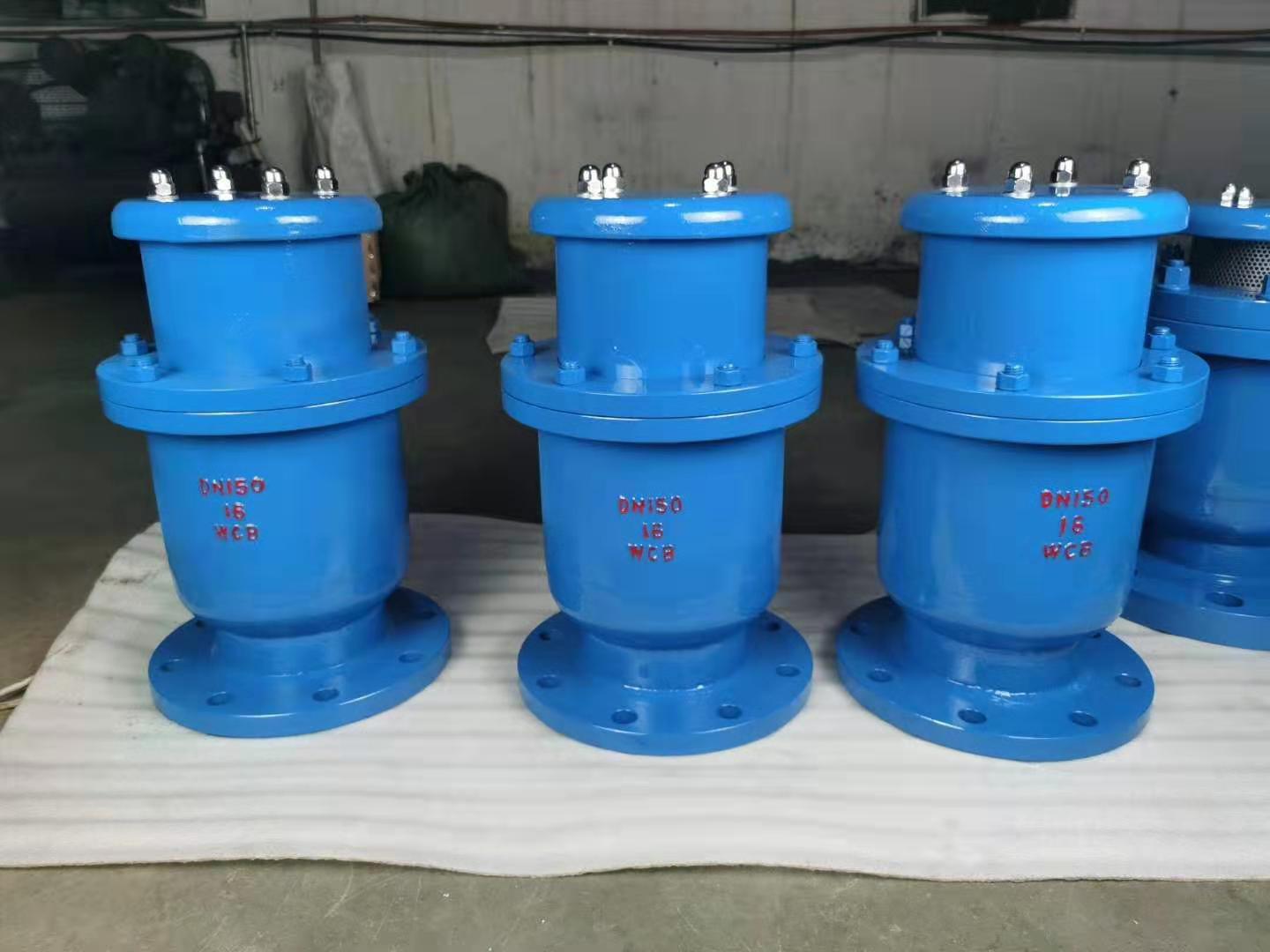

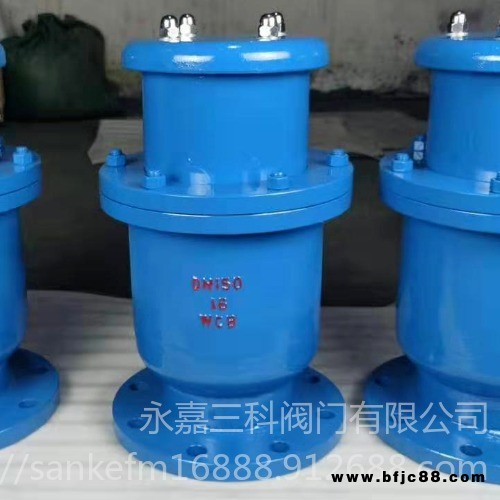

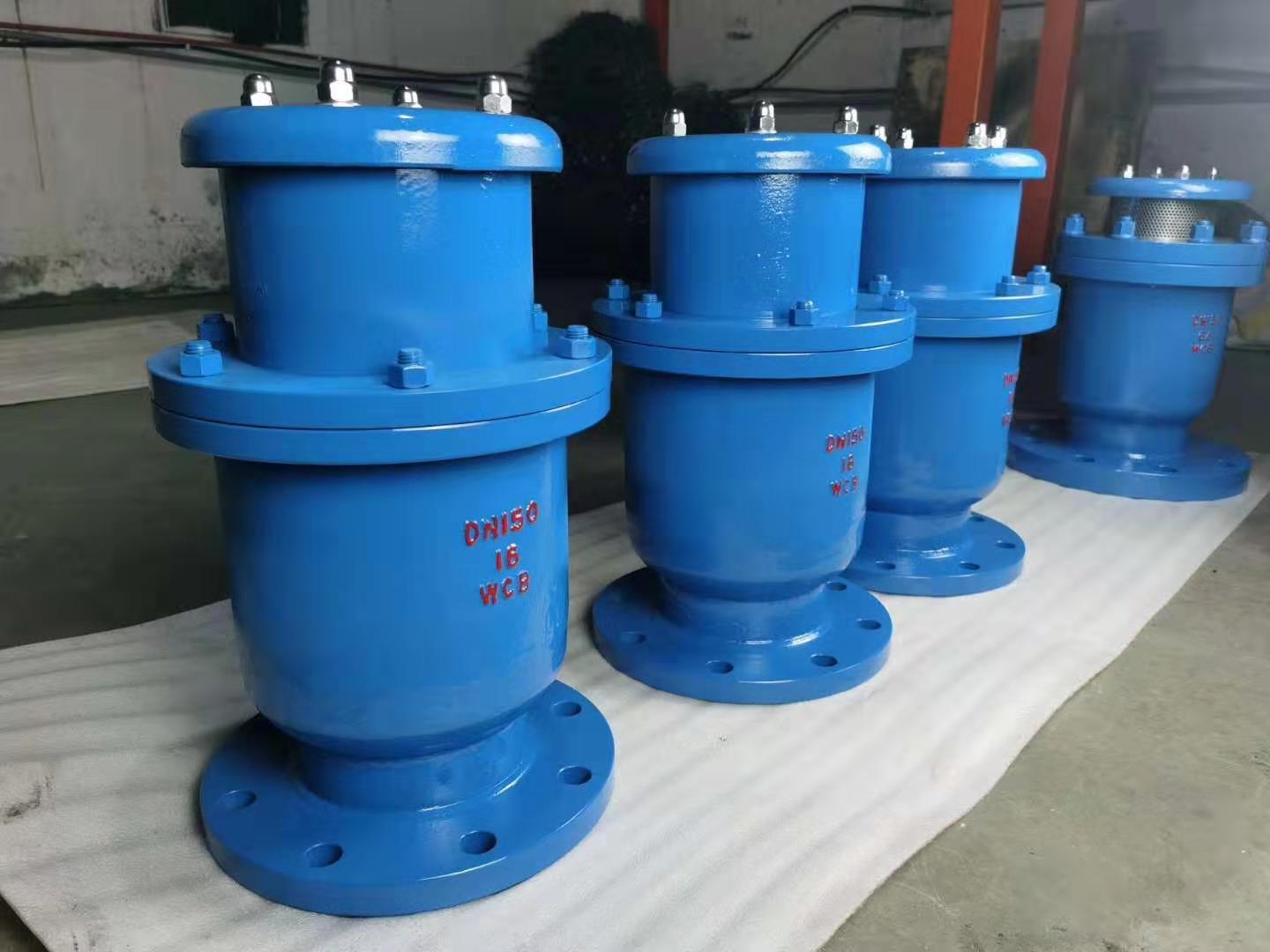

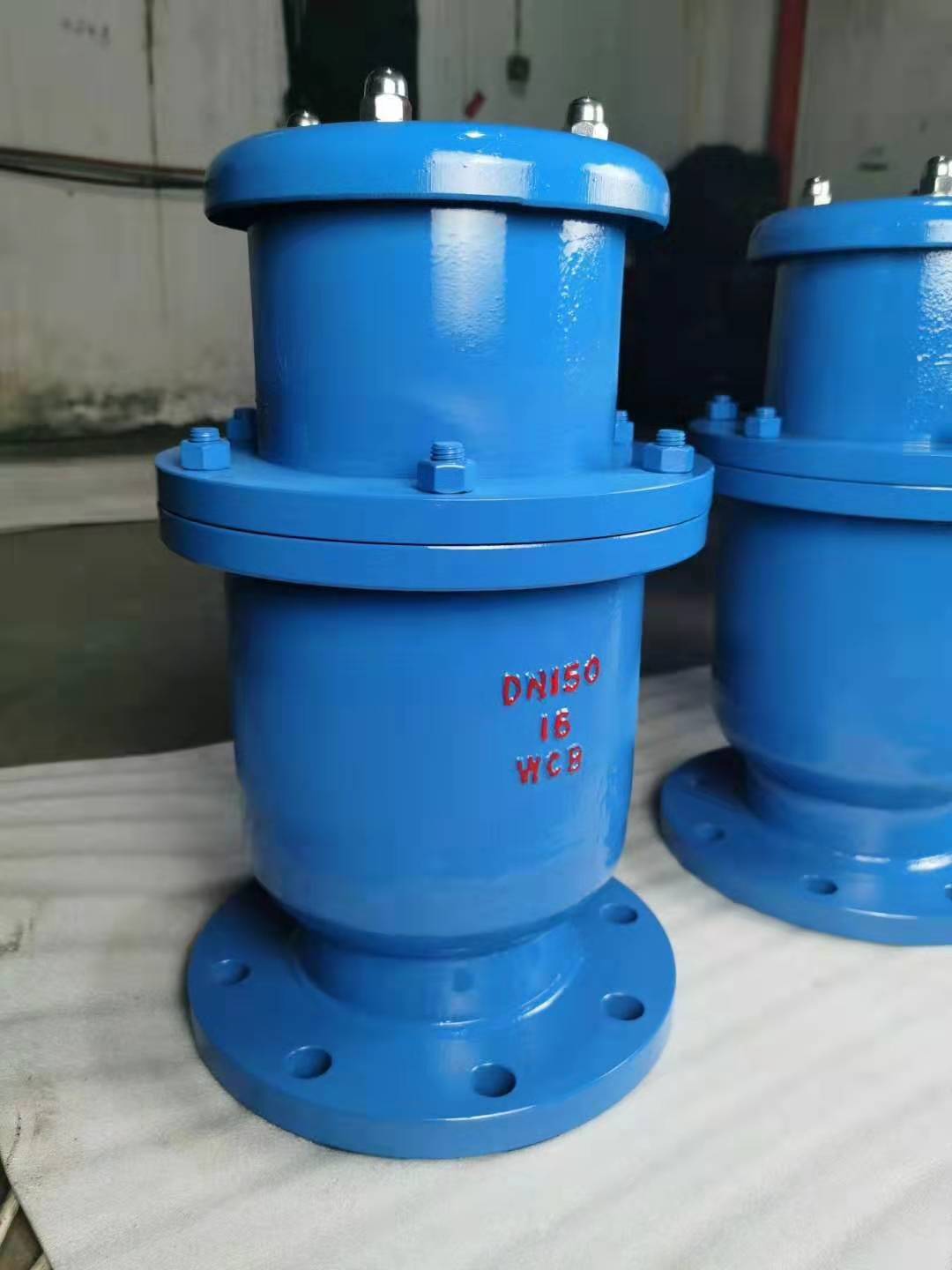

HBGP4X防水錘空氣閥由角型空氣閥和排氣節流裝置組成，微量排氣閥集成于角型空氣閥內，它集高速排氣不吹堵防止關閥水錘、節流排氣保證安全充水速度和防止彌合水錘、持續可靠微量排氣以提高輸水效率、高速吸氣防止管路產生負壓等功能于一體，是取代傳統高速進排氣閥、復合式高速進排氣閥的新產品。
二、產品用途：
本閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等（具體安裝以實際工況為準），充水時高速排氣；當充水過快時節流排氣保證充水安全；滿管時持續微量排氣；管道泄水放空時高速吸氣破壞真空防止管道形成負壓。
三、作用原理：
初始狀態時，帶配重的浮球位于護筒底部，其密封面始終朝上，且與微排閥座的密封面接觸，通過微排閥座支撐起滑動體。節流塞位于節流筒的底部，節流筒與節流塞之間的排氣通道為大通流面積狀態。
當管線充水時，高速氣流通過閥體下部入口進入閥體，沿閥體與護筒之間的環形通道進入到閥體上部，再通過護筒窗口、閥蓋孔、節流塞和節流筒之間的通道、密封板、防護罩，排入大氣；高速排出的氣流基本不直接吹向浮球和滑動體，故高速排氣時不會發生吹堵現象，在高速排氣壓差低于設定值前，節流塞保持不動。
當充水速度過快或水柱彌合速度過快時，排氣壓差增大到設定值時，節流塞被氣流吹起，封堵節流筒的排氣口，只留下節流塞上的數個小排氣口排氣。此時排氣面積減少（減少80%以上），排氣量下降，在管路中被截留的部分空氣將形成緩沖氣囊，減緩充水速度，消減水柱彌合能量，防止充水爆管和彌合水錘發生。由于此時節流塞的排氣仍在繼續，排氣閥并未關閉，故不會造成排氣閥關閥水錘。
當管中水體充滿，水位上升進入閥體淹沒浮球和滑動體時，浮球和滑動體（均比水輕）將上浮，滑動體的密封面與橡膠閥座接觸形成高速排氣口的密封，浮球密封面與微排閥座接觸形成微排孔的密封，閥門關閉，水和氣體均不能通過閥門排出，此時節流塞因無排氣壓差支撐而下落到節流筒底部，排氣節流裝置回到初始位置。
閥門關閉后，當管線中有氣體未排凈或析出時，將集聚到安裝在管路局部高點的角型防水錘空氣閥內。當此時積聚的氣體增加，氣壓上升大于此時水的壓力時，此氣壓一方面將滑動體頂住使高速排氣口繼續保持密封狀態，另一方面將迫使淹沒浮球的水位下降，浮球隨之下落大開微量排氣口，微排閥座開始微量排氣。隨著微量排氣的進行，集聚此處的氣壓隨之下降，水位上升，浮球隨水位上升又封住微排閥座。故微排閥座可使氣體通過微排閥座排出，但水卻不能，實現了有氣即排，排完即關，間隔排氣，只排氣不排水等功能，可大限度排盡管線中出現的氣體。
當管線因停泵、泄水排空而出現負壓時，水位下降，外界空氣壓力大于管線水壓，滑動體和浮球下落，高速進排氣口打開，可以立即大量吸入外界空氣而消除管線真空?；瑒芋w采用超高分子量聚乙烯材料，密封表面光滑且永不生銹，與橡膠密封圈形成平面密封而非楔緊密封，不會因長時間密封而發生粘黏現象，因此在出現負壓時能與密封面瞬間脫離。
