1 產品概述

SC-GP-TH4G無線溫濕度傳感終端是上海數采物聯網科技有限公司推出的一款基于GPRS無線傳輸，直流寬電壓供電的通用型無線溫濕度傳感器，可采集環境中的溫度、濕度數據。

無線溫濕度終端支持采用GPRS/2G/4G/NB-IOT/LoRa通信方式，可大大簡化現場部署時間和降低施工費用。廣泛應用于工業、農業等溫濕度測量場景。

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 執行標準

 GB?5170.4-85《電工電子產品環境試驗設備基本參數檢定方法?溫度變化試驗設備》

5 產品特性參數

5.1 采集特性

l 溫度量程：-40°C~120°C

l 溫度精度：±0.5°C

l 濕度量程：0~100RH

l 濕度精度：±0.1 RH

5.2 電氣特性

l 供電方式：12V 直流供電 （電源接口：DC5.5*2.1mm 母頭插座，內正外負）

l 工作功耗：小于5W

5.3 通信特性

無線傳輸方式：GPRS(默認)/4G/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

服務器中心數量：可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

定位：支持LBS基站定位，方便查詢設備位置。

5.4 結構特性

天線類型：吸盤式或膠棒式外置天線(默認內置柔性FPC天線)

l 材質：ABS塑料（外殼）

l 主體防護等級：IP64

l 主體安裝方式：粘貼、螺釘緊固安裝

5.5 工作環境

l 溫度-40°C～75°C，濕度0～95%

6 產品核心優勢

u 安裝簡單，快速部署，助力物聯網項目快速落地

u 支持任意物聯網云平臺和組態軟件，提供數據協議對接

u 支持度天工、OneNet、騰訊云等主流云平臺

u 支持外接多路傳感器

u 非侵入式采集，不影響設備正常工作

u 支持遠程配置參數，FOTA遠程升級，減少現場施工維護的人員成本

7 數據上報通信協議

7.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP地址和端口號。

JSON格式數據報文示例：

{"T":27.8,"H":67.1,"ID":"862"}

報文解析：

{

"T": 32.1, //溫度

"H": .64.8, //濕度

"ID": "862" //設備ID

}

7.2 協議接收測試

可采用網絡調試助手NetAssist進行接收測試。

7.3 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

8 平臺對接

8.1 默認平臺

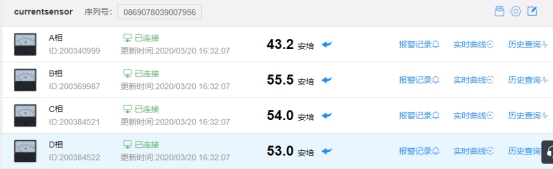

產品出廠默認連接我司指定開放工業物聯網平臺，平臺界面如下：

電腦端瀏覽器界面

手機端微信訪問界面

8.2 用戶指定平臺

以x平臺對接為例，用戶在x物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

以OneNet平臺對接為例，用戶在中移動OneNet平臺創建產品和添加設備后，用戶需提供產品ID

例如：

ID：332590

9 注意事項

1）設備安裝于金屬配電箱內部時，應采用外置天線方式，將天線印制配電箱外部。

2）本產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。也可采用用戶自己的SIM卡，需提前確認。
