1 產品概述

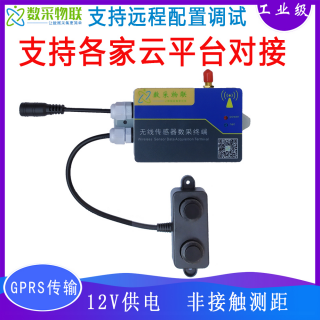

SC-GP-UT無線超聲波傳感變送器終端配備低功耗高靈敏度的收發分離式防水超聲波探頭，利用超聲波技術探測物體的距離，能夠很敏感的探測距離的大小，同時向指定平臺服務器以無線方式定時上報數據。

傳感器終端支持采用GPRS/4G/NB-IOT/LoRa/WiFi通信方式（外接電源默認采用GPRS通信方式，電池供電默認采用NB-IOT/LoRa通信方式），有效克服現場特殊環境導致的通信遮擋，大大簡化現場部署時間和降低施工費用。本終端搭配超聲波探頭外形種類豐富，具備一定防塵防水等級，適用于潮濕、惡劣的測量場合。。3cm 較小盲區適用不同的檢測條件，測量距離范圍寬，易于安裝，用于各場景物體接近與存在察覺，各種工業避障系統，自動控制系統等。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！！！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

3.1 采集特性

探測距離：3~450cm

盲區：3cm

精度等級：1cm

分辨率：1mm

采集頻率：1秒鐘~24小時，支持遠程配置

3.2 電氣特性

供電方式：電池供電 或12V直流/220V 交流

3.3 通信特性

無線傳輸方式：GPRS/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

心跳包：支持自定義心跳包，可設置為信號強度。

定位：支持LBS基站定位，方便查詢?cè)O(shè)備位置。

3.4 結構特性

天線類型：吸盤式或膠棒式外置天線(可選內置天線)

材質：PC塑料（外殼）

主體防護等級：IP65

主體尺寸：83mm×58mm×40mm

主體安裝方式：壁掛或螺絲緊固

探頭安裝方式：粘貼/磁吸/螺絲緊固

3.5 工作環境

環境溫度-15°C～70°C，濕度0～95%（非冷凝）

4 產品核心優勢

v 安裝簡單，快速部署，助力物聯網項目快速落地

v 盲區小，測量精度高，抗干擾能力強

v 支持任意私有物聯網云平臺和組態軟件，提供數據協議對接

v 支持百度天工、OneNet、騰訊云等主流云平臺

v 非侵入式測量，不影響設備正常工作

v 支持遠程配置參數，F(xiàn)OTA遠程升級，減少現場施工維護的人員成本

5 數據上報通信協議

5.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP（或域名）地址和端口號。

JSON格式數據報文示例：

{"distance":1832,"deviceID":"862"}

報文解析：

{

"distance": 1832, //距離值，單位mm

"deviceID": "862" //設備ID

}

5.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。本產品訂單滿1000元，免費定制通信協議。

6 平臺對接

6.1 默認平臺

產品出廠默認連接我司指定工業物聯網平臺，平臺界面如下：

電腦端瀏覽器界面

手機端微信訪問界面

6.2 用戶指定平臺

以平臺對接為例，用戶在物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

7 應用案例

纏繞打包機產品下線數量統計（物體存在察覺）

8 注意事項

(1) 本產品出廠默認內置物聯網SIM卡，次年起流量費及服務費共計約20元每年。 如需采用用戶自己的SIM卡，請?zhí)崆案嬷?/p>

(2) 關于服務費的收取說明：設備在現場運行期間，仍可按照用戶要求，遠程更改IP端口、上報周期、通信協議等參數。

9 附錄

探頭外觀尺寸圖（單位mm）
