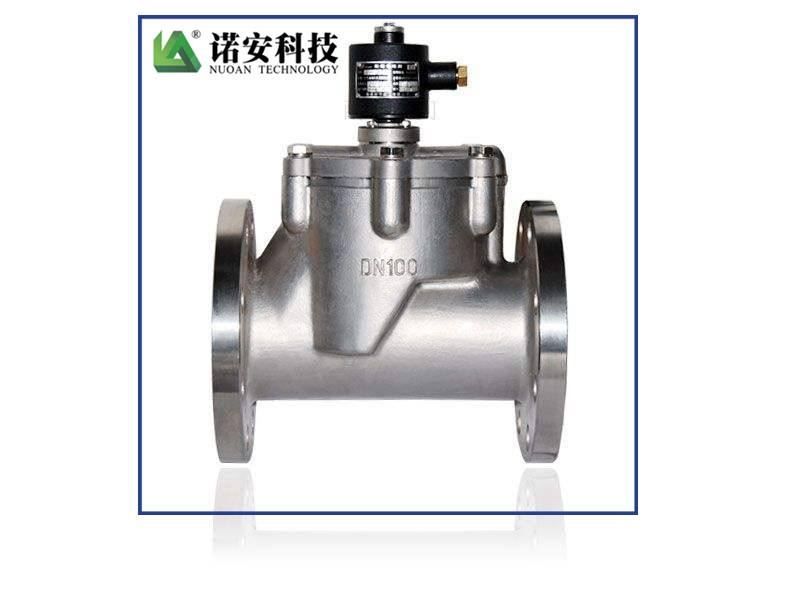

| 品牌 : | 諾安 | 型號 : | DN100 |
| 材質 : | 鑄鋼 | 類型(通道位置) : | 三通式 |
| 連接形式 : | 法蘭 | 適用介質 : | 蒸汽 |
| 流動方向 : | 雙向 | 用途 : | 截止 |
電磁式燃氣自閉閥與燃氣報警器配套使用，當探測器檢測到有可燃氣體、有毒氣體泄露時，立即通過主機輸出一個關閉電磁閥的信號，快速關閉閥門切斷氣源，及時制止事故的發生。主要用在供氣管網、鍋爐房、燃氣車間等易燃易爆氣體自控系統中，是安防必備產品。
二、結構原理
常開型—在工作狀態中電磁閥處于開啟狀態，線圈不帶電，當發生燃氣泄露時，電磁閥瞬間關閉切斷氣源，但必須在險情排除后，由人工打開電磁閥。
常閉型—在工作狀態中電磁閥處于開啟狀態，線圈不帶電，當發生燃氣泄露時或停電失電時，電磁閥瞬間關閉切斷氣源，但必須在險情排除后，由人工打開電磁閥。
技術參數說明
動作方式： 直動式、分步直動式
控制方式： 常開式，通電關閉(脈沖);常閉式，失電關閉(脈沖工作時產品不帶電)
電源電壓： AC220V、DC24V
防護型式： IP65
防爆等級：Ex d IIC T5 Gb
壓力范圍： 低壓0-0.1Mpa 中壓0-0.4MPa 高壓0.4↑Mpa
產品?壓力：PN1.6Mpa
介質溫度： 常溫
環境溫度： ≤85℃
連接方式： 內螺紋連接、法蘭連接
閥體材質： 鋁合金
工作范圍：天然氣設備、超壓、欠壓、泄漏自控。
防爆線圈說明：
防爆電磁閥是工作在較特殊環境的電磁閥，用戶必須根據國家防爆標準選擇電磁閥。以保證生命及財產安全。我公司生產的防爆電磁閥已通過《國家防爆電氣產品質量監督檢驗中心》的檢驗并取得防爆電磁閥產品合格證，防爆標志：Ex d IIC T5 Gb
制造標準：GB3836.1-2000、GB3836.2-2000
產品選型
XY —ZC □1 □2 □3 — □4 □5
XY—旭亞 ZC—電磁執行器
1—防護方式：F—防爆，f—防腐，S—防水
2—控制形式：B—常閉型，K—常開型(根據工況要求選擇)
3—連接方式：W—螺紋，L—法蘭(根據工況要求選擇)
4—公稱通徑：DN0.5—500mm(根據工況要求選擇)
5—介質種類：K—空氣R—燃氣Z—蒸汽S—水Y—油 F—腐蝕介質
線圈電壓：AC/DC(V) (根據工況要求選擇)
工作壓力：低壓0-0.1Mpa 中壓0-0.4MPa 高壓0.4↑Mpa(根據工況要求選擇)
閥體材質：鑄鐵、鑄鋼、不銹鋼、鋁合金。
列：XY-ZCFKL-50R 解：旭亞電磁執行器 防爆型 常開型 DN50 介質燃氣
電壓與工作壓力需單獨列出
