| 加工定制 : | 是 | 品牌 : | hualu/華陸 |
| 型號 : | HLWB-2088 | 類型 : | 溫度變送器 |
| 測量范圍 : | -200-1200°C | 測量精度 : | 0.2% |
| 輸出信號 : | 4-20mA | 工作電壓 : | 24VDC |
一體化溫度變送器 一體化變送器 溫度變送器
溫度變送器受溫度影響產生電阻或電勢效應，經轉換產生一個差動電壓信號，此信號經放大器放大，再經電壓、電流變換，送出與量程相對應的4-20mA電流信號。顯示變送一體化溫度變送器具有普通MCT一體化溫度變送器的基本功能，它將溫度傳感元件（熱電阻或熱電偶）與信號轉換放大單元有機集成在一起，除輸出與溫度成線性的4-20mA信號之外，同時具有現場指示或顯示功能。顯示變送一體化溫度變送器具有堅固美觀的外殼，雙層結構，3位半LCD或LED顯示，也可選指針指示，內部電路采用大規模集成電路、信號穩定，顯示清晰，對現場校表、巡表十分方便。本儀表分普通型、隔爆型兩種。
主要特點：
?信號準確、可遠傳（1000米）
?精度高、抗干擾、長期穩定性好、免維護
?變送器可以現場顯示測量
?量程：-200℃～1200℃；常規精度：± 0.25%
技術參數：
項目 | 技術指標 |
熱電阻測溫范圍 | -200～450℃； -50～150℃ |
熱電偶測溫范圍 | 0℃-1200℃； 0℃-800℃； |
測量精度 | <熱電阻> ± 0.25%； ± 0.5%； <熱電偶> ± 0.75% |
輸出信號 溫 漂 | 4-20mA ± 0.025%/℃ |
時 漂 | 每年小于± 0.5% |
環境溫度 | -10～85℃ |
供電電壓 | 24V DC ± 10% |
負載能力 | 0-500 Ω |
顯示范圍 | -1999～1999 |
防護等級 | IP65 |
隔爆等級 | dII BT6 |
保護管材質 | 1Cr18Ni9Ti或陶瓷或鋼玉管 |
產品選型：
口-( ℃)-口-口-口--（L×I）-口-口顯示變送一體化溫度變送器 | |||||||||
代碼 | 輸入類型 | ||||||||
P | Pt100熱電阻 | ||||||||
C | Cu50熱電阻 | ||||||||
K | K分度熱電偶 | ||||||||
E | E分度熱電偶 | ||||||||
S | S分度熱電偶 | ||||||||
M | 用戶指定 | ||||||||
代碼 | 測量范圍 | ||||||||
（℃） | 用戶指明 | ||||||||
代碼 | 安裝方式 | ||||||||
1 | M27×2 | ||||||||
2 | M16×1.5 | ||||||||
3 | 可動法蘭 | ||||||||
4 | 固定法蘭 | ||||||||
5 | 其它（用戶指定） | ||||||||
代碼 | 保護管材質 | ||||||||
G1 | 1Cr18Ni9Ti | ||||||||
G2 | 304不銹鋼 | ||||||||
G3 | 316不銹鋼 | ||||||||
G4 | 陶瓷 | ||||||||
G5 | 鋼玉管 | ||||||||
代碼 | 保護管直徑 | ||||||||
D1 | Φ12 | ||||||||
D2 | Φ16 | ||||||||
D3 | 用戶指定 | ||||||||
代碼 | 插深 | ||||||||
L×I | L×I= mm(用戶指定,L代表總長,I代表插深) | ||||||||
代碼 | 顯示表 | ||||||||
X1 | LCD | ||||||||
X2 | LED | ||||||||
X3 | 指針 | ||||||||
代碼 | 選項 | ||||||||
N | 普通型 | ||||||||
D | 隔爆型 | ||||||||

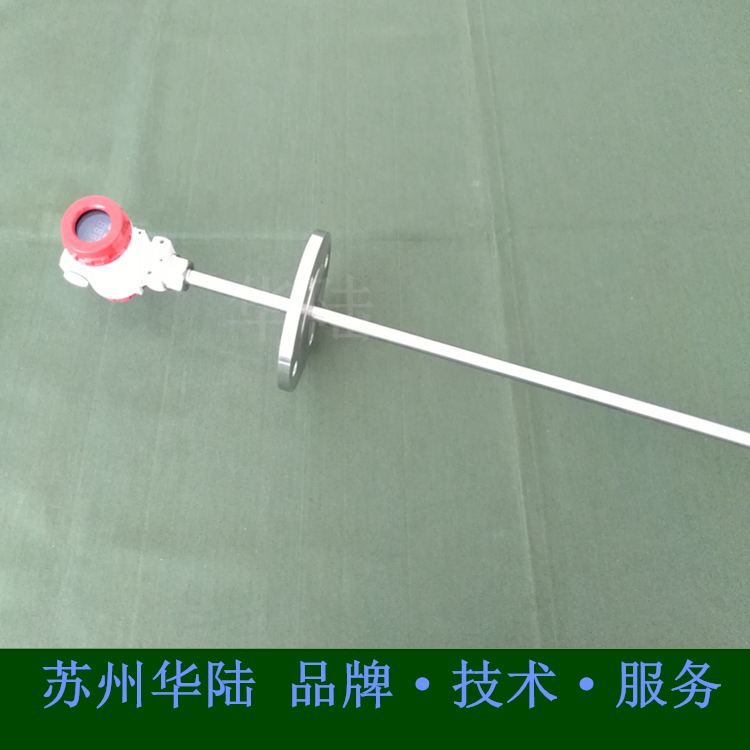

溫度變送器1：

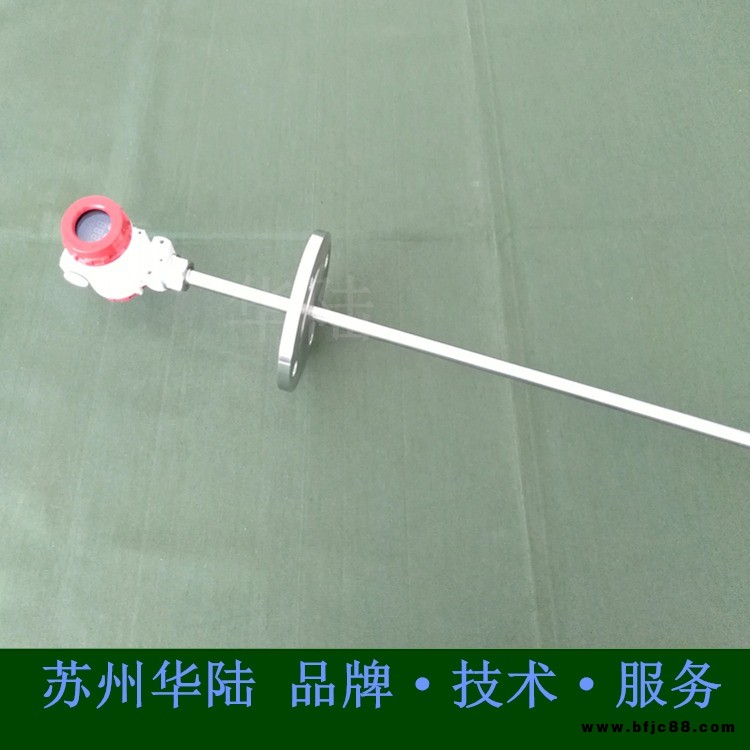

溫度變送器2：
