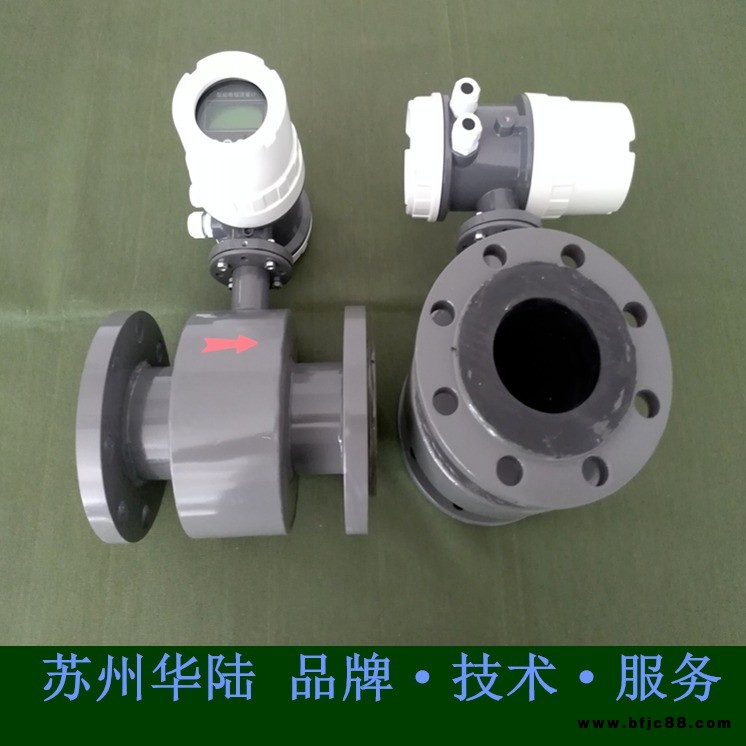

| 品牌 : | 蘇州華陸 | 型號 : | HLLDG/Y-50 |
| 加工定制 : | 是 | 類型 : | 電磁流量計 |
| 測量范圍 : | 0.06-380000 | 精度等級 : | 0.5% |
| 公稱通徑 : | DN6-2000 | 適用介質 : | 消防水,酸,石灰漿液 |
| 工作壓力 : | 1.6MPa | 工作溫度 : | -30-60°C |
管道消防水計量表 耐酸計量表 石灰漿液管道流量計 金屬酸洗計量表
電磁流量計的工作原理是基于法拉第電磁感應定律，在電磁流量計中，測量管內的導電介質相當于法 拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓，測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
應用行業：
適用于測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液，泥漿、礦漿、紙漿以及食品方面的液體等，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、電力和采礦等行業。
主要特點：
· 極強的抗腐蝕能力，幾乎可測任何導電液體
· 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響
· 抗干擾力強，幾乎不受外界干擾
· 儀表內部無任何阻流部件，無壓損，屬于節能型儀表
· 直管段要求低，可在線標定
· 具有自檢和自診斷功能，方便檢修
· 在現場可根據用戶實際需要在線修改量程
技術參數：
儀表型號 | HLLDG型（執行標準：JB/T9248-1999） |
精度等級 | 1級或0.5級 |
介質電導率 | ＞5μs/cm |
可測zui低流速 | 0.1米/秒 |
可測zui高流速 | 15米/秒 |
量程比 | 1:20，可按客戶要求訂制 |
顯示器 | 標配 |
信號輸出 | 脈沖/4-20mA（負載電阻0-750Ω） |
供電電源 | 220VAC,允差15%或+24VDC，紋波≤5% |
通訊接口 | 可選RS485 |
通訊協議 | MODBUS、HART、Profibus等 |
測量管體（襯里）材質 | 氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料 |
測量元件（電極）材質 | 316L不銹鋼、鈦合金、哈氏合金、鉭合金、鉑銥合金、碳化鎢等 |
防爆等級 | Exd[ia]qIICT5 |
防護等級 | IP65，可選IP68 |
整機功耗 | ＜15W |
儀表通經 | DN6-DN2000 |
安裝方式 | 法蘭安裝，可選法蘭夾持、螺紋連接 |
公稱壓力 | 1.6MPa或訂制 |
介質溫度 | ＜180℃ |
環境溫度 | -30℃-60℃ |
常用流速-流量對照表流速（m/s）； 流量（m3/h） 口徑（mm）
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2. | 2.3 | 2.5 | 2.8 |
15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |
安裝要求：
·流量計的設計、試驗和供電均有安全規定，用戶必須嚴格遵守本說明書的有關條款確保流量計的安全操作及運行，保證電磁流量計測量精度的必要條件如下：
·被測液體介質必須具有導電性。
·被測液體介質必須充滿管道。
·被測液體介質必須均勻，以避免電導率的不均勻性（會產生嚴重干擾），如需動態加入化學物質，應在儀表下游處注入。
·電磁流量計系統必須良好接地。
·流量計入口直管段至少5倍DN （測量管道內徑），出口直管段至少2倍DN。
·在流量計附近，避免強電磁場干擾，避免安裝在大型電機或變壓器等設備附近。
