| 品牌 : | 希倫 | 型號 : | D973H |
| 結構形式 : | 垂直板式 | 加工定制 : | 否 |
| 材質 : | 鑄鋼 | 連接形式 : | 對夾 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 閥體 | 用途 : | 進水 |
| 類型(通道位置) : | 二通式 | 口徑 : | 50-2000 |
| 公稱通徑 : | 200 | 安裝尺寸 : | 220 |

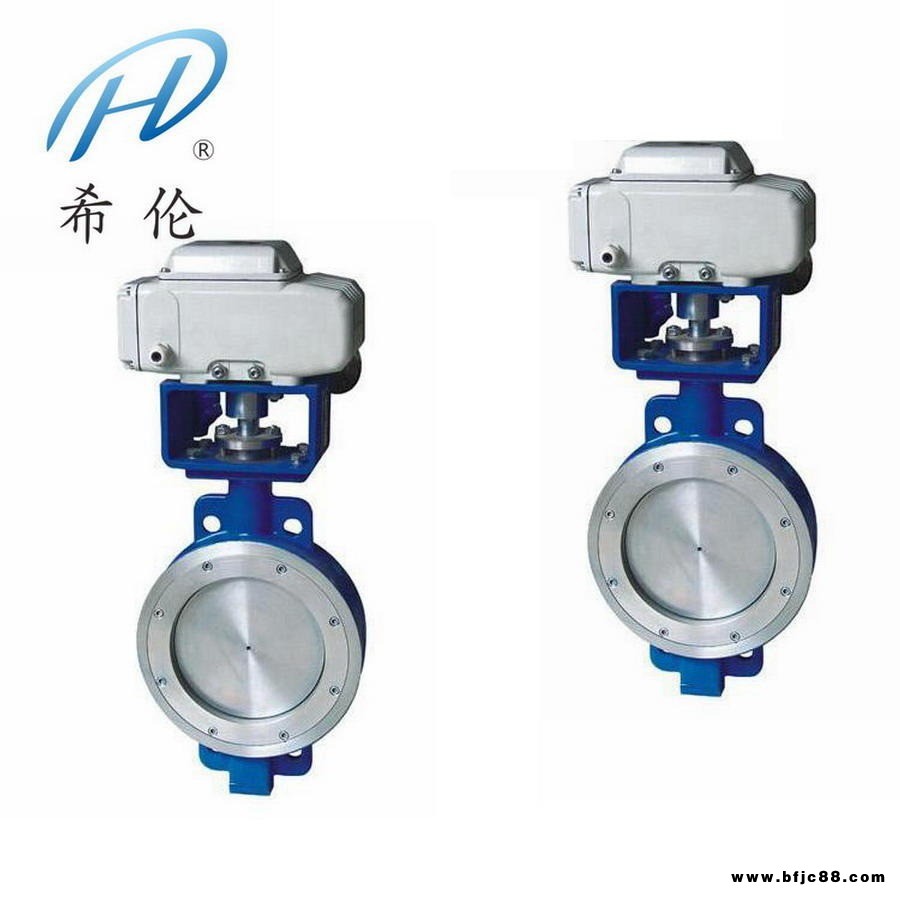

供應D973H電動蝶閥 鑄鋼對夾電動蝶閥 dn100電動蝶閥 上海蝶閥 硬密封電動蝶閥希倫
D973F-(C、P、R）-PN10、16、25采用精密的U形彈性密封圈和三偏心多層次金屬硬密封機構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調解流量和截?cái)嗔黧w適用。該閥采用三偏心結構，閥座與碟版密封面均采用鑄鋼和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越管越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封盒彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，適用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，適用壽命長。
4、本閥具有雙向密封功能，安裝時不受節制流向的限制，也不受空間位置的影響，可在任何方向安裝。
5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶適用。
主要技術參數和性能指標
D973F主要連接尺寸（單位：mm）
公稱通徑 | 外形尺寸（參考值） | 連接尺寸 | 執行器機構選配 | |||||||||
PN1.0MPa | PN1.6MPa | |||||||||||
毫米 | 英寸 | L | H1 | H | D2 | D1 | Z-Φd | D2 | D1 | Z-Φd | ||
50 | 2 | 161 | 215 | 85 | 82 | 125 | 4-18 | 82 | 125 | 4-18 | JX-008 | 381R-05 |
65 | 21/2 | 188 | 280 | 90 | 95 | 145 | 4-18 | 95 | 145 | 4-18 | JX-010 | 381R-10 |
80 | 3 | 188 | 285 | 100 | 108 | 160 | 4-18 | 108 | 160 | 8-18 | JX-015 | 381R-10 |
100 | 4 | 268 | 310 | 120 | 125 | 180 | 4-18 | 125 | 180 | 8-18 | JX-020 | 381R-20 |
125 | 5 | 268 | 310 | 130 | 138 | 210 | 8-18 | 138 | 210 | 8-18 | JX-030 | 381R-30 |
150 | 6 | 268 | 315 | 160 | 198 | 240 | 8-22 | 198 | 240 | 8-22 | JX-050 | 381R-50 |
200 | 8 | 268 | 380 | 210 | 236 | 295 | 8-22 | 236 | 295 | 12-22 | JX-060 | 381R-60 |
250 | 10 | 268 | 460 | 250 | 276 | 350 | 12-22 | 276 | 350 | 12-26 | JX-080 | 381R-60 |
300 | 12 | 268 | 475 | 250 | 300 | 400 | 12-22 | 308 | 410 | 16-30 | JX-100 | 381R-100 |
350 | 14 | 268 | 510 | 320 | 332 | 460 | 16-22 | 340 | 470 | 16-30 | JX-200 | 381R-100 |
400 | 16 | 268 | 550 | 350 | 366 | 515 | 16-22 | 374 | 525 | 20-36 | JX-300 | 381R-150 |
450 | 18 | 268 | 590 | 380 | 366 | 565 | 20-26 | 384 | 585 | 20-36 | JX-400 | 381R-150 |
D973F規格參數
公稱通徑DN（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | ||
公稱壓力PN（MPa） | 0.6、1.0、1.6、2.5、4.0 | |||||||||||||||||
流量特性 | 近似等百分比、直線特性、 | |||||||||||||||||
閥板轉角（度） | 0°～至90°（可調） | |||||||||||||||||
允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封≤額定CV×0.065% | ||||||||||||||||
執行器型號 | JX、 3810R、PSQ | |||||||||||||||||
作用形式 | 開關型、智能調節型、（隔爆型） | |||||||||||||||||
電源電壓 | AC220V 50Hz或AC380V 50Hz | |||||||||||||||||
調節型 | 輸入信號 | DC4～20mA DC0～10mA 1-5V DC | ||||||||||||||||
輸出信號 | DC4～20mA DC0～10mA 1-5V DC | |||||||||||||||||
基本誤差 | ≤±2.5% | |||||||||||||||||
回 差 | ≤±2.5% | |||||||||||||||||
死 區 | ≤1% | |||||||||||||||||
可調節比 | 250:1 | |||||||||||||||||
開關型 | 電源電壓 | AC220V/AC380V/AC110V/DC24V | ||||||||||||||||
反饋信號 | 有源觸點信號、無源觸信號 | |||||||||||||||||
