| 品牌 : | 希倫 | 型號 : | KP-10 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 轉速 : | 0 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 水力控制 | 適用介質 : | 水 |
| 類型(通道位置) : | 二通式 |

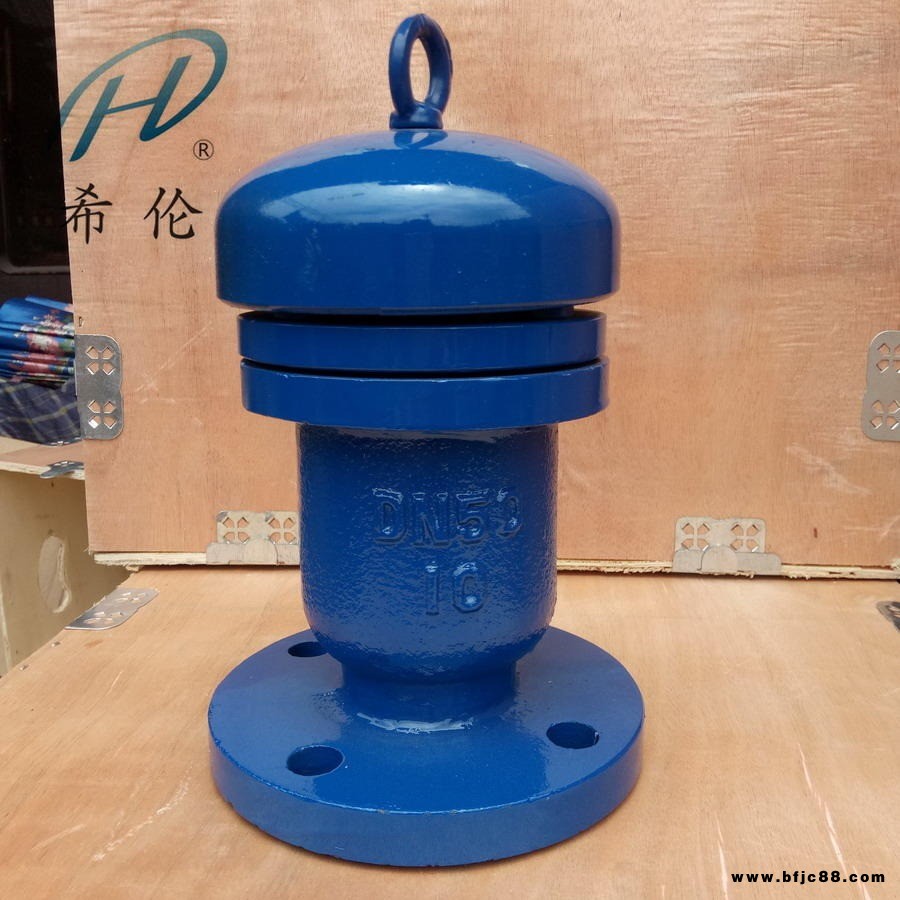

快速排氣閥 KP-10自動排氣閥 快速排氣閥dn50 不銹鋼快速排氣閥 重慶市進排氣閥
KP-10型快速排氣閥作用原理：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空 完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。?
KP-10型快速排氣閥主要用途
KP-10型快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
KP-10型快速排氣閥主要特點
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
KP-10型快速排氣閥技術參數:
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200
4.浮球與塞頭：不銹鋼
5.密封材料：丁晴橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水?
KP-10型快速排氣閥法蘭連接尺寸:
公稱通徑 | D | D1 | D2 | D3 | H | Z-φd |
DMmm | ||||||
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 160 | 340 | 4-14 |
80 | 195 | 160 | 135 | 205 | 490 | 4-18 |
100 | 215 | 180 | 158 | 240 | 545 | 8-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
KP-10型快速排氣閥每小時排氣量表
?
規格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小時 | 2-88 | 85-352 | 19-795 | 27-1145 | 41-1709 | 76-3179 |
?
