| 品牌 : | 泰吉 | 顏色 : | 灰色 |
| 功能 : | 煤化工防腐涂料 | 類型 : | 丙烯酸防腐涂料 |
| 按溶劑類型分 : | 水性涂料 | 單件凈重 : | 65 |
| 保質期 : | 12個月 | 總固含量≥ : | 65 |
| 干燥時間≤ : | 6小時 | 耐水性 : | 優(yōu) |
| 包裝規(guī)格 : | 桶/袋 | 特色服務 : | 技術指導施工配套服務 |
一、?簡介
PEF防腐防水涂料是根據大型鋼筋混凝土構筑物的防護要求而進行科學的發(fā)明與創(chuàng)造的結果，該涂料選用的原材料為聚乙烯、聚三 、叔碳酸、硅酮等多種樹脂的復配液料體系，粉體固化材料選用陶瓷原料等，形成雙組份水性聚脂彈性涂料。主要用于混凝土結構的防腐，在混凝土干、濕面上均可方便地施工，施工后的涂層干燥快，粘結力強，有彈性且耐酸、耐堿、耐鹽、耐霉菌侵蝕。聚乙烯基酯防腐防水涂料無毒、無污染，是綠色防腐防水涂料。
二、?主要性能指標
序? 號 | 項????? 目 | 單? 位 | PEF防腐防水涂料 | |
1 | 干燥時間25℃ | 表干 | h | ≤2 |
2 | 實干 | h | ≤6 | |
3 | 附著力 | Mpa | 1.0 | |
4 | 抗拉強度 | Mpa | 2.0 | |
5 | 延伸率 | % | 150 | |
6 | 不透水性 | Mpa | 0.3（1h不透水） | |
7 | 耐化學 試劑性 （7d） | 3% ??????涂膜完整，無變化 | ||
10% ?? 涂膜完整，無變化 | ||||
3% ??????涂膜完整，無變化 | ||||
3%氯化鈉????涂膜完整，無變化 | ||||
??????涂膜完整，無變化 | ||||
8 | 臭氧老化 （50pphm，40℃×168h） | 表面無龜裂 | ||
三、?產品特點
1、?耐酸、堿、鹽、工業(yè)污水、生活污水、礦物油等。
2、?機械力學性能優(yōu)良，富有彈性。
3、? 、無污染，可用于生活飲用水構筑物的防護。
4、?干濕基面均可施工，施工簡便、...。
5、?粘結強度高，
6、?經PEF防腐防水涂料保護后的混凝土碳化實驗28天后，碳化深度為零。
7、?耐生物菌的腐蝕。
四、?適用范圍及條件
PEF防腐防水涂料主要適用于食品工業(yè)、生物工程、制藥廠、電廠、自來水廠。特別適用于工業(yè)和生活污水處理廠混凝土結構的防護、輸水管道的防護。也適用于發(fā)電廠涼水塔內壁的防腐以及垃圾掩埋場砼結構防腐。
?
施工操作規(guī)程
（一）、基層準備
???1、基層要求平整，表面壓實壓光，無尖銳棱角，無峰窩麻面，無起鼓裂紋，否則必須處理達到以上
要求。
???2、表面建筑垃圾、浮灰必須清除干凈。
???3、陰、陽角應做成R≥20mm的圓弧。
??4、基層不應有明水，否則應排除，清掃干凈。
（二）材料配制
當需搶工的大面積防腐施工可采用人工配置和機械噴涂，一般情況采用人工配制（使用電動攪拌器）
?????1、配合比
?????PEF防腐防水涂料為雙組份涂料，使用時應按出廠時提供的配合比準確計量，攪拌均勻，現場一袋配一桶。
2、?攪拌要求
????????攪拌時把粉料慢慢倒入液料中并用攪拌器充分攪拌不少于10分鐘，無氣泡為止，攪拌時不得加入或混入上次攪拌的殘液及其它雜質，配好的涂料一小時內必須用完。
3、清洗
每次配料完畢及時用清水洗配料桶及攪拌葉片等器具和設備，否則會影響下一次配料的質量。

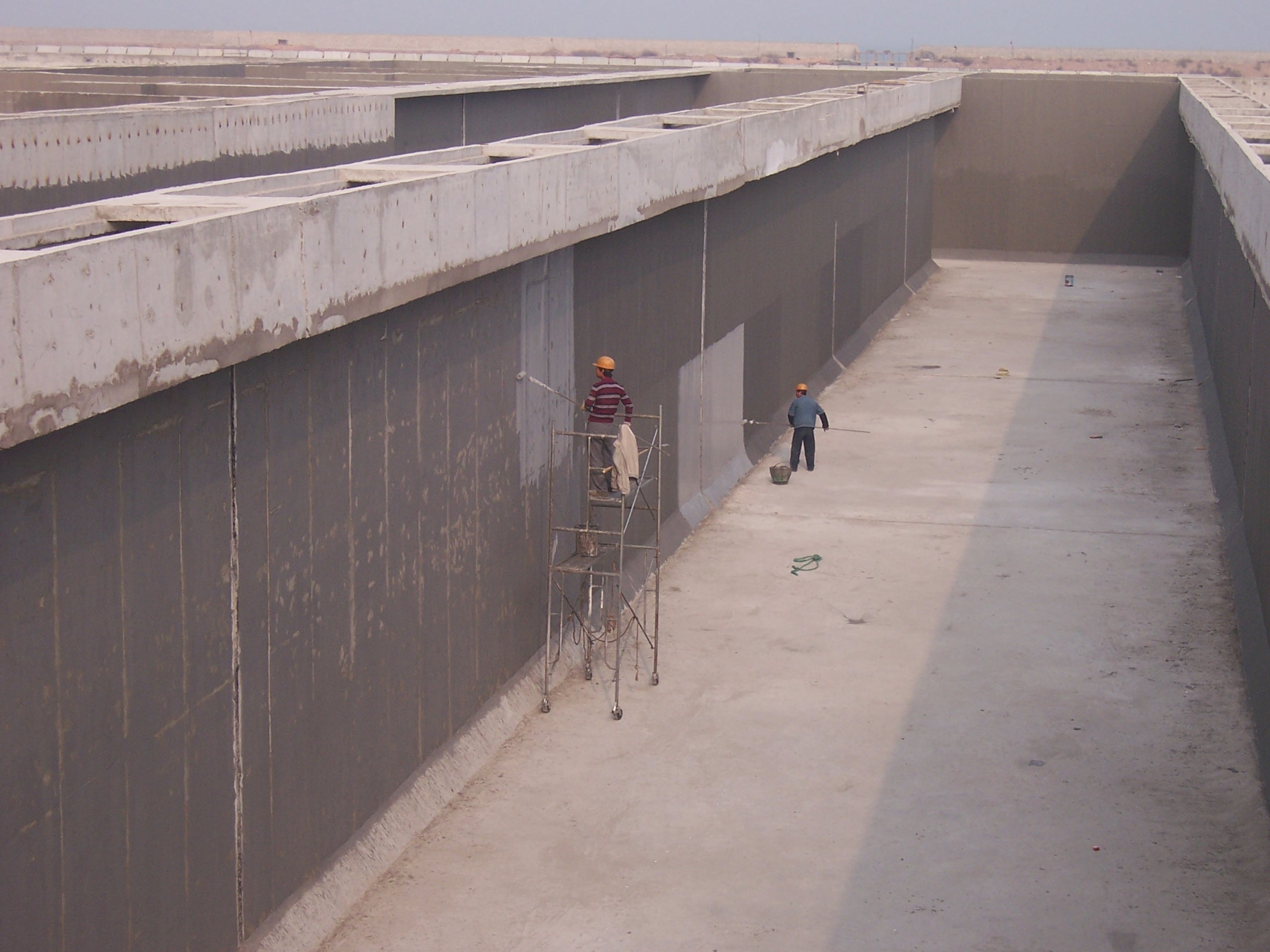

（三）涂料施工
1、機械噴涂
采用ICP噴涂設備（多噴頭），使用200V單電機，設備重量僅255公斤，三人組成施工組，每臺班可完成10000多平方米。
2、人工涂刷
采用150mm以上的長板刷或圓形滾動刷涂刷。涂刷要橫、豎交叉進行，達到平整均勻、厚度一致。
五、?產品包裝
???液料用塑料桶包裝，固化劑用防潮袋包裝。
