加工定制 : | 是 | 品牌 : | 振云環保 |
型號 : | WB | 安裝角度 : | 60°-80° |
網板孔徑 : | 1-5mm |
一、概述
網板式階梯格柵是一種細格柵,對于污水中的微細顆粒及纖維狀垃圾具有良好的適應性和去除效果,從而廣泛應用于中大型污水處理廠的升級改造、強化預處理的工藝過程中。
?
二、工作原理
網板式階梯格柵主要由機架、多孔網板鏈、傳動機構等組成。其中多孔網板裝在重載型牽引鏈上,成階梯式組成過濾面。污水經過過濾面以后,大于網孔直徑的垃圾會被截留在過濾面上,并隨著網板的運動而提升出水面,通過重力自卸、轉刷、反沖洗水的聯合作用,將垃圾從過濾面上卸出,實現清污。
??

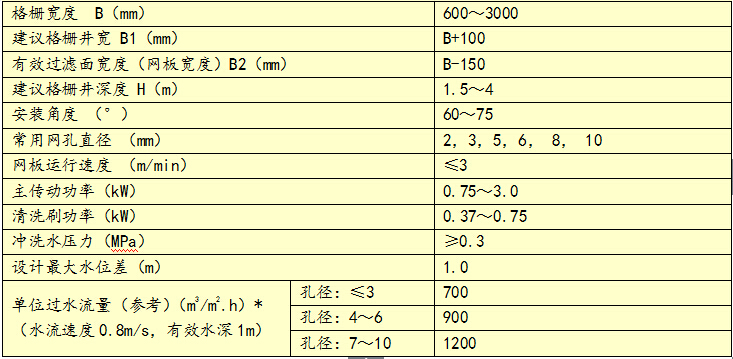

三、主要技術參數
?
四、技術特點
1.采用階梯式?jīng)_孔網板設計,過濾面積大,污物容易截留,過濾效率高;尤其是對于纖維狀垃圾具有較強的適應性;
2.采用箱板式結構,整機結構牢固,對稱度高,運行穩定,安裝簡單;
3.結構設計中充分考慮污水環境,采用重載型牽引鏈作為過濾網板的傳動主體;沒有水下軸承結構,大大減少了水下故障幾率,運行更加可靠;
4.采用 轉刷及反沖洗兩重裝置幫助污物卸除,確保過濾面有效再生;
5.上部采用前后封閉結構,與柵渣輸送機直聯,改善使用環境;
6.可根據水位差或定時進行全自動運轉控制,達到理想的節能效果
過水流量表
