數顯電力儀表可實現遠程電力控制

不僅有強大的測量功能，還附帶了豐富靈活的I/O功能，這使得它完全可以勝任作為分布式RTU的要求，實現遙信、遙測、遙控、計量于一體。

電能質量監視和分析

電力儀表可以實現在線式的電能質量分析。各相電壓、電流的總諧波畸變率（THD），各奇次諧波含有率（3-31次），電壓，三相電流表電力儀表全國招商，三相電流表電力儀表全國招商、電流不平衡度以及波峰系數、電話諧波波形因數，三相電流表電力儀表全國招商、K系數均可實時測量。

應用領域

編輯

智能電力儀表應用于為電力參數測量、電能質量監視和分析、電氣設備控制提供解決方案。

主要應用領域有：

■能源管理系統

■變電站自動化系統

■配電自動化系統

■醫院電力監控系統

■工廠自動化系統

■智能建筑

■智能型配電盤、開關柜

電網信號經過電壓/電流互感器、信號調理電路轉變?yōu)榉螦DC輸入要求的小幅值電壓信號；模數轉換模塊用于將小幅值電壓信號轉變?yōu)閿?shù)字信號，并將其傳送至數據處理模塊；數據處理模塊以DSP作為運算緊要，對ADC的采樣信號進行數據處理，從而計算得到電壓偏差、頻率偏差、諧波、三相不平衡度、電壓閃變等電能質量參數

誤差來源

（1）測量變換電路引入誤差：電能質量分析儀工作時，電網中電壓、電流信號需分別經過電壓互感器

(Potential Transformer，PT)、電流互感器(Current Transformer，CT)送入電能質量分析儀，因此PT、CT的比例誤差和相角誤差直接影響到測量結果的準確度。當電能質量分析儀工作在諧波條件下，PT、CT相角誤差發生改變，對各次諧波電壓、電流的轉換比例不一致，輸入ADC的被測信號發生變形，測量誤差增大。

（2）ADC量化誤差：ADC量化誤差指輸入信號進行模數轉換時，用有限的數字信號來表示無限精度的模擬信號所造成的誤差。電能質量分析儀常采用12位或16位的ADC，且ADC位數越大，其轉換精度越高，量化誤差越小。

（3）其他誤差：包括環境溫度、相對濕度等因素導致硬件電路產生的誤差，電子器件以及線路老化等因素致使測量結果產生的誤差。

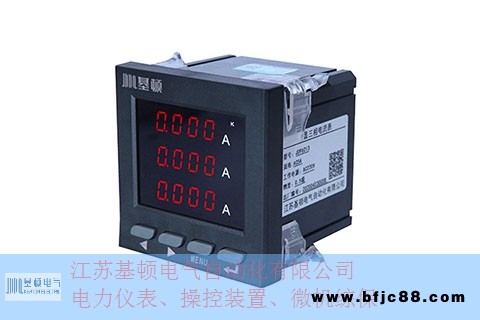

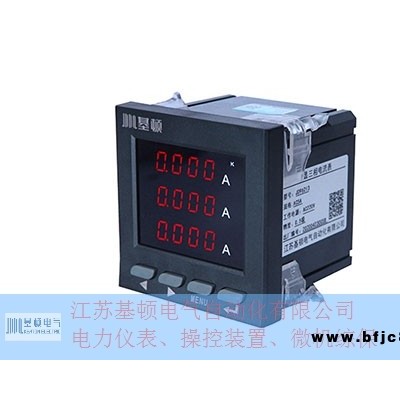

數顯表是數字式顯示儀表的簡稱。顯示器常用的有LED、LCD為顯示元件。數顯表因其視覺直觀、設置便捷及智能化控制程度高等特性，加之隨著當前傳感技術的高速發展，數字式顯示儀表的功能不斷強大及精度不斷地提高，數字式顯示儀表正在大量代替?zhèn)鹘y(tǒng)的機械儀表，已經廣泛應用于各行各業及日常生活。

測量顯示

多功能電力儀表可測量電網中的電力參數有：Ua、Ub、Uc（相電壓）；Uab、Ubc、Uea（線電壓）Ia、Ib、Ic(電流)；Pa、Pb、Pc、Ps（每相有功功率和總有功功率）；Qa、Qb、Qc、Qs（每相無功功率和總無功功率）；PFs（總功率因數）；Ss（總視在功率）；FR（頻率）以及有功（無功）電能，所有的測量電量參數全部保存儀表內部的電量信息表中，通過儀表的數字通訊接口可訪問采集這些數據。而對于不同的型號的儀表，其顯示內容和方式卻可能不一致，請參考具體的說明。

顯示方式：

可設置XS1控制字用來編程設置通常狀態下顯示內容，XS1=0表示自動循環顯示，1（三相電壓），2（三相電流），3（有功功率、無功功率、功率因數），4（頻率），5（有功電能信息），6（無功電能信息）。
